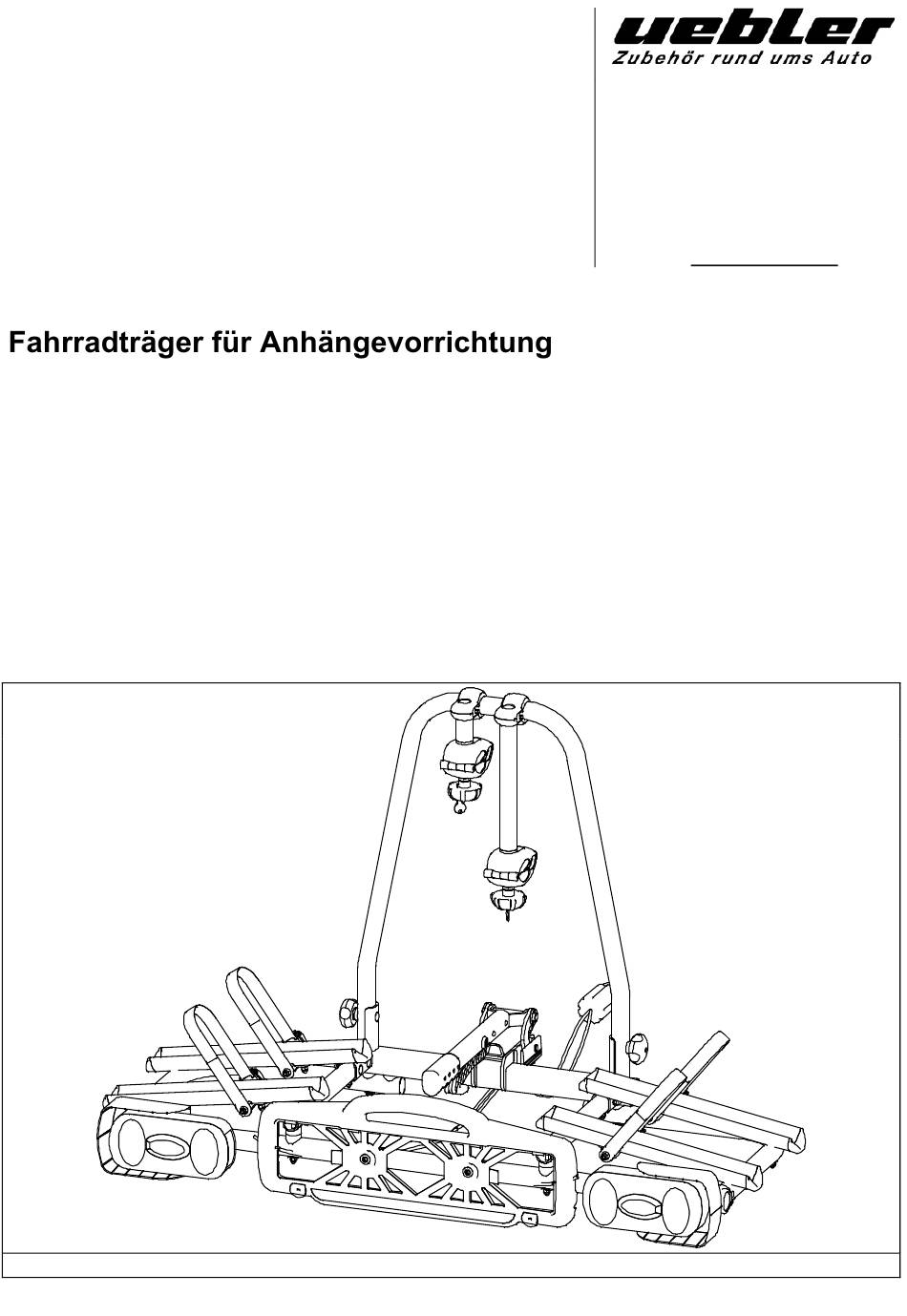

uebler Primavelo F21 Montage- Und Bedienungsanleitung
Fahrradträger für anhängevorrichtung
Quicklinks
Montage- und Bedienungsanleitung

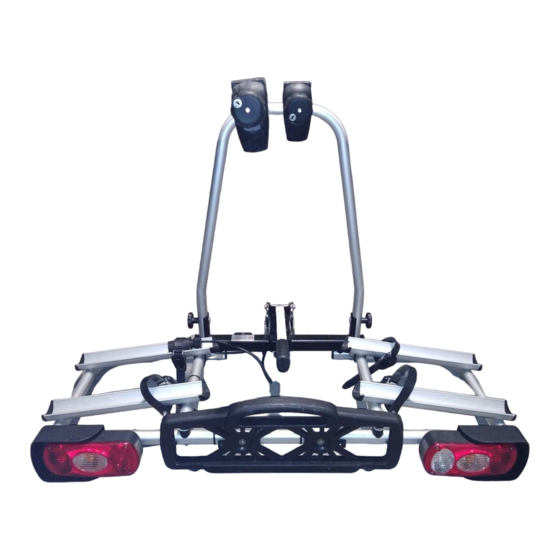

Primavelo F21: für max. 2 Fahrräder, Best.-Nr. 15620
Primavelo F31: für max. 3 Fahrräder, Best.-Nr. 15630
EGBE-Nr.: e11*74/483*2007/15*0232*00
Lieber Kunde,
wir freuen uns, dass Sie sich für einen UEBLER- Fahrradträger entschieden haben.
Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten
werden.
Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher
Haftung ausgeschlossen.
Änderung des Lieferumfanges vorbehalten / MAL 15620-15630/Stand 06.2009
Uebler GmbH
Sandäcker 7
D- 91301 Forchheim
Tel.:
+49 (0) 9191 7362-0
Fax.:
+49 (0) 9191 7362-77
e-mail: info @ uebler.com
Internet: www.uebler.com
Verwandte Anleitungen für uebler Primavelo F21
Inhaltszusammenfassung für uebler Primavelo F21
- Seite 1 Primavelo F31: für max. 3 Fahrräder, Best.-Nr. 15630 EGBE-Nr.: e11*74/483*2007/15*0232*00 Lieber Kunde, wir freuen uns, dass Sie sich für einen UEBLER- Fahrradträger entschieden haben. Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher Haftung ausgeschlossen.
- Seite 2 Bevor Sie mit der Montage beginnen, bitten wir Sie, diese Falls der Abstand der Rückleuchten (Schlussleuchten, Reflektoren, Montageanleitung sorgfältig zu lesen. Bei Nichtbeachtung der Fahrtrichtungsanzeiger) mehr als 40cm zum äußeren Rand des Montageanleitung und der Sicherheitshinweise gefährden Sie Ihre Fahrzeuges bzw. der Ladung (Fahrräder) übersteigt, ist der Sicherheit und die Sicherheit Dritter.
- Seite 3 Trägerrahmen Trägerklappe mit Adaptereinheit - vormontiert Zahnband 4 (6) Spannhebel mit Schloß und Schlüssel Ratschen- Verschluss für Zahnband 4 (6) Rückleuchten-Set inkl. Verkabelung Rückleuchte, links Rückleuchte, rechts Knebelmutter M8 Leuchtenschutz Schloss – Schraube M 8 x 55 Radschiene, ca. 380 mm lang m. Endkappe 4 (6) Kennzeichenhalterung Abstandshalter lang...
- Seite 4 Spannhebel nach oben Schloss mit Schlüssel öffnen, Entriegelungshebel betätigen… schwenken. Spannhebel nach unten Fahrradträger waagerecht auf die drücken bis Entriegelungshebel Anhängevorrichtung schieben, einrastet. aufsetzen und parallel zum Heck Fahrzeuges ausrichten, Dass Schloss des Spannhebels anschließend ….. muss hierbei geöffnet sein. Schloss des Spannhebels mit Festen Sitz des Fahrradträgers dem Schlüssel verschließen und...
- Seite 5 Knebelmutter des kurzen Ab- standshalters aufdrehen, bis die gewünschte Breite des Fahr- radrahmens erreicht ist. Fahrrad auf die Fahrradschienen Abstandshalter an geeigneter aufsetzen. Stelle des Fahrrades befestigen und Knebelmutter zudrehen, bis ein deutlich erkennbarer Wider- stand zu spüren ist. Abstandshalter nicht an losen oder instabilen Fahrradkomponenten befestigen. Fahrradklammern müssen den Fahrradrahmen sicher umschließen.
- Seite 6 Trägerrahmen etwas spreizen und nach vorne abklappen Knebelmuttern lösen und Schrauben leicht aus der Arretierung ziehen Fahrradträger darf nur mit fest verschraubtem Trägerrahmen betrieben werden. Stecker des Rückleuchten-Sets Schloss mit Schlüssel öffnen, aus der fahrzeugseitigen Entriegelungshebel Steckdose abziehen. betätigen,…. Spannhebel nach oben Fahrradträger nach hinten vom schwenken, bis senkrechte...
