uebler DT1 Montage- Und Bedienungsanleitung
Fahrradträger für wohnwagen-deichsel
Montage- und Bedienungsanleitung

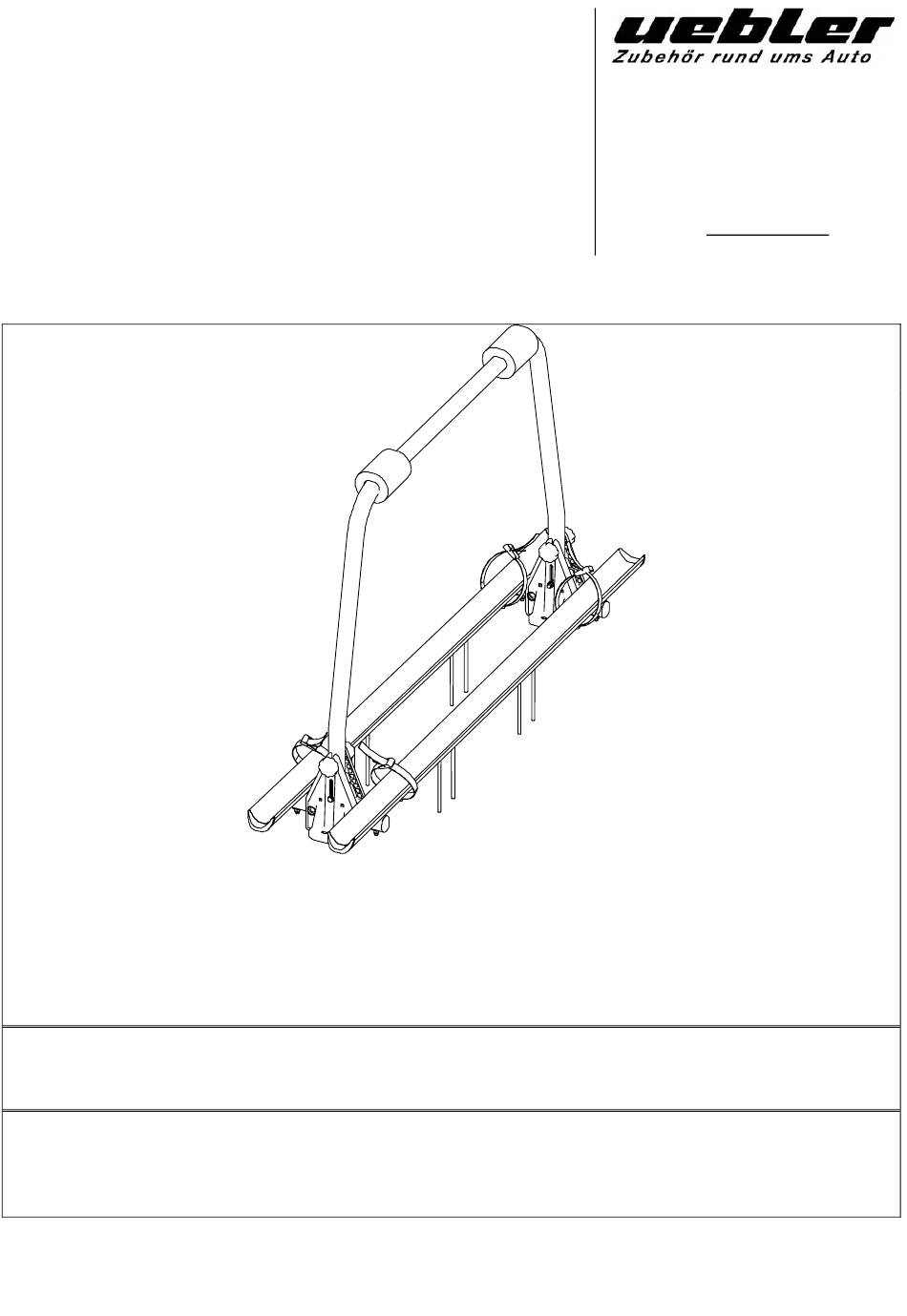

Fahrradträger für Wohnwagen-Deichsel DT1
Best.-Nr. 11004
Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten
werden.
Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher
Haftung ausgeschlossen.
Durch die Beladung der Wohnwagendeichsel mit Fahrrädern kann sich der Wendekreis Ihres Gespannes
verringern. Überprüfen Sie nach erfolgter Beladung den max. möglichen Einschlag Ihres Fahrzeuges, da es
sonst zu Beschädigungen an Ihren Fahrzeugen bzw. der Ladung kommen kann.
ACHTUNG:
Änderung des Lieferumfanges vorbehalten / MAL 11004: Stand 06.2011
Uebler GmbH
Sandäcker 7
D- 91301 Forchheim
Tel.:
+49 (0) 9191 7362-0
Fax.:
+49 (0) 9191 7362-77
e-mail:
info@uebler.com
Internet:
www.uebler.com
Inhaltsverzeichnis
Verwandte Anleitungen für uebler DT1
Inhaltszusammenfassung für uebler DT1
- Seite 1 Montage- und Bedienungsanleitung Uebler GmbH Sandäcker 7 Fahrradträger für Wohnwagen-Deichsel DT1 D- 91301 Forchheim Tel.: +49 (0) 9191 7362-0 Best.-Nr. 11004 Fax.: +49 (0) 9191 7362-77 e-mail: info@uebler.com Internet: www.uebler.com Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten werden.
-
Seite 2: Bestimmung
Bauteile des Fahrradträgers: 2x Grundträger 2x Fahrradschiene 1x Trägerrahmen 4x Gurtbandläufer 2x Knebelmutter 2x Knebelschraube M6x60 2x Maschinenschraube M6x60 10x Hutmutter M6 16x Unterlegscheibe 4x Stahl- Formscheibe 8x Beschlagplatten 8x Mutter M6 8x Schloßschraube M6x140 8x Schloßschraube M6x110 4x Schloßschraube M6x16 4x Endkappe 4x Schloßschraube M6x45 4x Spanngurt 60cm... -
Seite 3: Montage Des Fahrradträgers
1.3 Vormontage der Fahrradschienen II Verschrauben der Gurtbandläufer mit Scheibe und Hutmutter, Abstand der Gurtbandläufer 69 Einschieben der Schloßschrauben M6x50 und Aufstecken der Endkappen. 69 cm 2. Montage des Fahrradträgers Verschrauben Fahrradschienen beiden Grundträgern. Dabei Stahl- Formscheiben Hutmuttern verwenden. 2.2. Einstecken Trägerrahmens Grundträger. - Seite 4 3. Montage des Fahrradträgers auf der Deichsel 3.1. Ausrichten Schrauben Fahrradschienen Geometrie Wohnwagendeichsel. Der Fahrradträger muss mittig zum Wohnwagen ausgerichtet werden. Hinweis: Der Fahrradträger soll möglichst nahe am Aufbau des Wohnwagens befestigt werden. Beim Betrieb des Fahrradträgers die zulässige Stützlast beachten. 3.2.
- Seite 5 4. Bedienung des Fahrradträgers 4.1. Abklappen des Trägerrahmens Abklappen Trägerrahmens Knebelverschraubung lösen und die Knebel aus den Vertiefungen ziehen [1.]. Den Trägerrahmen nach oben ziehen und Abklappen [2.]. Zur Arretierung des Trägerrahmens nach dem Abklappen Trägerrahmen senkrecht aufrichten Aussparungen Grundträger einführen. Trägerrahmen nach unten schieben, bis die Knebel der Knebelverschraubungen und die Aussparungen auf gleicher Höhe sind.
-
Seite 6: Sicherheits- Und Betriebshinweise
1. Der Fahrer ist für die sichere Befestigung des Trägers, des Zubehörs und der Ladung grundsätzlich alleine verantwortlich. Für Montage- und Anwendungsfehler sowie Lack- und Folgeschäden übernimmt die Fa. Uebler GmbH keine Haftung. Überprüfen Sie vor der ersten Befestigung des Fahrradträgers den einwandfreien Zustand der Anhängerdeichsel Ihres Wohnwagens und fragen Sie bei evtl.
