uebler primavelo pro Montage- Und Betriebsanweisung
Heckträger
Quicklinks

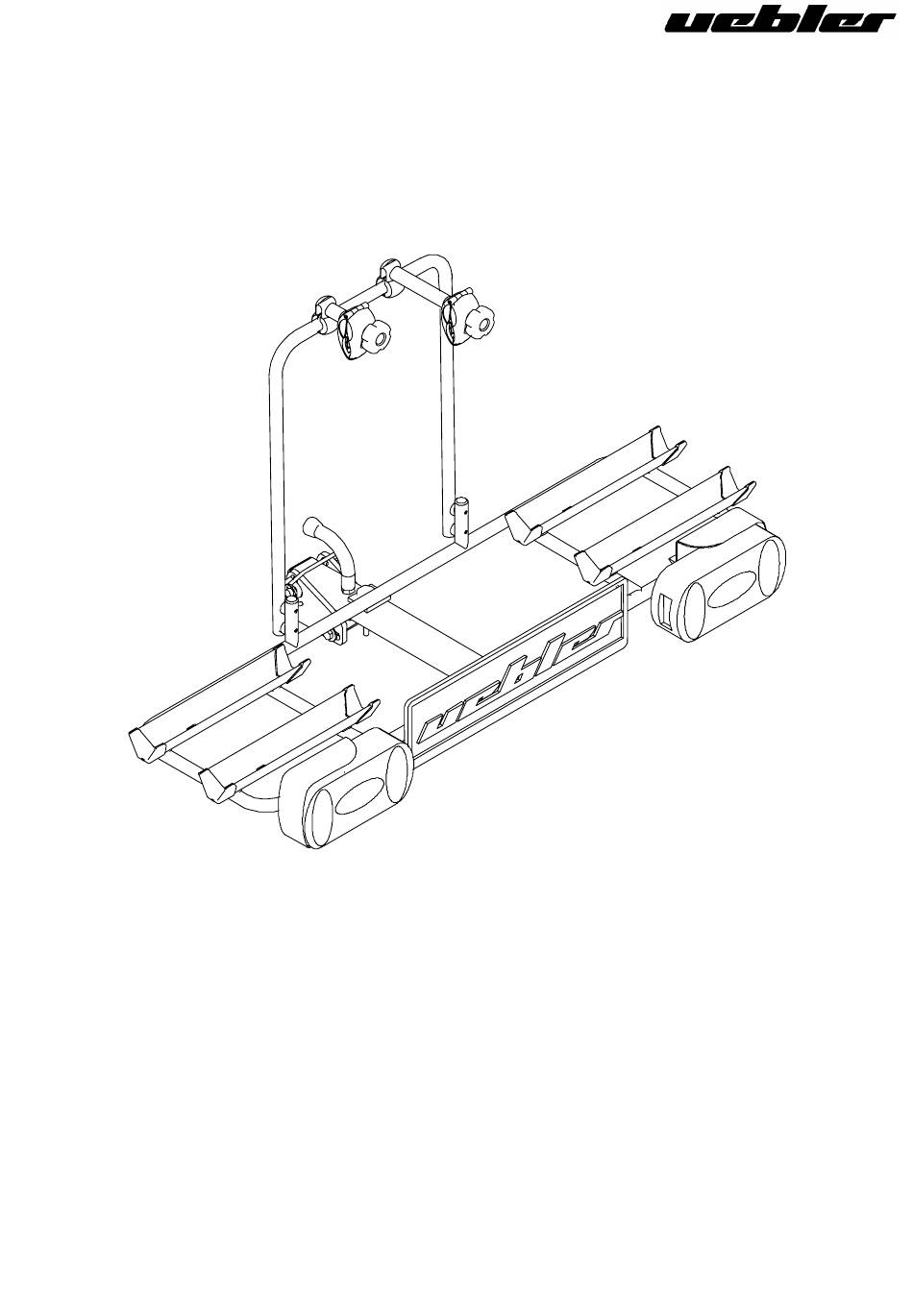

Heckträger primavelo pro
für Anhängerkupplungen mit einem D- Wert
6,7 kN
≥
Best.-Nr. 15515
EG- BE: e11*74/483*87/354*5009*02
TÜV- Teilegutachten- Nr.: 351-254-97 FBTP Ext.02
MONTAGE- UND BETRIEBSANWEISUNG
In der Welt des Überflusses und der Massenproduktion sind Qualität und Design entscheidende
Faktoren. Wir verbinden unseren Namen und die Gestaltung unserer Produkte mit der Vorstellung
von höchster Qualität und anspruchsvollstem Design.
Wir bieten erstklassige Produkte. Produkte, die Ihnen Freude machen und positive Erlebnisse
vermitteln. Die Zufriedenheit unserer Kunden ist in allem, was wir tun, Leitlinie unseres Handelns.
Wenn Sie mit uns zufrieden sind, oder wenn Sie uns etwas mitteilen möchten – Lob oder Kritik –
schreiben Sie uns.
Bitte lesen Sie die nachfolgenden Unterlagen sorgfältig durch und bewahren Sie diese auf.
Bitte beachten Sie bei jeder Fahrt die Sicherheits- und Betriebshinweise!
Verwandte Anleitungen für uebler primavelo pro
Inhaltszusammenfassung für uebler primavelo pro
- Seite 1 Heckträger primavelo pro für Anhängerkupplungen mit einem D- Wert 6,7 kN ≥ Best.-Nr. 15515 EG- BE: e11*74/483*87/354*5009*02 TÜV- Teilegutachten- Nr.: 351-254-97 FBTP Ext.02 MONTAGE- UND BETRIEBSANWEISUNG In der Welt des Überflusses und der Massenproduktion sind Qualität und Design entscheidende Faktoren. Wir verbinden unseren Namen und die Gestaltung unserer Produkte mit der Vorstellung von höchster Qualität und anspruchsvollstem Design.
- Seite 2 (LEER)
- Seite 3 Heckträger primavelo pro für Anhängerkupplungen mit einem D- Wert 6,7 kN ≥ Best.-Nr. 15515 EG- BE: e11*74/483*87/354*5009*02 TÜV- Teilegutachten- Nr.: 351-254-97 FBTP Ext.02 MONTAGEANLEITUNG Seite 1/7...
- Seite 4 Montage- und Bedienungsanweisung 1. Montageanweisung Der Heckträger primavelo pro wird Ihnen in allen wichtigen Punkten vormontiert angeliefert. Wir haben dort auf eine Montage verzichtet, wo wir überzeugt sind, daß Sie mit zwei Schraubenschlüsseln M6 (Schlüsselweite SW10) die Montage leicht selbst durchführen können.
- Seite 5 Die Abstandshalter sind für folgende Fahrradrahmen geeignet: Rundrohr bis 80 mm Ø/ Ovalrohr bis 80x45mm Bei der Verbindung mit einem großen Fahrradrahmen entnehmen Sie bitte das Distanzstück, um den Fahrradrahmen mit der Klammer fassen zu können. Größere Rahmen oder andere Rahmenprofile wie angegeben können mit dem Abstandshaltern nicht sicher verbunden werden! UNFALLGEFAHR! Beachten Sie nachfolgende Hinweise zur Verwendung der Abstandshalter:...
- Seite 6 1.5. Hutmutter M6 Stahl- Formscheibe Kunststoff- Formscheibe Befestigung des Kennzeichens Befestigen Sie die Kennzeichenhalterung an der Trägerklappe. Stecken Sie das Kennzeichen ein und Schloßschraube M6x35 verklipsen Sie die Kennhalterung. 1.6. Schutzkappe Schloßschraube M6x35 Anbringen der Fahrrad- Schienen Kunststoff- Formscheibe Stecken Sie die Schutzkappen über die Mutter M6 Enden der Fahrrad- Schienen.
- Seite 7 2. Anbau des Trägers an Ihr Fahrzeug Entfernen Sie mit einem Reinigungsmittel Schmutz und Fett von der Kupplungskugel. Diese muß zur Vor dem Anbau: sicheren Befestigung des Fahrradträgers absolut fettfrei sein. Fetten Sie das Gewinde des Befestigungshebels, da Sie sonst den Hebel nicht ausreichend fest anziehen können! Legen Sie zwischen Befestigungshebel und Zentralrohr die Unterlegscheibe Ø13 mm bei.
- Seite 8 4. Befestigung der Fahrräder Ziehen Sie die Spannriemen wie abgebildet durch Aussparungen Fahrrad- Schiene. Bringen Sie nun den Abstandshalter für das erste Fahrrad (kurze Ausführung) an der Quertraverse Trägerrahmens Drehen Verschraubung Abstandshalters handfest. Das maximale Anzugsmoment für diese Verschraubung beträgt 4 Nm. Stellen Sie das Fahrrad in die erste - fahrzeugnächste - Fahrrad- Schiene.
-
Seite 9: Sicherheits- Und Betriebshinweise
- Der Fahrzeughalter bzw. -führer ist für die sichere Befestigung des Trägers, des Zubehörs und der Ladung grundsätzlich alleine verantwortlich. - Für Montage- und Anwendungsfehler sowie Lack- und Folgeschäden übernimmt die Fa. Uebler keine Haftung. - Die Kupplung muß für den Anbau eines Fahrradträgers geeignet sein: D- Wert ≥ 6,7kN, Material ≥ St52-3. - Seite 16 (LEER)
