Anschluss Telefonschnittstelle ILT700
4.10
Anschlüsse
4.10.1
ACHTUNG! Die Schnittstelle muss das erste Gerät sein, das an die eingehende Telefonleitung
angeschlossen wird (alle anderen eventuellen Geräte - Fax, Anrufbeantworter, Telefone und
eventuelle Telefonzentrale - sind nach der Zentrale anzuschließen).
Diese Art des Anschlusses garantiert, dass die Zentrale im Falle der Notwendigkeit immer auf eine
Telefonleitung zurückgreifen und gegebenenfalls alle anderen angeschlossenen Geräte
ausschließen kann.
ACHTUNG!
Versorgungsspannung der Telefonzentrale anliegen kann.
Beim Anschuss der Adern an die Anschlussstifte L1 und L2 der Schnittstelle, hat die Polarität keine
Bedeutung.
Bei Betrieb in einem
Bereich mit hohem Risiko
für elektrische Entladungen
auf der Telefonleitung ist es
empfehlenswert, auf der
Telefonleitung einen
zusätzlichen Schutz (nicht
im Lieferumfang enthalten)
zu installieren, wie zum
Beispiel
Überspannungsableiter.
76
Beim
Umgang
mit
ZUSÄTZLICHER
SCHUTZ

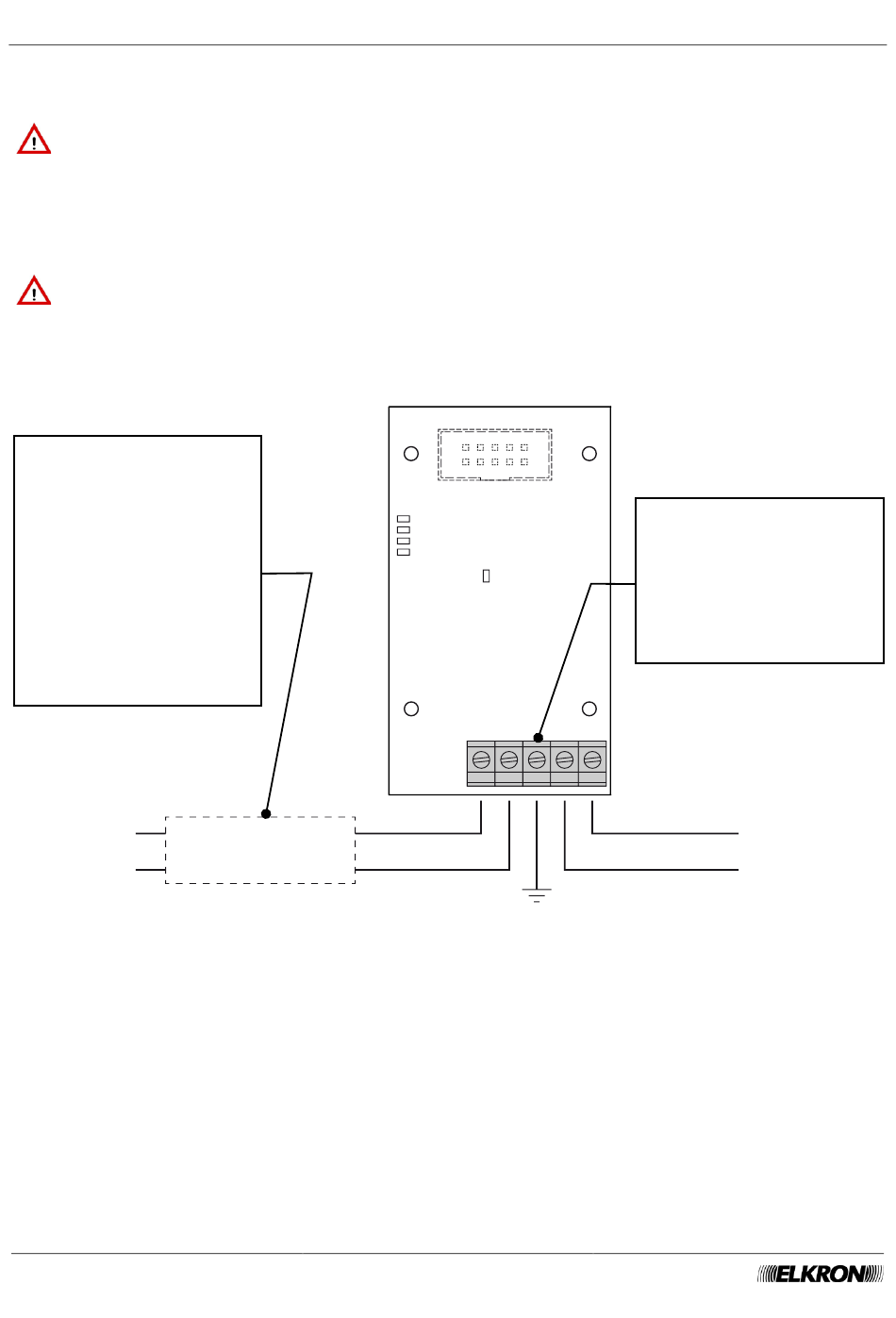

Abbildung 78 - ILT700 Anschlüsse
Installationshandbuch MEDEA
den
Telefonkabeladern
L
L1
L
E
1
vorsichtig
sein,
da
Die Schnittstelle ILT700
muss geerdet werden (PE).
In den Metallgehäusen für
den Erdanschluss einen der
Faston-Kontakte der
Gehäusewand verwenden.
