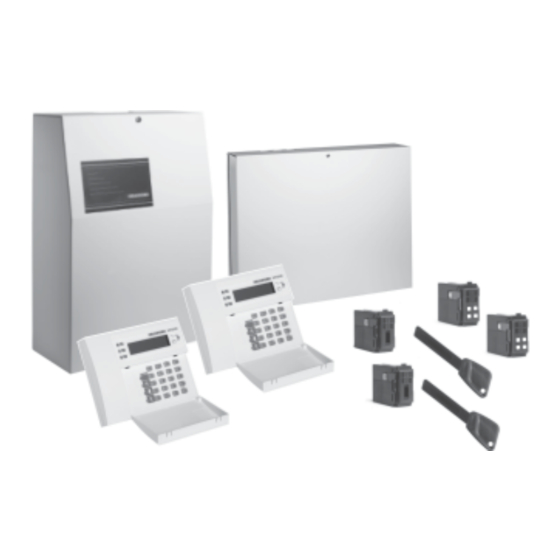

MP 200
Benutzerhandbuch
BUS-Zentrale
IS0083-AH
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
Inhaltsverzeichnis
Verwandte Anleitungen für Elkron MP 200
Inhaltszusammenfassung für Elkron MP 200
- Seite 1 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 1 2 3 4 MP 200 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Sommario Inhalt 1.0 BEDIENFELD KP200D ....................3 1.1 ANZEIGE EREIGNISSPEICHER ..................4 1.1.1 ANZEIGE ALARME .................... 4 1.1.2 ANZEIGE SABOTAGE ..................4 1.1.3 ANZEIGE OFFENE ZONEN ................. 5 1.1.4 VISUALISIERUNG: BEREICHE UND SABOTAGE AUSSCHLIESSEN ..... 1.1.5 ANZEIGE MELDUNGEN ..................5 2.0 AKTIVIERUNG/DEAKTIVIERUNG DER ANLAGE ............ -
Seite 3: Bedienfeld Kp200D
1.0 Bedienfeld KP200D Das Bedienfeld KP 200D ist die wichtigste Einrichtung für den Dialog zwischen Benutzer und Zentrale - sowohl durch die Eingabe von Codes über die Zahlentasten als auch durch unmittelbare visuelle und akustische Anzeigen. Entsprechend ihrer Programmierung bei der Installation kann jedes Bedienfeld dem ganzen System, d.h. allen Sektoren der Anlage, oder nur einigen spezifischen Sektoren zugeordnet werden. -
Seite 4: Anzeige Ereignisspeicher
• Durch wiederholtes Drücken der gleichen Taste ändert sich der Buchstabe. Beispiel: Drückt man einmal Taste 1, erscheint Buchstabe A, beim zweiten Mal erscheint B, beim dritten Mal C, beim vierten die Zahl 1. • Für den Übergang zum nächsten Zeichen oder für eine Leerstelle drückt man Taste , mit Taste kehrt man eine Stelle zurück. -
Seite 6: Aktivierung/Deaktivierung Der Anlage
2.0 Aktivierung/Deaktivierung Anlage 2.1 GESAMT-/TEILAKTIVIERUNG ÜBER DAS BEDIENFELD ZUGANGS- CODE Beenden Gesamtaktivierung der Sektoren, die vom Bedienfeld bzw. Aktivierung Code kontrolliert werden, und Beenden des Menüs Gesamt? O/N nei n nei n ERSTER STOCK ERSTER STOCK Aktivierung deaktiviert? O/N aktiviert? O/N Teilweise? O/N nei n BÜROBEREICH... -
Seite 7: Gesamt-/Teildeaktivierung Über Das Bedienfeld
2.2 GESAMT-/TEILDEAKTIVIERUNG ÜBER DAS BEDIENFELD ZUGANGS- CODE Deaktivierung aller Sektoren, die vom Aktivierung Menü Beenden Gesamt? O/N Bedienfeld/Code kontrolliert werden nei n Aktivierung teilweise? O/N Gültigen (6-stelligen) Code eingeben. Wenn mindestens einer der Sektoren, die von dem verwendeten Bedienfeld kontrolliert werden, aktiv ist, erscheint auf dem Display: “Deaktivierung Gesamt?”... -
Seite 8: Gesamt-/Teilaktivierung Über Die Partitionierer
2.4 GESAMT-/TEILAKTIVIERUNG ÜBER DIE PARTITIONIERER Es gibt 2 Funktionsarten für die Steuerung der Sektoren, die vom Partitionierer kontrolliert werden: Typ A wird als "direkte Wirkung" definiert, Typ B als "vorprogrammierte Wirkung". Diese Einstellung programmiert der Installateur. Typ A: Mit diesem Modus kann man, wenn man den Schlüssel in das zugehörige Lesegerät steckt und die Tasten am Partitionierer drückt, direkt wählen, ob die kontrollierten Sektoren aktiviert oder deaktiviert werden sollen. -
Seite 9: Benutzermenü
3.0 Benutzermenü • Die freigegebenen Benutzer können bestimmte Funktionen der Zentrale MP 200 nutzen, indem sie nach der Eingabe ihres Codes an einem Bedienfeld KP 200D das Benutzermenü öffnen. • Auf dem Display des KP erscheint die erste Menüanweisung (normalerweise: “Aktivierung Gesamt? O/N”, außer im Fall, in dem eine besondere Meldung angezeigt wird, siehe dazu Kap. -
Seite 10: Code Ändern
3.1 CODE ÄNDERN Wenn der Benutzer seinen Zugangscode ändern will, muss er folgendes Verfahren ausführen: ZUGANGS- Den derzeit gültigen Code eingeben (6-stellig) CODE Taste oder drücken, bis der Display zeigt: Code ändern? Code ändern? O/N Drückt man , erscheint auf dem Display die Meldung: Neuen Code eingeben? mit dem aktuellen Code daneben. -
Seite 11: Beispiel Zonen Excludieren/Includieren
3.2.1 BEISPIEL ZONEN EXCLUDIEREN/INCLUDIEREN Im ersten Stock einer Villa möchte man alle Zimmer mit Ausnahme des Salons aktivieren, weil sich im Salon ein Haustier aufhält, das mit seinen Bewegungen den Alarm auslösen könnte. Es ist also notwendig, die Zone SALON zu excludieren (der Installateur hat in der Programmierphase alle Zonen benannt. -
Seite 12: Systemtest
3.4 SYSTEMTEST Mit dem Testverfahren, das mit einem gültigen Benutzercode zugänglich ist, kann man bei deaktivierter Anlage die Umschaltung von elektrischen oder Relais-Ausgängen sowie das Öffnen/Schließen von Zonen überprüfen und den Ladestand der Batterien an der Anlage kontrollieren. Am Ende der Erstinstallation sollte ein vollständiger Systemtest durchgeführt werden, und zwar möglichst an einem Bedienfeld KP 200D, das dem ganzen System zugewiesen ist. -
Seite 13: Batterietest
3.4.3 BATTERIETEST Der Batterietest prüft die Batterien der Zentrale und der eventuellen remoten Speisegeräte der Konzentratoren. Niedriger Batteriestand wird durch das Blinken der LED 1 an der Zentrale, das Blinken der LED Netz vorhanden an den Bedienfeldern und durch unmittelbare Meldungen am Display angezeigt. Drückt man , startet der Test, der einige Minuten dauern kann. -
Seite 14: Menü Ereignisspeicher
3.5 MENÜ EREIGNISSPEICHER Die MP200 ist in der Lage, automatisch in chronologischer Folge nach Datum und Uhrzeit jede Art von bedeutsamen Ereignissen zu speichern. Die Speicherkapazität beträgt 300 Ereignisse für die MP200-64 und 1000 Ereignisse für die MP200-256. Wenn diese Grenzen erreicht sind, werden automatisch die ältesten Ereignisse gelöscht, um Platz für neue zu schaffen. -
Seite 15: Programm Summer
3.6 PROGRAMM SUMMER An jedem Bedienfeld der Anlage kann der Summer für die Anzeige der Eintritts-/Ausgangsverzögerungszeit und für den Gong (Nebenfunktion, siehe Kap. 2.2.2 Funktions- und Programmierhandbuch) aktiviert/deaktiviert werden. ZUGANGS- CODE Prog. Summer nein Prog. Summer Prog. Summer Prog. Summer KP ? O/N KP101? O/N KP102? O/N... -
Seite 16: Programmierung Codes Und Schlüssel
3.8 PROGRAMMIERUNG CODES UND SCHLÜSSEL Der Hauptnutzer (Master) hat die Möglichkeit, einen neuen Code zu programmieren oder einen neuen Schlüssel zu übernehmen und diesen das Nutzungsniveau, einen Namen und die eventuellen Sektoren zuzuweisen. Weiter kann er bestehende Codes oder Schlüssel einzeln oder gesamt löschen. Hinweis: Die Zuweisung von Niveau, Sektorenzuordnung und Bezeichnung eines Codes oder Schlüssels kann nur während der Programmierung eines neuen Codes/Schlüssels erfolgen. - Seite 17 Das Nutzungsniveau für den neuen Code wählen. Es stehen 5 Niveaus zur Verfügung: Master, Niv. 1 – 2 – 3 – 4. Einzelheiten dazu siehe im Funktions- und Programmierhandbuch Kap. 2.8.1. Wenn ein Niveau 1 bis 4 gewählt wurde, bietet das Menü die Zuweisung zu den Sektoren an, d.h. welche Sektoren der Anlage mit dem neuen Code aktiviert/deaktiviert werden können.
- Seite 18 10. Das Menü bietet noch einmal an, ein Lesegerät zu wählen. Man überspringt dies mit der Taste und geht zur folgenden Anweisung über. 11. Das Menü bietet die Zuweisung zu den Sektoren an, d.h. welche Sektoren der Anlage mit dem neuen Schlüssel aktiviert/deaktiviert werden können.
-
Seite 19: Programmierung Telefonnummern
3.9 PROGRAMMIERUNG TELEFONNUMMERN Hinweis: Dieses Programm ist nur nutzbar, wenn die MP200 mit der Karte STM200 Modem Communicator + Karte SV 108 Sprachsynthese ausgerüstet ist, um Ereignisse im Sprachmodus über die Telefonleitung zu versenden. Der Hauptnutzer (Master) kann auf die im Sprachmodus gespeicherten Telefonnummern zugreifen, um sie zu ändern, zu löschen oder neue Nummern hinzuzufügen. -
Seite 20: Abhören Von Sprachmeldungen
3.10 ABHÖREN VON SPRACHMELDUNGEN Hinweis: Dieses Programm ist nur nutzbar, wenn die MP200 mit der Karte STM200 Modem Communicator ausgestattet ist, um Ereignisse im Sprachmodus über die Telefonleitung zu versenden, sowie mit der Karte SV 108 Sprachsynthese mit angeschlossenem Lautsprecher. Die Benutzer Master oder Niv. -
Seite 21: Funktionen Uhrzeitprogramm
3.12 FUNKTIONEN UHRZEITPROGRAMM Der Hauptnutzer (Master) hat die Möglichkeit, auf sein Menü Uhrzeitprogramm zuzugreifen. Dieses Thema wird im Funktions- und Programmierhandbuch in den Kapiteln 8.0 und 9.0 behandelt, auf das für eine ausführlichere Erklärung verwiesen wird. Einen gültigen (6-stelligen) Code eingeben und Taste oder drücken, bis auf dem Display erscheint "Funktionen Uhrzeitprogramm?". - Seite 22 MP200 Benutzerhandbuch...
- Seite 23 MP200 Benutzerhandbuch...
