Schnittstelle Ilt700; Hauptelemente; Abbildung 11 - Element Schnittstelle Ilt700; Tabelle 17 - Element Schnittstelle Ilt700 - Elkron Pro Medea Installationshandbuch

Schnittstelle ILT700

1.13

Hauptelemente

1.13.1
Bez. Etikett
A L1 L2 Eingehende Telefonleitung
B PE Erdschluss
C T1 T2 Ausgehende Telefonleitung
D PU Rote LED besetzte Telefonleitung
ON = Einschalten Relais RL1
E L Grüne LED Telefonleitung
ON = Telefonleitung vorhanden
F R Gelbe LED RING-Signal
ON = RING-Signal erfasst
G O Rote LED Erzeugung des ausgehenden DTMF-Tonsignals
ON = ausgehendes DTMF-Tonsignal erzeugt
H DE Grüne LED Erkennen des eingehenden DTMF-Tonsignals
ON = erkanntes eingehendes DTMF-Tonsignal

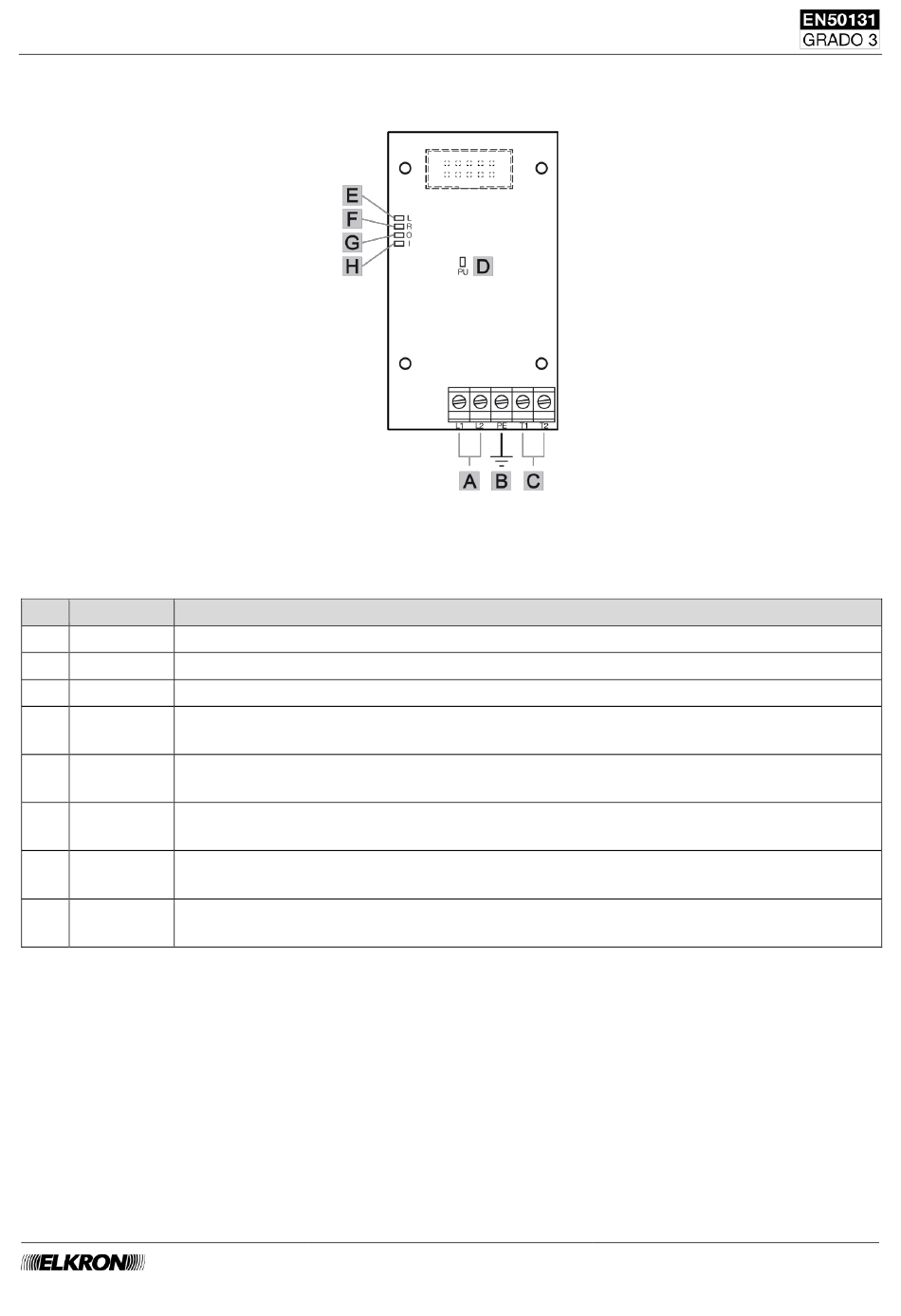

Abbildung 11 - Element Schnittstelle ILT700

Tabelle 17 - Element Schnittstelle ILT700
