Abbildung 27 -
Installationsmöglichkeiten.
Öffnungsschutz

Montage der Erweiterungskarten in der Zentrale

3.5
HINWEIS: Die Erweiterung EP708 kann nicht nur in der Zentrale, sondern auch in einem CP/EXP-
Gehäuse (Zertifizierung EN 50131 Grad 3) oder einem CP/EP500-Gehäuse (ohne Zertifizierung) installiert
werden.
ACHTUNG! Das Anschließen und Trennen der Erweiterungskarten muss stets bei nicht
versorgter Zentrale erfolgen (Hauptnetz und Batterie getrennt).
Montage der Erweiterungskarten im ABS-Gehäuse
3.5.1
In dem Kunststoffgehäuse können bis zu 4 Erweiterungskarten EP708 und/oder 1 Erweiterungskarte
ER700-RF installiert werden, und zwar nur in der in Abbildung 28 angegebenen Position. Die Abbildung
zeigt die vorgesehenen Positionen.
46
Metallgehäuse -
Nur

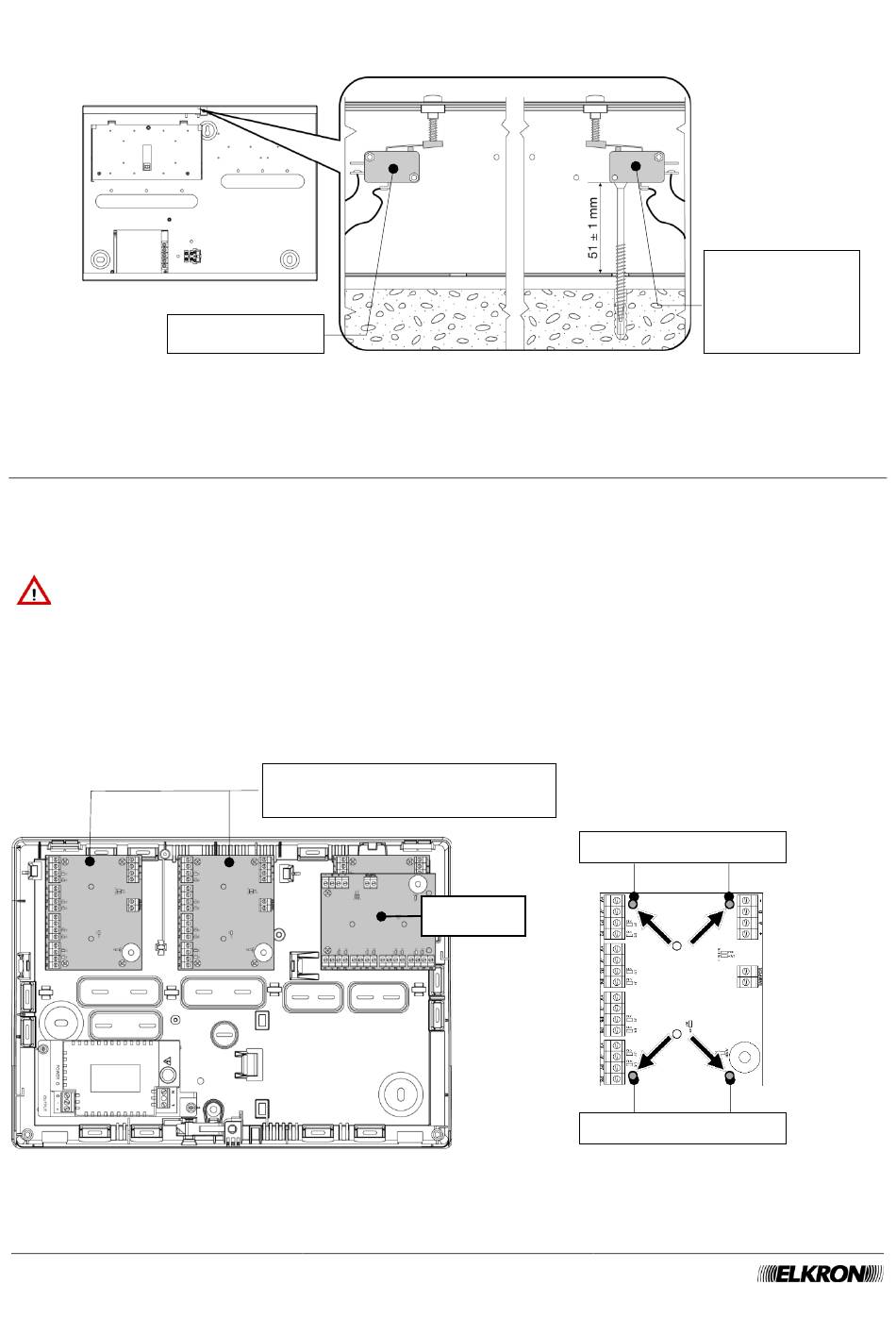

Abbildung 27 - Metallgehäuse - Alternativen der Tamperinstallation
Diese Positionen sind nach dem
Anheben der CPU zugänglich.
Abbildung 28 - Montage von Erweiterungskarten in ABS-Gehäuse
Installationshandbuch MEDEA
Alternativen der
ER700-RF
Tamperinstallation
Bohrungen für
Befestigungsschraube
n
Bohrungen für
Befestigungsschraube
n
Zeigt die beiden
Öffnungs- und
Demontageschut
z. Dübel und
Schraube im
Lieferumfang
enthalten
