Versorgungsanschluss im Metallgehäuse
4.2.2
Im
Lieferumfang
enthaltene
Kabel
ACHTUNG! Die Netzversorgungskabel an dem Schellenhalter mit den im Lieferumfang
enthaltenen Schellen befestigen.
Den Erdleiter (gelb-grüne Farbe) mit einem Ende ohne den im Lieferumfang enthaltenen Faston an die
Klemmenleiste des Gehäuses anschließen.
Hinweis: Netzgerät in KAT I 2500 V. Das Netzgerät, das nach der Installation Stoßspannungen über der
projektmäßigen Überspannungskategorie ausgesetzt ist, erfordert einen zusätzlichen Schutz vor
Stoßspannungen außerhalb des Geräts.
ACHTUNG! Nachdem die Leiter angeschlossen wurden, nicht vergessen, die im Lieferumfang
enthaltene Kunststoffschutzvorrichtung an den Anschlussstiften des Netzgeräts anzubringen.
ACHTUNG! Das System darf nur mit Netzstrom versorgt werden, wenn alle Geräte korrekt
angeschlossen wurden. Zum Zweck der Sicherheit auch die Gehäuse der Zentrale und eventueller
zusätzlicher Netzgeräte schließen, bevor die Versorgung eingeschaltet wird.
58
14,4 V⎓

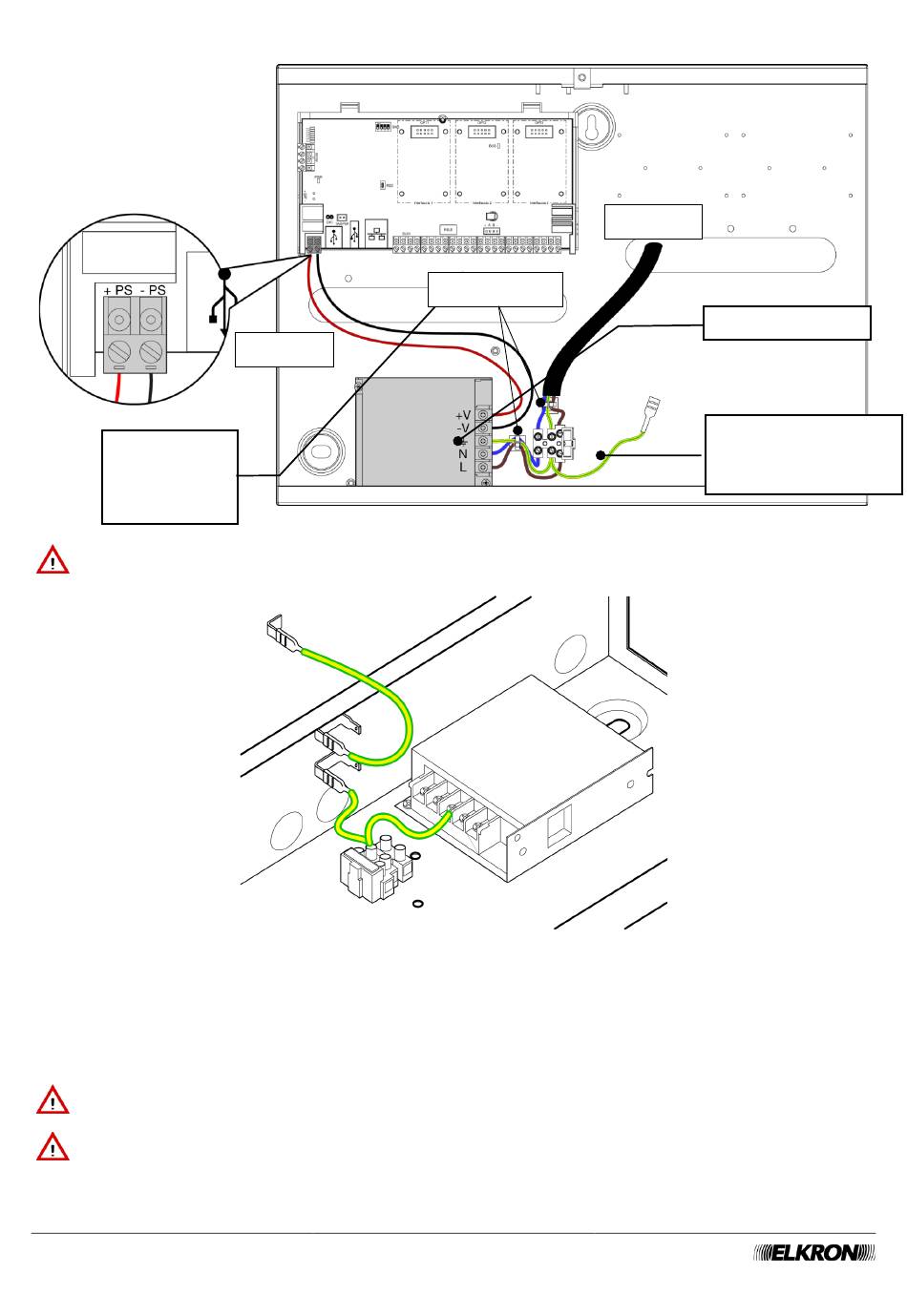

Abbildung 50 - MEDEA in Metallgehäuse Versorgungsanschluss
Abbildung 51 - MEDEA in Metallgehäuse Erdanschluss
Installationshandbuch MEDEA
Schellenhalter
230 V~
Schmelzsicherung
Erdkabel mit im
Lieferumfang
enthaltenem Faston
