Zusätzliches Netzgerät Sa700; Abbildung 9 - Elemente Karte Zusätzliches Netzgerät As700 - Elkron Pro Medea Installationshandbuch

Zusätzliches Netzgerät SA700
1.11
A
B SUMMER
C
D ALARM
E
F
G
H
I
J TAMPER
K
L RX2,3
M
N

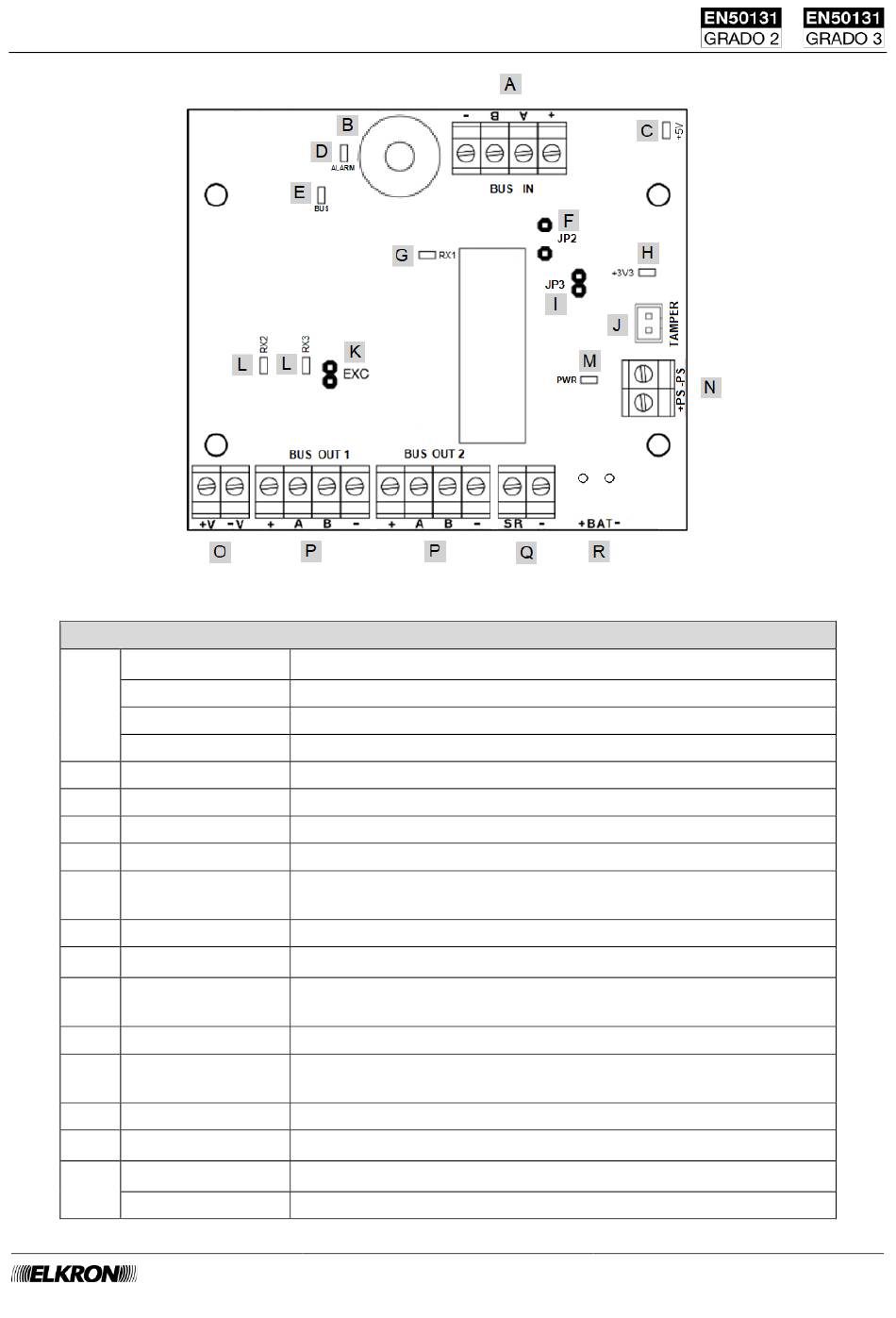

Abbildung 9 - Elemente Karte zusätzliches Netzgerät AS700
+
Pluspol Versorgung (13,8 V⎓) Bus Zentrale
A BUS Datenübertragung/-empfang A Bus Zentrale
B BUS Datenübertragung /-empfang B Bus Zentrale
- Minuspol Versorgung (Gnd) Bus Zentrale
Summer für akustische Signalisierungen
+5V LED Versorgung +5V vorhanden
LED Alarm
BUS LED BUS-Kommunikation
Isolierung Versorgungen
JP2
(Polbrücke eingesteckt = Minuspol mit gemeinsamem Bezug)
RX1 LED Datenempfang Bus Zentrale
+3V3
LED Logik-Versorgung vorhanden (+3,3 V⎓)
Batterieauswahl (Polbrücke eingesteckt = Batterie 7Ah,
JP3
Polbrücke fehlt = Batterie 9 oder 18 Ah)
Tamper-Verbinder
Ausschluss des Tampers der Versorgung
EXC
(Brücke eingesteckt = Tamper ausgeschlossen)
LED Datenempfang Bus out 1 und 2
PWR
Vers. Karte vorhanden (14,4m V⎓)
Pluspol Versorgung Karte (14,4 ⎓)
+PS
-PS Minuspol Versorgung Karte (Gnd)
Installationshandbuch MEDEA
LEGENDE
27
