Installation der Gehäuse zur Erweiterung
3.11
HINWEIS: Die Gehäuse zur Erweiterung gestatten das Installieren der Erweiterungen EP708 und ER700-
RF, die keinen Platz in der Zentrale finden. Zwei Modelle stehen zur Verfügung: CP/EXP (Zertifizierung
Grad 3) für EP708 und ER700-RF und CP/EP500 (nicht zertifiziert) nur für EP708.
Positionierung der Gehäuse
3.11.1
Die Gehäuse sollten wie folgt positioniert werden:
•
In einer sicheren und vor Wasser und Feuchtigkeit geschützten Umgebung;
•
an einer trockenen und ebenen Wand;
•
in einem Innenbereich, der keinen übermäßigen Temperaturschwankungen ausgesetzt und durch die
Alarmanlage geschützt ist.
CP/EXP-Gehäuse
3.11.2

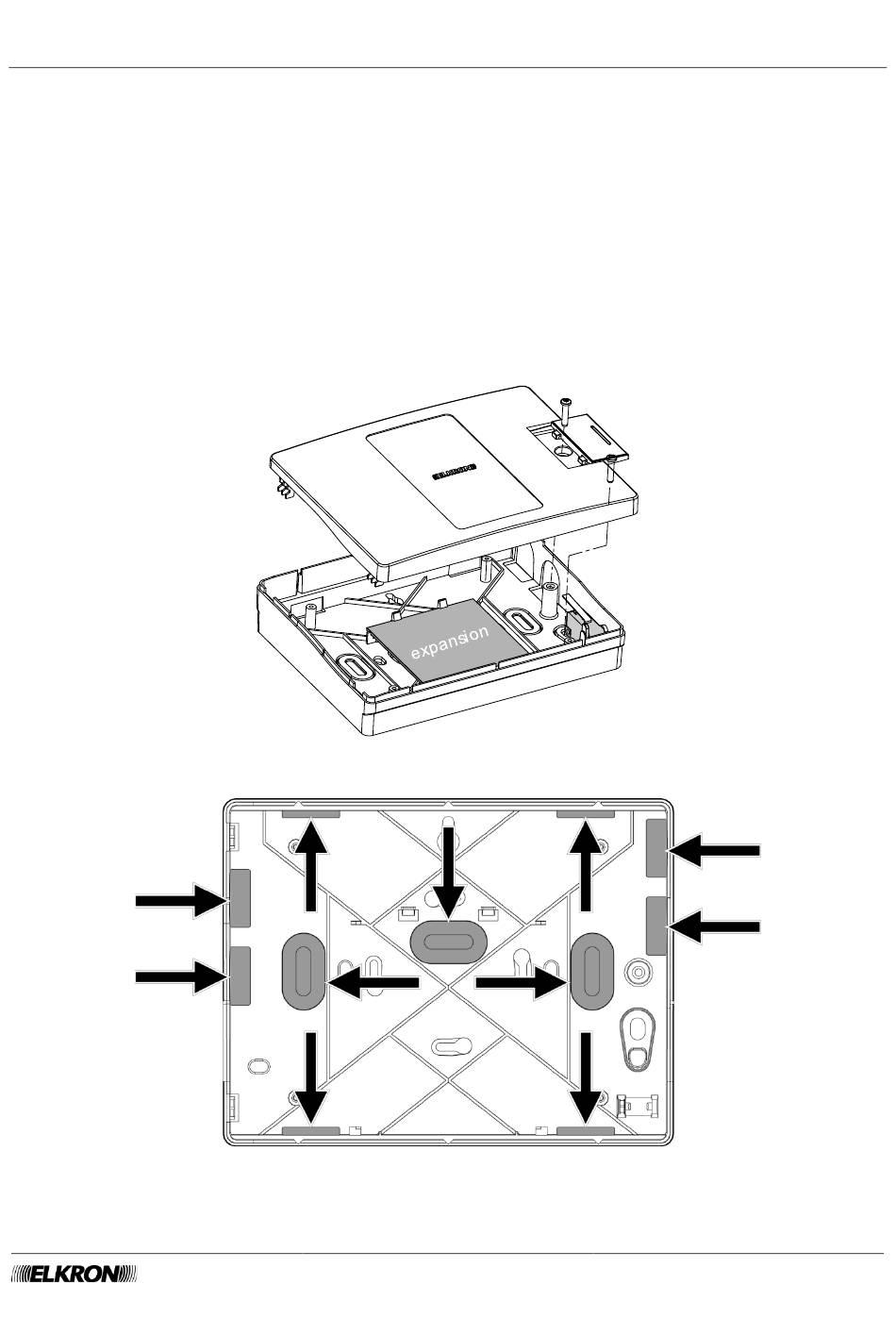

Abbildung 41 – CP/EXP-Behälter - vorgestanzte Öffnungen für Kabeldurchgang
Abbildung 40 - CP/EXP-Gehäuse - Öffnen
Installationshandbuch MEDEA 53
