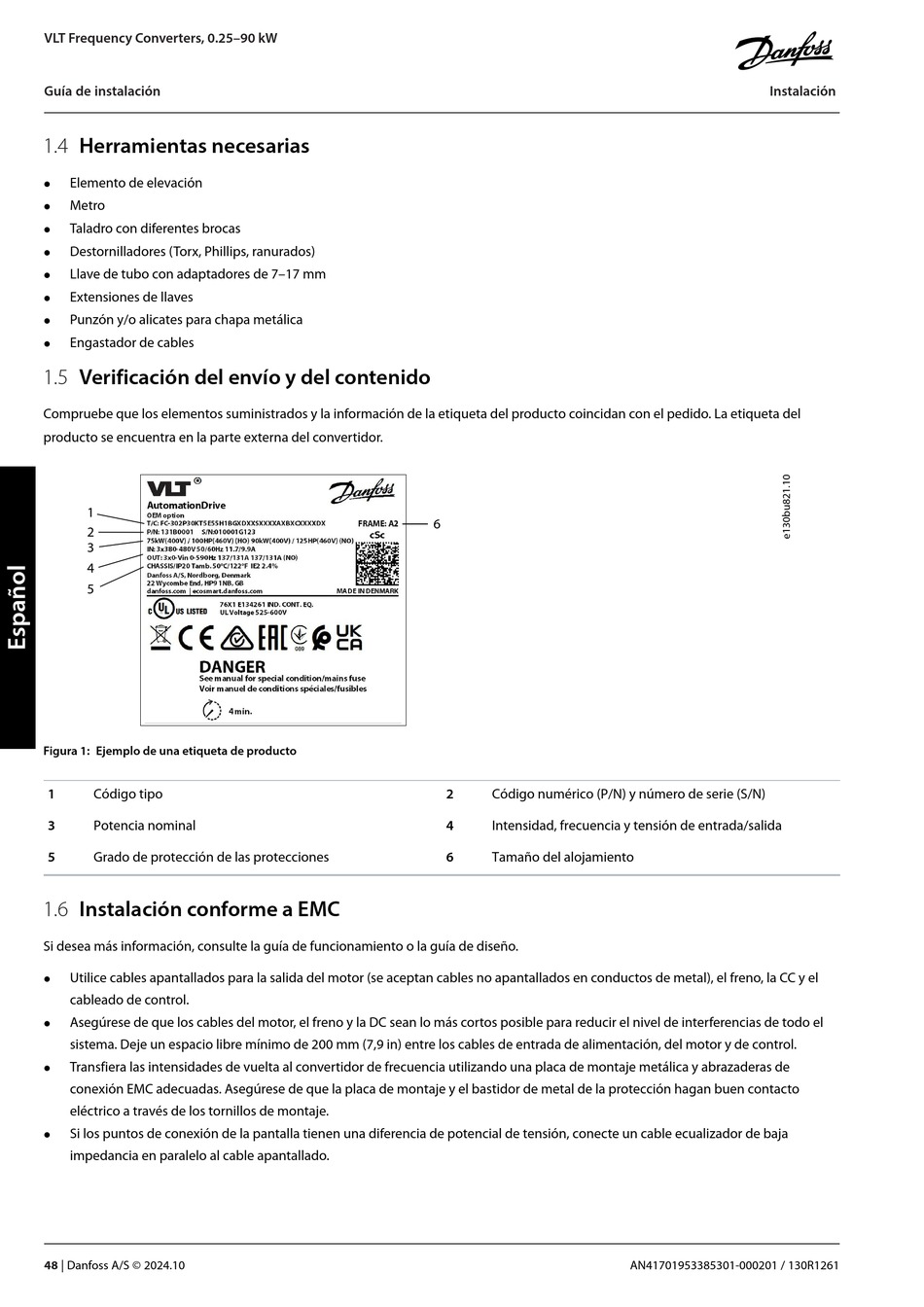

Danfoss A1-A5 Installationshandbuch Seite 48

VLT Frequency Converters, 0.25–90 kW
Guía de instalación
Herramientas necesarias
1.4
Elemento de elevación

Metro

Taladro con diferentes brocas

Destornilladores (Torx, Phillips, ranurados)

Llave de tubo con adaptadores de 7–17 mm

Extensiones de llaves

Punzón y/o alicates para chapa metálica

Engastador de cables

Verificación del envío y del contenido
1.5
Compruebe que los elementos suministrados y la información de la etiqueta del producto coincidan con el pedido. La etiqueta del
producto se encuentra en la parte externa del convertidor.
1
2
3
4
5
Figura 1: Ejemplo de una etiqueta de producto
1
Código tipo
3 Potencia nominal
5 Grado de protección de las protecciones
Instalación conforme a EMC
1.6
Si desea más información, consulte la guía de funcionamiento o la guía de diseño.
Utilice cables apantallados para la salida del motor (se aceptan cables no apantallados en conductos de metal), el freno, la CC y el

cableado de control.
Asegúrese de que los cables del motor, el freno y la DC sean lo más cortos posible para reducir el nivel de interferencias de todo el

sistema. Deje un espacio libre mínimo de 200 mm (7,9 in) entre los cables de entrada de alimentación, del motor y de control.
Transfiera las intensidades de vuelta al convertidor de frecuencia utilizando una placa de montaje metálica y abrazaderas de

conexión EMC adecuadas. Asegúrese de que la placa de montaje y el bastidor de metal de la protección hagan buen contacto
eléctrico a través de los tornillos de montaje.
Si los puntos de conexión de la pantalla tienen una diferencia de potencial de tensión, conecte un cable ecualizador de baja

impedancia en paralelo al cable apantallado.
48 | Danfoss A/S © 2024.10
6
2
Código numérico (P/N) y número de serie (S/N)
4 Intensidad, frecuencia y tensión de entrada/salida
6 Tamaño del alojamiento
Instalación
AN41701953385301-000201 / 130R1261
