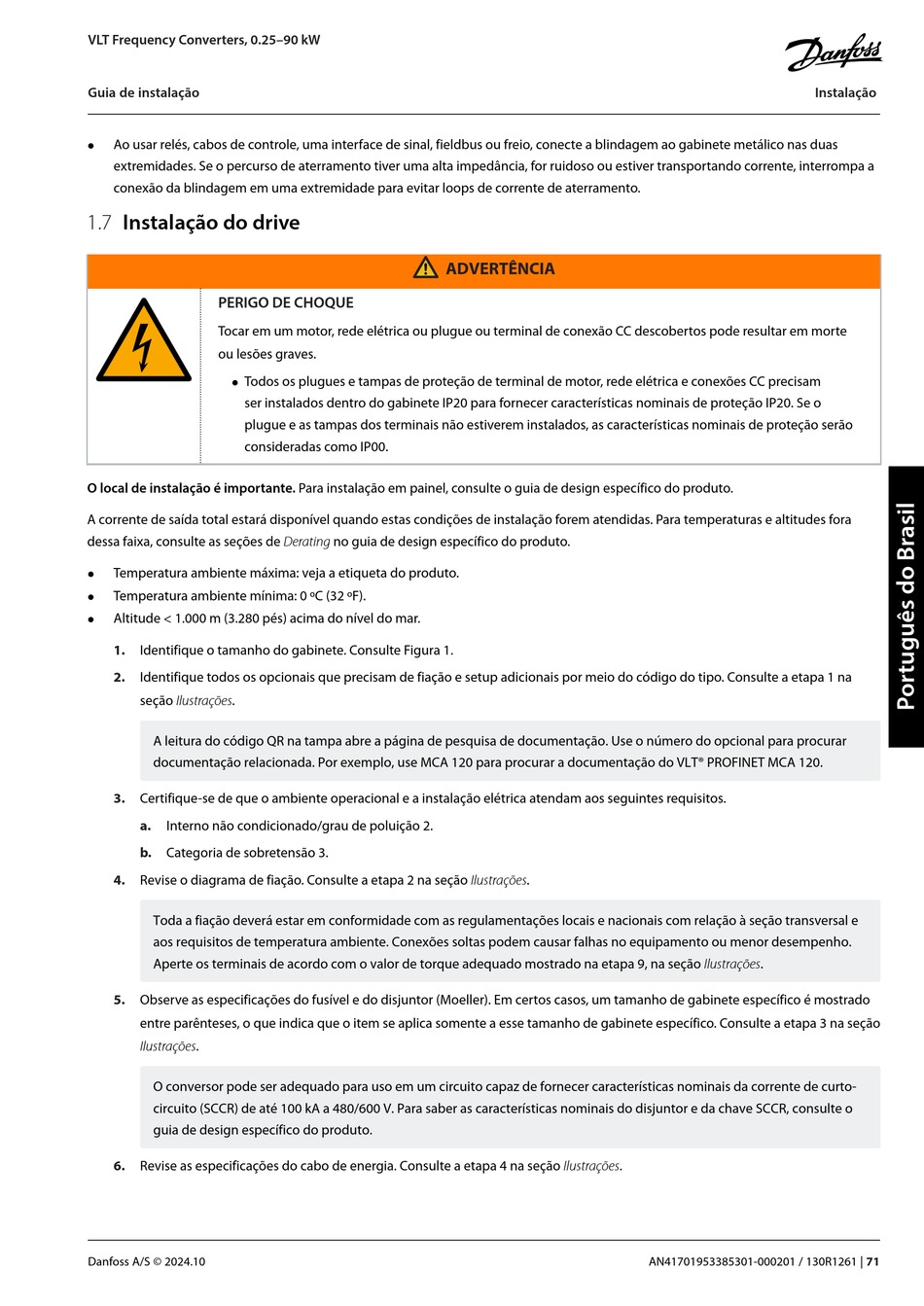

VLT Frequency Converters, 0.25–90 kW
Guia de instalação
Ao usar relés, cabos de controle, uma interface de sinal, fieldbus ou freio, conecte a blindagem ao gabinete metálico nas duas

extremidades. Se o percurso de aterramento tiver uma alta impedância, for ruidoso ou estiver transportando corrente, interrompa a
conexão da blindagem em uma extremidade para evitar loops de corrente de aterramento.
Instalação do drive
1.7
PERIGO DE CHOQUE
Tocar em um motor, rede elétrica ou plugue ou terminal de conexão CC descobertos pode resultar em morte
ou lesões graves.
Todos os plugues e tampas de proteção de terminal de motor, rede elétrica e conexões CC precisam

ser instalados dentro do gabinete IP20 para fornecer características nominais de proteção IP20. Se o
plugue e as tampas dos terminais não estiverem instalados, as características nominais de proteção serão
consideradas como IP00.
O local de instalação é importante. Para instalação em painel, consulte o guia de design específico do produto.
A corrente de saída total estará disponível quando estas condições de instalação forem atendidas. Para temperaturas e altitudes fora
dessa faixa, consulte as seções de Derating no guia de design específico do produto.
Temperatura ambiente máxima: veja a etiqueta do produto.

Temperatura ambiente mínima: 0 ºC (32 ºF).

Altitude < 1.000 m (3.280 pés) acima do nível do mar.

1. Identifique o tamanho do gabinete. Consulte Figura 1.
2. Identifique todos os opcionais que precisam de fiação e setup adicionais por meio do código do tipo. Consulte a etapa 1 na
seção Ilustrações.
A leitura do código QR na tampa abre a página de pesquisa de documentação. Use o número do opcional para procurar
documentação relacionada. Por exemplo, use MCA 120 para procurar a documentação do VLT® PROFINET MCA 120.
3. Certifique-se de que o ambiente operacional e a instalação elétrica atendam aos seguintes requisitos.
a. Interno não condicionado/grau de poluição 2.
b.
Categoria de sobretensão 3.
4.
Revise o diagrama de fiação. Consulte a etapa 2 na seção Ilustrações.
Toda a fiação deverá estar em conformidade com as regulamentações locais e nacionais com relação à seção transversal e
aos requisitos de temperatura ambiente. Conexões soltas podem causar falhas no equipamento ou menor desempenho.
Aperte os terminais de acordo com o valor de torque adequado mostrado na etapa 9, na seção Ilustrações.
5. Observe as especificações do fusível e do disjuntor (Moeller). Em certos casos, um tamanho de gabinete específico é mostrado
entre parênteses, o que indica que o item se aplica somente a esse tamanho de gabinete específico. Consulte a etapa 3 na seção
Ilustrações.
O conversor pode ser adequado para uso em um circuito capaz de fornecer características nominais da corrente de curto-
circuito (SCCR) de até 100 kA a 480/600 V. Para saber as características nominais do disjuntor e da chave SCCR, consulte o
guia de design específico do produto.
6. Revise as especificações do cabo de energia. Consulte a etapa 4 na seção Ilustrações.
Danfoss A/S © 2024.10
ADVERTÊNCIA
Instalação
AN41701953385301-000201 / 130R1261 | 71
