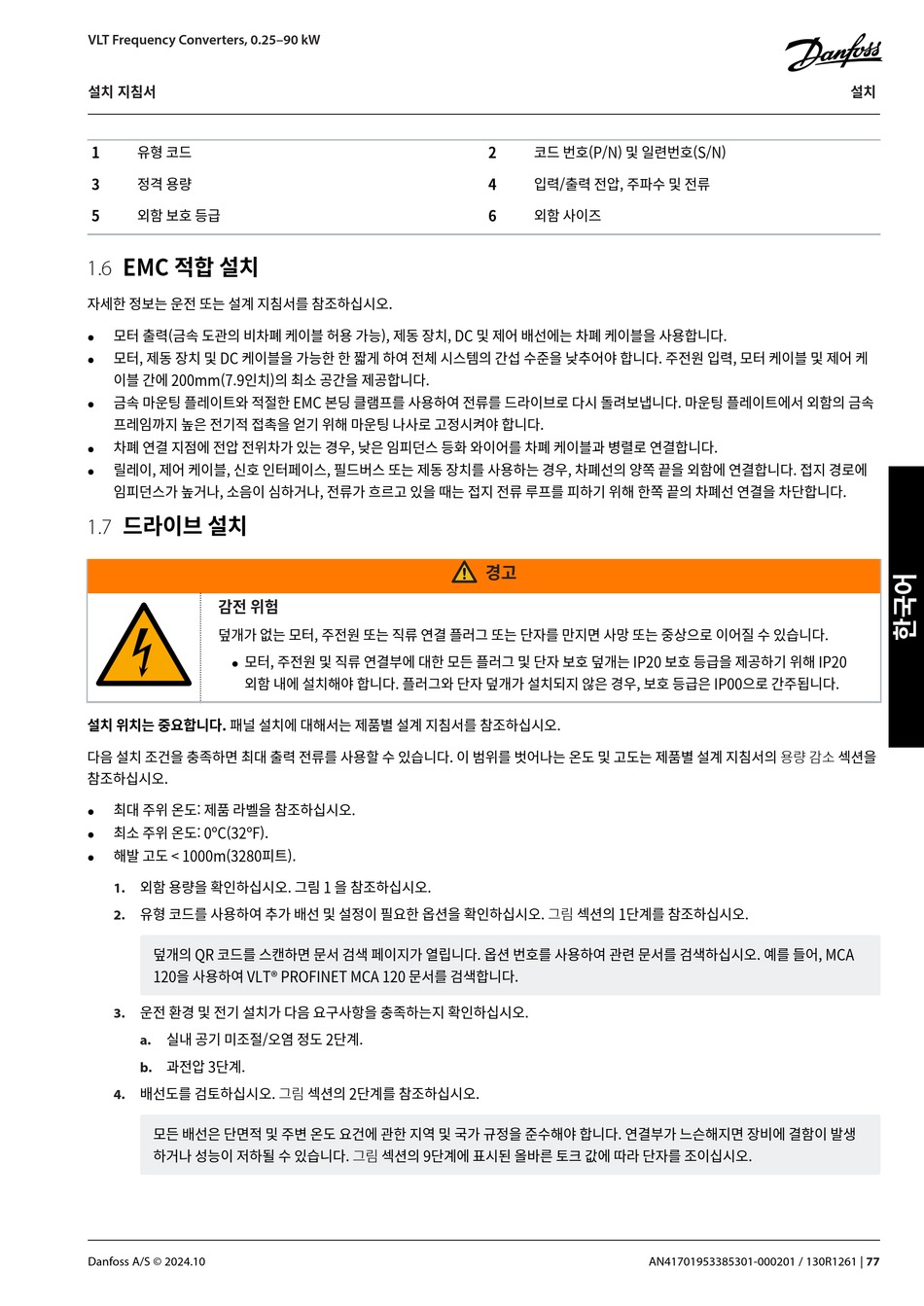

VLT Frequency Converters, 0.25–90 kW
설치 지침서
1
유형 코드
3
정격 용량
5
외함 보호 등급
EMC 적합 설치
1.6
자세한 정보는 운전 또는 설계 지침서를 참조하십시오
모터 출력금속 도관의 비차폐 케이블 허용 가능 제동 장치 DC 및 제어 배선에는 차폐 케이블을 사용합니다
모터 제동 장치 및 DC 케이블을 가능한 한 짧게 하여 전체 시스템의 간섭 수준을 낮추어야 합니다 주전원 입력 모터 케이블 및 제어 케
이블 간에 200mm79인치의 최소 공간을 제공합니다
금속 마운팅 플레이트와 적절한 EMC 본딩 클램프를 사용하여 전류를 드라이브로 다시 돌려보냅니다 마운팅 플레이트에서 외함의 금속
프레임까지 높은 전기적 접촉을 얻기 위해 마운팅 나사로 고정시켜야 합니다
차폐 연결 지점에 전압 전위차가 있는 경우 낮은 임피던스 등화 와이어를 차폐 케이블과 병렬로 연결합니다
릴레이 제어 케이블 신호 인터페이스 필드버스 또는 제동 장치를 사용하는 경우 차폐선의 양쪽 끝을 외함에 연결합니다 접지 경로에
임피던스가 높거나 소음이 심하거나 전류가 흐르고 있을 때는 접지 전류 루프를 피하기 위해 한쪽 끝의 차폐선 연결을 차단합니다
드라이브 설치
1.7
감전 위험
덮개가 없는 모터 주전원 또는 직류 연결 플러그 또는 단자를 만지면 사망 또는 중상으로 이어질 수 있습니다
모터 주전원 및 직류 연결부에 대한 모든 플러그 및 단자 보호 덮개는 IP20 보호 등급을 제공하기 위해 IP20
외함 내에 설치해야 합니다 플러그와 단자 덮개가 설치되지 않은 경우 보호 등급은 IP00으로 간주됩니다
설치 위치는 중요합니다 패널 설치에 대해서는 제품별 설계 지침서를 참조하십시오
다음 설치 조건을 충족하면 최대 출력 전류를 사용할 수 있습니다 이 범위를 벗어나는 온도 및 고도는 제품별 설계 지침서의 용량 감소 섹션을
참조하십시오
최대 주위 온도 제품 라벨을 참조하십시오
최소 주위 온도 0ºC32ºF
해발 고도 < 1000m3280피트
외함 용량을 확인하십시오 그림 1 을 참조하십시오
1.
유형 코드를 사용하여 추가 배선 및 설정이 필요한 옵션을 확인하십시오 그림 섹션의 1단계를 참조하십시오
2.
덮개의 QR 코드를 스캔하면 문서 검색 페이지가 열립니다 옵션 번호를 사용하여 관련 문서를 검색하십시오 예를 들어 MCA
120을 사용하여 VLT® PROFINET MCA 120 문서를 검색합니다
운전 환경 및 전기 설치가 다음 요구사항을 충족하는지 확인하십시오
3.
실내 공기 미조절오염 정도 2단계
a.
과전압 3단계
b.
배선도를 검토하십시오 그림 섹션의 2단계를 참조하십시오
4.
모든 배선은 단면적 및 주변 온도 요건에 관한 지역 및 국가 규정을 준수해야 합니다 연결부가 느슨해지면 장비에 결함이 발생
하거나 성능이 저하될 수 있습니다 그림 섹션의 9단계에 표시된 올바른 토크 값에 따라 단자를 조이십시오
Danfoss A/S © 2024.10
2
코드 번호PN 및 일련번호SN
4
입력출력 전압 주파수 및 전류
6
외함 사이즈
경고
AN41701953385301-000201 / 130R1261 |
설치
77
