HS80WZ

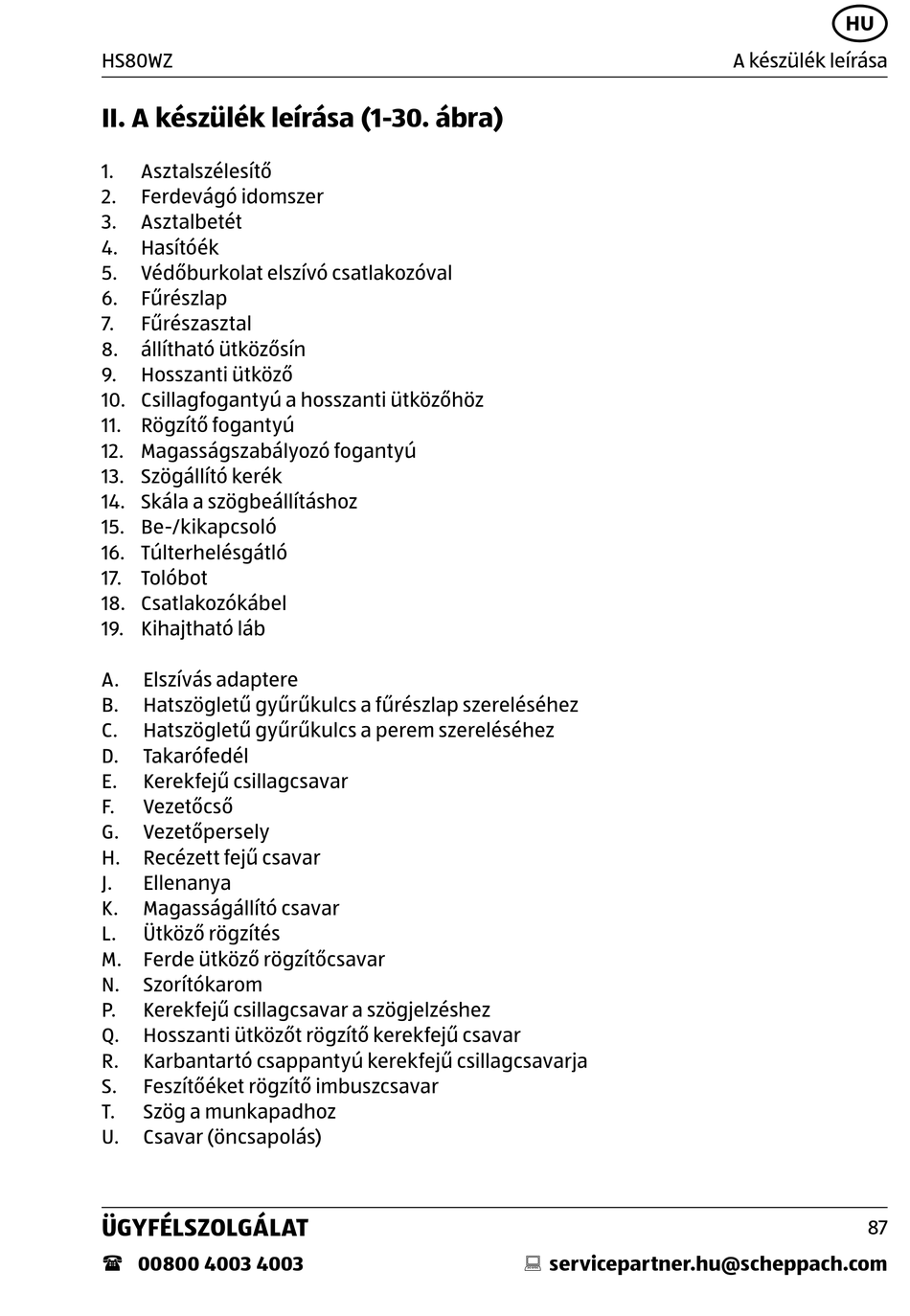

II. A készülék leírása (1-30. ábra)
1. Asztalszélesítő
2. Ferdevágó idomszer
3. Asztalbetét
4. Hasítóék
5. Védőburkolat elszívó csatlakozóval
6. Fűrészlap
7. Fűrészasztal
8. állítható ütközősín
9. Hosszanti ütköző
10. Csillagfogantyú a hosszanti ütközőhöz
11. Rögzítő fogantyú
12. Magasságszabályozó fogantyú
13. Szögállító kerék
14. Skála a szögbeállításhoz
15. Be-/kikapcsoló
16. Túlterhelésgátló
17. Tolóbot
18. Csatlakozókábel
19. Kihajtható láb
A. Elszívás adaptere
B. Hatszögletű gyűrűkulcs a fűrészlap szereléséhez
C. Hatszögletű gyűrűkulcs a perem szereléséhez
D. Takarófedél
E. Kerekfejű csillagcsavar
F. Vezetőcső
G. Vezetőpersely
H. Recézett fejű csavar
J. Ellenanya
K. Magasságállító csavar
L. Ütköző rögzítés
M. Ferde ütköző rögzítőcsavar
N. Szorítókarom
P. Kerekfejű csillagcsavar a szögjelzéshez
Q. Hosszanti ütközőt rögzítő kerekfejű csavar
R. Karbantartó csappantyú kerekfejű csillagcsavarja
S. Feszítőéket rögzítő imbuszcsavar
T. Szög a munkapadhoz
U. Csavar (öncsapolás)
