Descrizione dello strumento

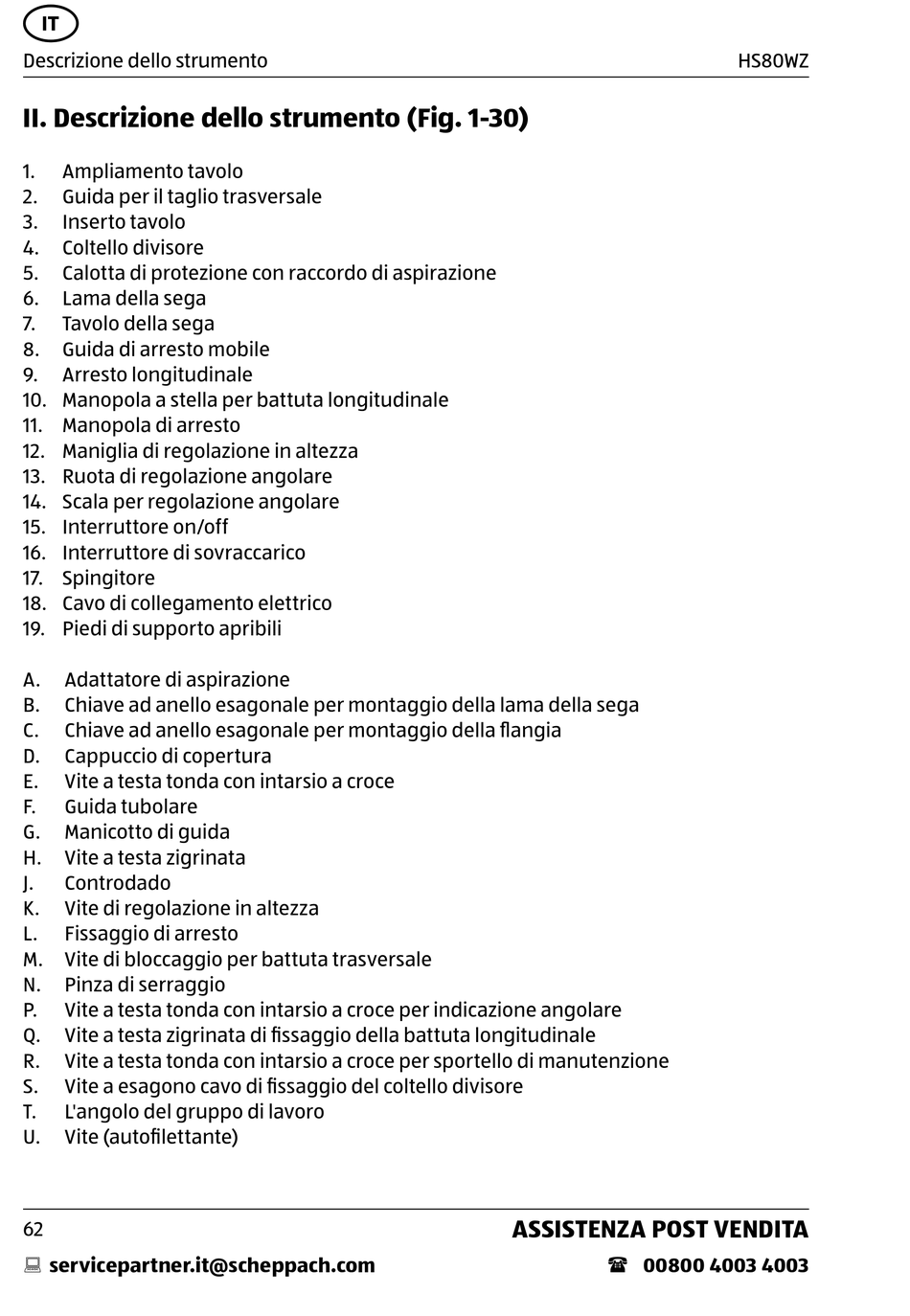

II. Descrizione dello strumento (Fig. 1-30)
1. Ampliamento tavolo
2. Guida per il taglio trasversale
3. Inserto tavolo
4. Coltello divisore
5. Calotta di protezione con raccordo di aspirazione
6. Lama della sega
7. Tavolo della sega
8. Guida di arresto mobile
9. Arresto longitudinale
10. Manopola a stella per battuta longitudinale
11. Manopola di arresto
12. Maniglia di regolazione in altezza
13. Ruota di regolazione angolare
14. Scala per regolazione angolare
15. Interruttore on/off
16. Interruttore di sovraccarico
17. Spingitore
18. Cavo di collegamento elettrico
19. Piedi di supporto apribili
A. Adattatore di aspirazione
B. Chiave ad anello esagonale per montaggio della lama della sega
C. Chiave ad anello esagonale per montaggio della flangia
D. Cappuccio di copertura
E. Vite a testa tonda con intarsio a croce
F. Guida tubolare
G. Manicotto di guida
H. Vite a testa zigrinata
J. Controdado
K. Vite di regolazione in altezza
L. Fissaggio di arresto
M. Vite di bloccaggio per battuta trasversale
N. Pinza di serraggio
P. Vite a testa tonda con intarsio a croce per indicazione angolare
Q. Vite a testa zigrinata di fissaggio della battuta longitudinale
R. Vite a testa tonda con intarsio a croce per sportello di manutenzione
S. Vite a esagono cavo di fissaggio del coltello divisore
T. L'angolo del gruppo di lavoro
U. Vite (autofilettante)
