Gerätebeschreibung

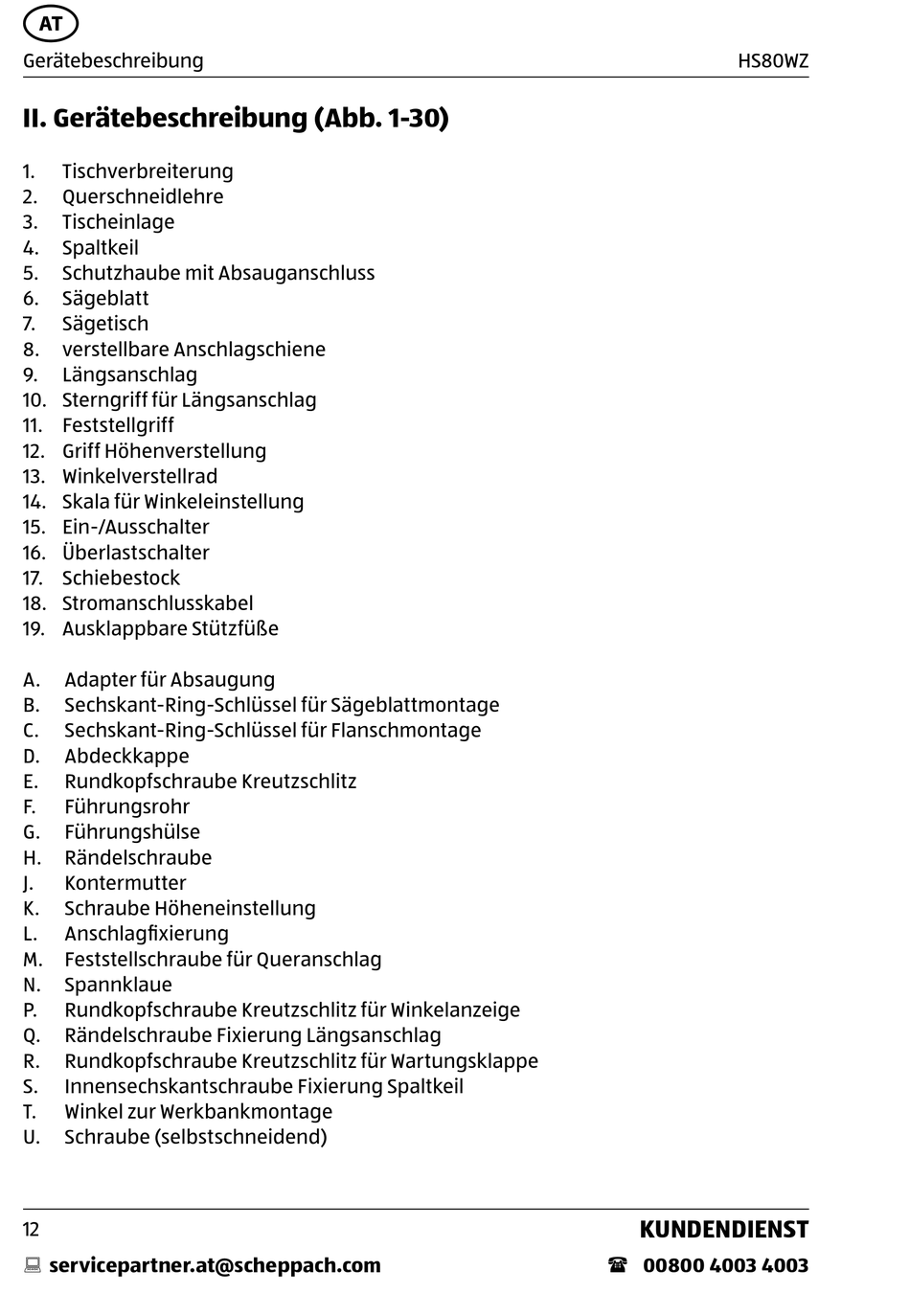

II. Gerätebeschreibung (Abb. 1-30)
1. Tischverbreiterung
2. Querschneidlehre
3. Tischeinlage
4. Spaltkeil
5. Schutzhaube mit Absauganschluss
6. Sägeblatt
7. Sägetisch
8. verstellbare Anschlagschiene
9. Längsanschlag
10. Sterngriff für Längsanschlag
11. Feststellgriff
12. Griff Höhenverstellung
13. Winkelverstellrad
14. Skala für Winkeleinstellung
15. Ein-/Ausschalter
16. Überlastschalter
17. Schiebestock
18. Stromanschlusskabel
19. Ausklappbare Stützfüße
A. Adapter für Absaugung
B. Sechskant-Ring-Schlüssel für Sägeblattmontage
C. Sechskant-Ring-Schlüssel für Flanschmontage
D. Abdeckkappe
E. Rundkopfschraube Kreutzschlitz
F. Führungsrohr
G. Führungshülse
H. Rändelschraube
J. Kontermutter
K. Schraube Höheneinstellung
L. Anschlagfixierung
M. Feststellschraube für Queranschlag
N. Spannklaue
P. Rundkopfschraube Kreutzschlitz für Winkelanzeige
Q. Rändelschraube Fixierung Längsanschlag
R. Rundkopfschraube Kreutzschlitz für Wartungsklappe
S. Innensechskantschraube Fixierung Spaltkeil
T. Winkel zur Werkbankmontage
U. Schraube (selbstschneidend)
