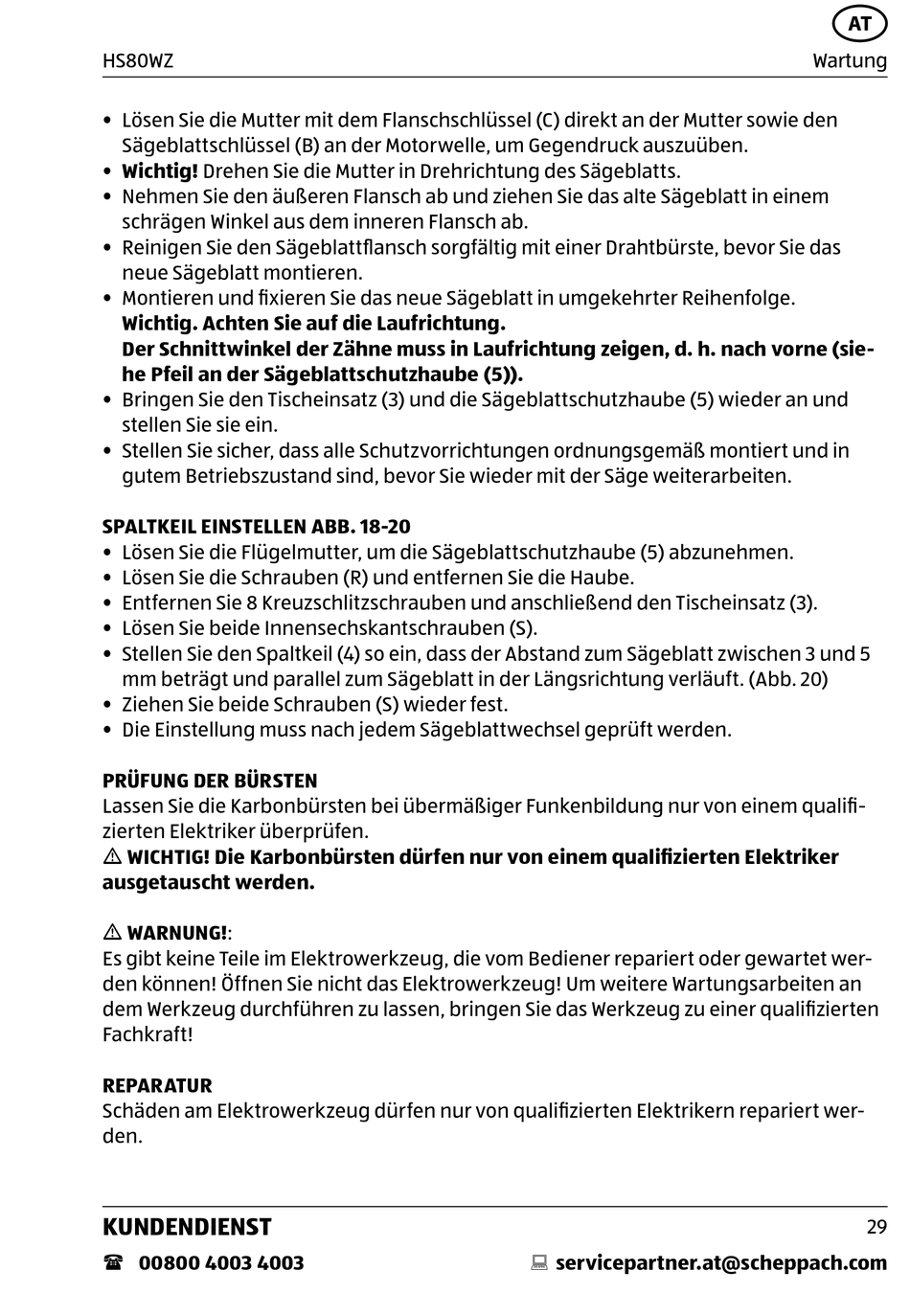

HS80WZ
• Lösen Sie die Mutter mit dem Flanschschlüssel (C) direkt an der Mutter sowie den
Sägeblattschlüssel (B) an der Motorwelle, um Gegendruck auszuüben.
• Wichtig! Drehen Sie die Mutter in Drehrichtung des Sägeblatts.
• Nehmen Sie den äußeren Flansch ab und ziehen Sie das alte Sägeblatt in einem
schrägen Winkel aus dem inneren Flansch ab.
• Reinigen Sie den Sägeblattflansch sorgfältig mit einer Drahtbürste, bevor Sie das
neue Sägeblatt montieren.
• Montieren und fixieren Sie das neue Sägeblatt in umgekehrter Reihenfolge.
Wichtig. Achten Sie auf die Laufrichtung.
Der Schnittwinkel der Zähne muss in Laufrichtung zeigen, d. h. nach vorne (sie-
he Pfeil an der Sägeblattschutzhaube (5)).
• Bringen Sie den Tischeinsatz (3) und die Sägeblattschutzhaube (5) wieder an und
stellen Sie sie ein.
• Stellen Sie sicher, dass alle Schutzvorrichtungen ordnungsgemäß montiert und in
gutem Betriebszustand sind, bevor Sie wieder mit der Säge weiterarbeiten.
SPALTKEIL EINSTELLEN ABB. 18-20
• Lösen Sie die Flügelmutter, um die Sägeblattschutzhaube (5) abzunehmen.
• Lösen Sie die Schrauben (R) und entfernen Sie die Haube.
• Entfernen Sie 8 Kreuzschlitzschrauben und anschließend den Tischeinsatz (3).
• Lösen Sie beide Innensechskantschrauben (S).
• Stellen Sie den Spaltkeil (4) so ein, dass der Abstand zum Sägeblatt zwischen 3 und 5
mm beträgt und parallel zum Sägeblatt in der Längsrichtung verläuft. (Abb. 20)
• Ziehen Sie beide Schrauben (S) wieder fest.
• Die Einstellung muss nach jedem Sägeblattwechsel geprüft werden.
PRÜFUNG DER BÜRSTEN
Lassen Sie die Karbonbürsten bei übermäßiger Funkenbildung nur von einem qualifi-
zierten Elektriker überprüfen.
m WICHTIG! Die Karbonbürsten dürfen nur von einem qualifizierten Elektriker
ausgetauscht werden.
m WARNUNG!:
Es gibt keine Teile im Elektrowerkzeug, die vom Bediener repariert oder gewartet wer-
den können! Öffnen Sie nicht das Elektrowerkzeug! Um weitere Wartungsarbeiten an
dem Werkzeug durchführen zu lassen, bringen Sie das Werkzeug zu einer qualifizierten
Fachkraft!
REPARATUR
Schäden am Elektrowerkzeug dürfen nur von qualifizierten Elektrikern repariert wer-
den.
KUNDENDIENST
 00800 4003 4003
 servicepartner.at@scheppach.com
Wartung
