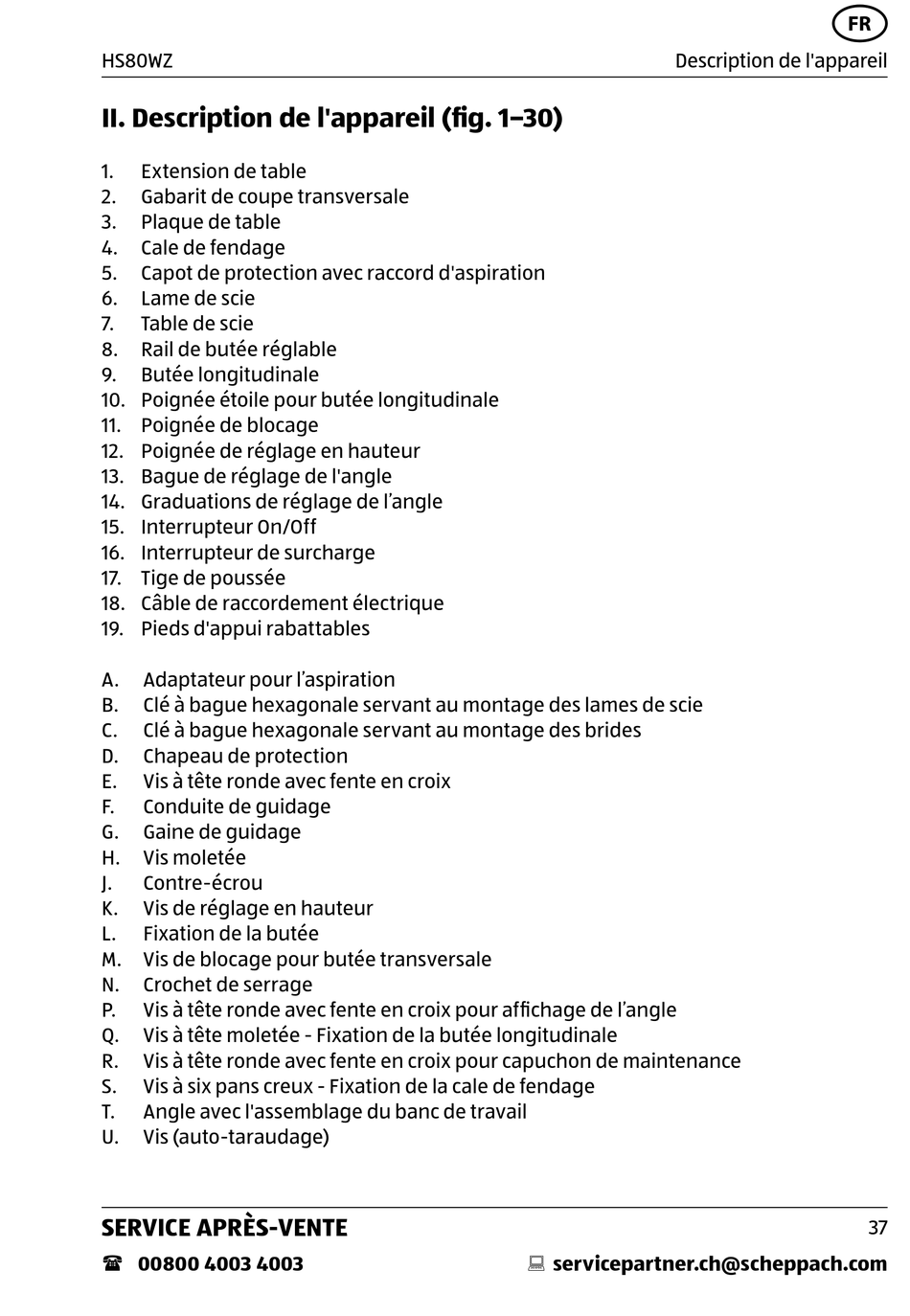

Workzone 170825 Bedienungsanleitung Seite 37

HS80WZ
II. Description de l'appareil (fig. 1–30)
1. Extension de table
2. Gabarit de coupe transversale
3. Plaque de table
4. Cale de fendage
5. Capot de protection avec raccord d'aspiration
6. Lame de scie
7. Table de scie
8. Rail de butée réglable
9. Butée longitudinale
10. Poignée étoile pour butée longitudinale
11. Poignée de blocage
12. Poignée de réglage en hauteur
13. Bague de réglage de l'angle
14. Graduations de réglage de l'angle
15. Interrupteur On/Off
16. Interrupteur de surcharge
17. Tige de poussée
18. Câble de raccordement électrique
19. Pieds d'appui rabattables
A. Adaptateur pour l'aspiration
B. Clé à bague hexagonale servant au montage des lames de scie
C. Clé à bague hexagonale servant au montage des brides
D. Chapeau de protection
E. Vis à tête ronde avec fente en croix
F. Conduite de guidage
G. Gaine de guidage
H. Vis moletée
J. Contre-écrou
K. Vis de réglage en hauteur
L. Fixation de la butée
M. Vis de blocage pour butée transversale
N. Crochet de serrage
P. Vis à tête ronde avec fente en croix pour affichage de l'angle
Q. Vis à tête moletée - Fixation de la butée longitudinale
R. Vis à tête ronde avec fente en croix pour capuchon de maintenance
S. Vis à six pans creux - Fixation de la cale de fendage
T. Angle avec l'assemblage du banc de travail
U. Vis (auto-taraudage)
