MSA501, MBA501
10 Installation
WARNUNG
ACHTUNG
ACHTUNG

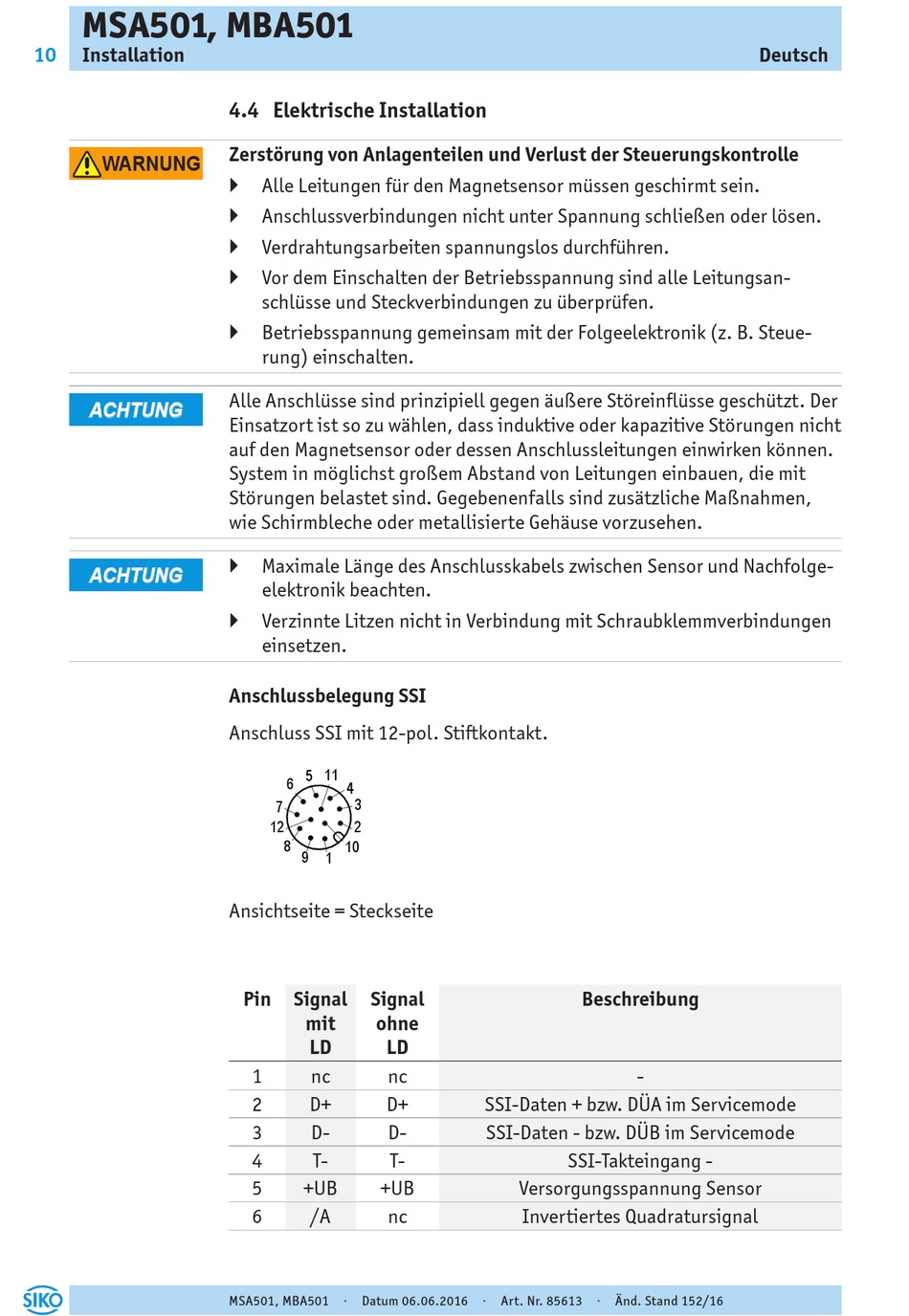

4.4 Elektrische Installation

Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
` Alle Leitungen für den Magnetsensor müssen geschirmt sein.
` Anschlussverbindungen nicht unter Spannung schließen oder lösen.
` Verdrahtungsarbeiten spannungslos durchführen.
` Vor dem Einschalten der Betriebsspannung sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprüfen.
` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
rung) einschalten.
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Magnetsensor oder dessen Anschlussleitungen einwirken können.
System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen.
` Maximale Länge des Anschlusskabels zwischen Sensor und Nachfolge-
elektronik beachten.
` Verzinnte Litzen nicht in Verbindung mit Schraubklemmverbindungen
einsetzen.
Anschlussbelegung SSI
Anschluss SSI mit 12-pol. Stiftkontakt.
11
5
6
4
3
7
12 2
8
10
9
1
Ansichtseite = Steckseite
Pin Signal Signal
mit ohne
LD
1 nc
2 D+
5
3 D-
6
4 T-
7
5 +UB +UB
6 /A
MSA501, MBA501 · Datum 06.06.2016 · Art. Nr. 85613 · Änd. Stand 152/16
1
2
LD 3
4
nc
D+ SSI-Daten + bzw. DÜA im Servicemode
D- SSI-Daten - bzw. DÜB im Servicemode
T-
Versorgungsspannung Sensor
nc Invertiertes Quadratursignal
Beschreibung
-
SSI-Takteingang -
Deutsch
