1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und
sorgfältig durch. Die Bedienungsanleitung gehört zu diesem
Produkt und enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen
haben oder unsicher in Bezug auf die Handhabung des Gerätes sein,
fragen Sie einen Fachmann oder informieren Sie sich im Internet
unter www.indexa.de.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf.
an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Die Mini-Zentrale RZ04 bietet die optimale Lösung für eine
Brandmeldung in Objekten, in denen bis zu 16 Rauch- oder
Hitzemelder zu installieren sind.
Diese Anlage vereint die Vorteile von Rauchwarnmeldern mit vielen
Vorteilen einer Brandmeldeanlage:
!
kostengünstig
!
einfache Verdrahtung
!
bedienerfreundlich
!
kompaktes Design
!
eingebaute Sirenen in den Rauchmeldern
!
Dauerversorgung über 230 Volt
!
notstromgesichert
!
keine Batterien
!
Leitungen werden überwacht
!
entspricht den Normen EN54-2 und EN54-4
Die RZ04 liefert die 8 V / 12 V DC Spannungsversorgung und die
Steuerung für zwei Meldelinien mit jeweils max. 8 CHOR-E
Rauchmeldern oder 500IDT Hitzemeldern. Ein integrierter
Notstromakku hält die Spannungsversorgung für einen begrenzten
Zeitraum bei Netzausfall aufrecht.
Die RZ04 kann ein Alarmsignal - durch erhöhten Stromverbrauch in
der Meldelinie erkennen, den Alarmstatus optisch und akustisch
anzeigen und ein Alarmsignal an ein externes Gerät (z.B. zusätzliche
Sirene, Wählgerät usw.) weitergeben. Zwei Relaisausgänge mit
Wechslerkontakt für Feuer- und Fehlermeldung sowie ein
Sirenenausgang stehen zur Verfügung. Die RZ04 steuert die Sirene
aller CHOR-E Rauchmelder im Alarmfall an. Eine Alarmspeicher-
funktion ist für jede Meldelinie vorhanden. Die RZ04 zeigt die
Unterbrechung, den Kurzschluss oder die Überlastung der Meldelinien
sowie die Unterbrechung des Notstromakkus und des Netzanschlusses
an. Fehlermeldungen werden ebenfalls angezeigt. Jede Meldelinie
kann gesteuert bzw. ausgeschaltet werden. Die Ansteuerung der
Relaisausgänge kann untersagt werden. Durch Tastendruck kann
auch die Ansteuerung aller in Rauchmeldern eingebauten Sirenen
(außer im alarmauslösenden Melder) bei Alarm quittiert werden.
Hierdurch kann der alarmauslösende Melder identifiziert werden
(vorausgesetzt, es ist noch Rauch in der Messkammer des
alarmauslösenden Melders, so dass er weiter piept).
Die RZ04 entspricht den Normen EN54-2 und EN54-4, somit ist eine
Installation nach VDE V 0826-2 möglich.
Das Gerät darf nur von einem Fachmann installiert werden. Zugang zu
den Berechtigungsebenen 2 und 3 darf nur durch berechtigte und
eingewiesene Personen erfolgen.
3. Lieferumfang
!
RZ04 Zentrale
!
5 x 1 kΩ Widerstände (braun/schwarz/rot)
!
folgende Widerstände befinden sich verpackt im Anschlussfach
der Zentrale:
#
2 St. 6,2 kΩ (blau/rot/rot)
#
Ω
1 St. 2,7 k (rot/violett/rot)
!
Notstromakku (befindet sich im Anschlussfach der Zentrale,
noch nicht eingesetzt)

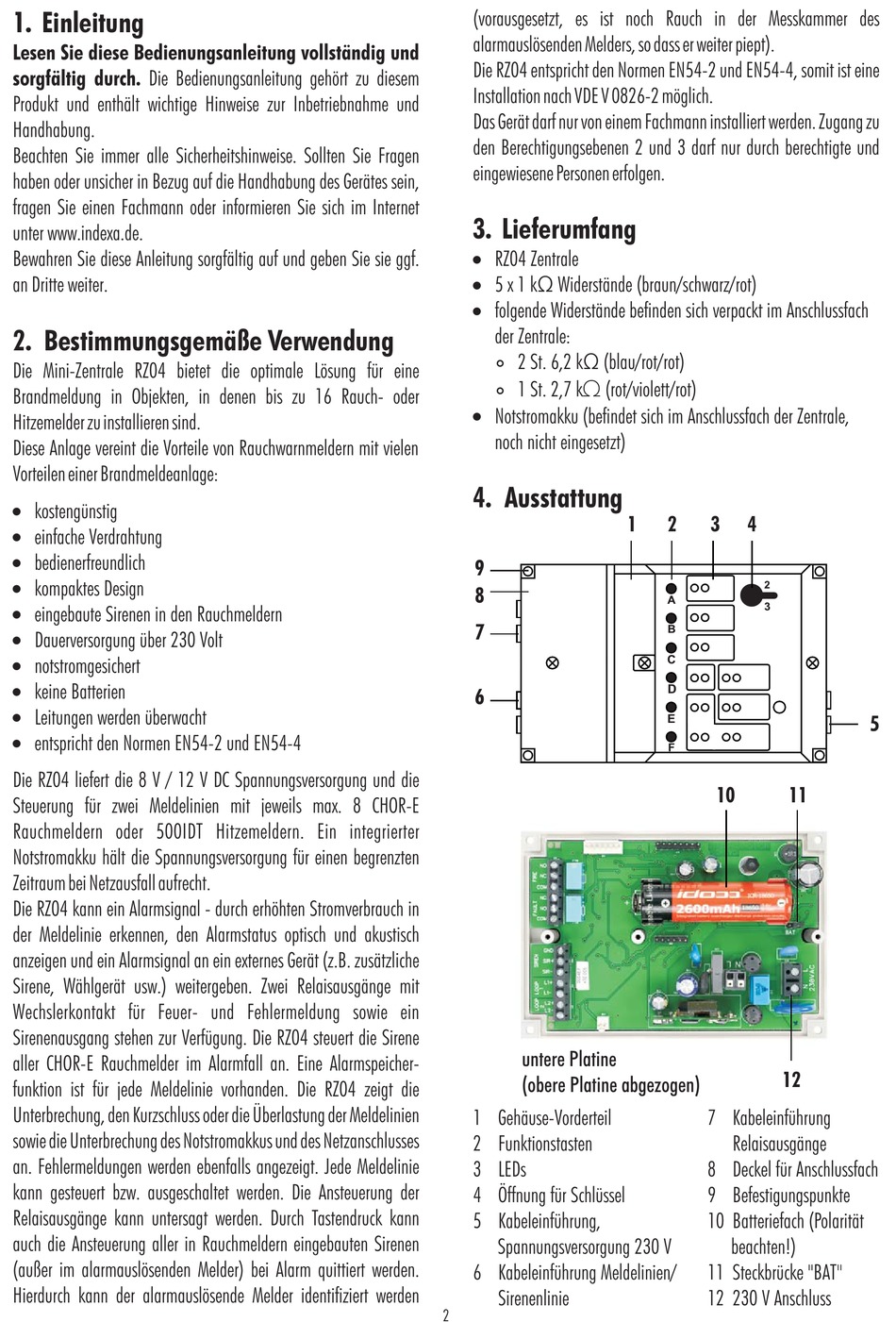

4. Ausstattung
9
8
7
6
untere Platine
(obere Platine abgezogen)
1 Gehäuse-Vorderteil
2 Funktionstasten
3 LEDs
4 Öffnung für Schlüssel
5 Kabeleinführung,
Spannungsversorgung 230 V
6 Kabeleinführung Meldelinien/
Sirenenlinie
2
1
2
3
4
2
A
3
B
C
D
E
F
10
11
12
7 Kabeleinführung
Relaisausgänge
8 Deckel für Anschlussfach
9 Befestigungspunkte
10 Batteriefach (Polarität
beachten!)
11 Steckbrücke "BAT"
12 230 V Anschluss
5
