9. WARTUNG & REPARATUR
9.4.8

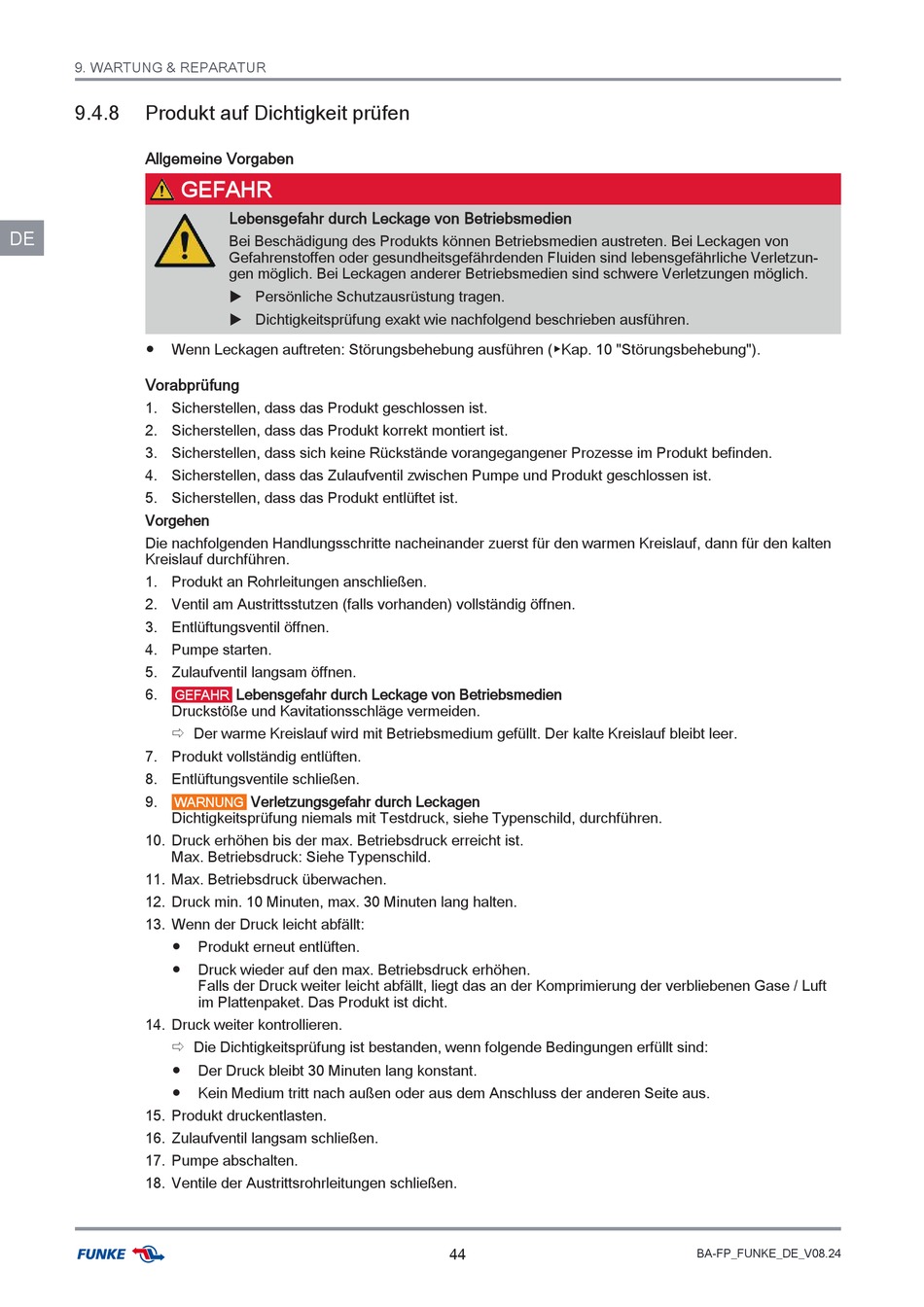

Produkt auf Dichtigkeit prüfen
2316778763
Allgemeine Vorgaben
GEFAHR
DE
●
Wenn Leckagen auftreten: Störungsbehebung ausführen (▶Kap. 10 "Störungsbehebung").
Vorabprüfung
1. Sicherstellen, dass das Produkt geschlossen ist.
2. Sicherstellen, dass das Produkt korrekt montiert ist.
3. Sicherstellen, dass sich keine Rückstände vorangegangener Prozesse im Produkt befinden.
4. Sicherstellen, dass das Zulaufventil zwischen Pumpe und Produkt geschlossen ist.
5. Sicherstellen, dass das Produkt entlüftet ist.
Vorgehen
Die nachfolgenden Handlungsschritte nacheinander zuerst für den warmen Kreislauf, dann für den kalten
Kreislauf durchführen.
1. Produkt an Rohrleitungen anschließen.
2. Ventil am Austrittsstutzen (falls vorhanden) vollständig öffnen.
3. Entlüftungsventil öffnen.
4. Pumpe starten.
5. Zulaufventil langsam öffnen.
6.
GEFAHR
Druckstöße und Kavitationsschläge vermeiden.
ð Der warme Kreislauf wird mit Betriebsmedium gefüllt. Der kalte Kreislauf bleibt leer.
7. Produkt vollständig entlüften.
8. Entlüftungsventile schließen.
9.
WARNUNG
Dichtigkeitsprüfung niemals mit Testdruck, siehe Typenschild, durchführen.
10. Druck erhöhen bis der max. Betriebsdruck erreicht ist.
Max. Betriebsdruck: Siehe Typenschild.
11. Max. Betriebsdruck überwachen.
12. Druck min. 10 Minuten, max. 30 Minuten lang halten.
13. Wenn der Druck leicht abfällt:
●
●
14. Druck weiter kontrollieren.
ð Die Dichtigkeitsprüfung ist bestanden, wenn folgende Bedingungen erfüllt sind:
●
●
15. Produkt druckentlasten.
16. Zulaufventil langsam schließen.
17. Pumpe abschalten.
18. Ventile der Austrittsrohrleitungen schließen.
Lebensgefahr durch Leckage von Betriebsmedien
Bei Beschädigung des Produkts können Betriebsmedien austreten. Bei Leckagen von
Gefahrenstoffen oder gesundheitsgefährdenden Fluiden sind lebensgefährliche Verletzun-
gen möglich. Bei Leckagen anderer Betriebsmedien sind schwere Verletzungen möglich.
u Persönliche Schutzausrüstung tragen.
u Dichtigkeitsprüfung exakt wie nachfolgend beschrieben ausführen.
Lebensgefahr durch Leckage von Betriebsmedien
Verletzungsgefahr durch Leckagen
Produkt erneut entlüften.
Druck wieder auf den max. Betriebsdruck erhöhen.
Falls der Druck weiter leicht abfällt, liegt das an der Komprimierung der verbliebenen Gase / Luft
im Plattenpaket. Das Produkt ist dicht.
Der Druck bleibt 30 Minuten lang konstant.
Kein Medium tritt nach außen oder aus dem Anschluss der anderen Seite aus.
44
BA-FP_FUNKE_DE_V08.24
