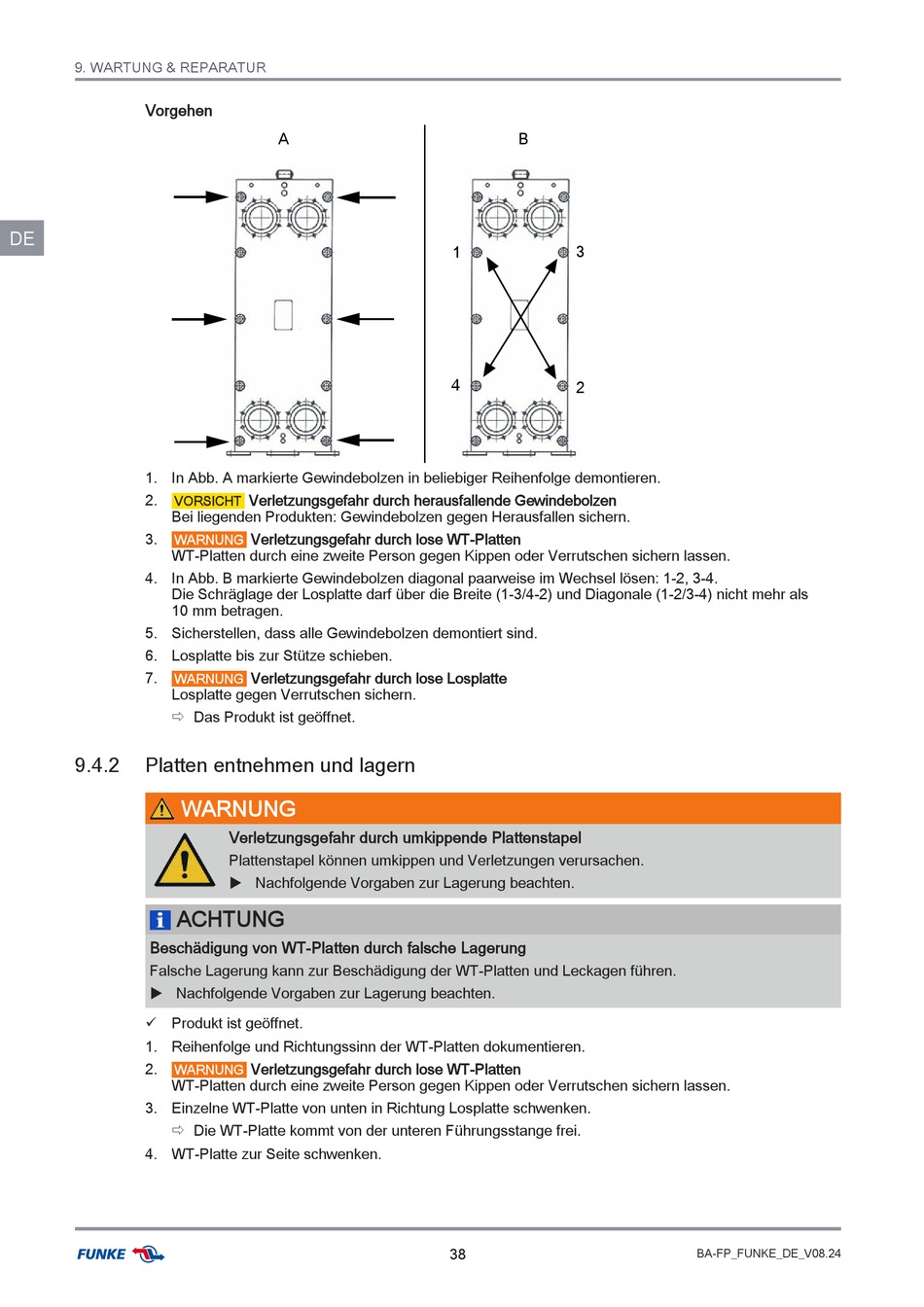

9. WARTUNG & REPARATUR
Vorgehen
DE
1. In Abb. A markierte Gewindebolzen in beliebiger Reihenfolge demontieren.
2.
VORSICHT
Bei liegenden Produkten: Gewindebolzen gegen Herausfallen sichern.
3.
WARNUNG
WT-Platten durch eine zweite Person gegen Kippen oder Verrutschen sichern lassen.
4. In Abb. B markierte Gewindebolzen diagonal paarweise im Wechsel lösen: 1-2, 3-4.
Die Schräglage der Losplatte darf über die Breite (1-3/4-2) und Diagonale (1-2/3-4) nicht mehr als
10 mm betragen.
5. Sicherstellen, dass alle Gewindebolzen demontiert sind.
6. Losplatte bis zur Stütze schieben.
7.
WARNUNG
Losplatte gegen Verrutschen sichern.
ð Das Produkt ist geöffnet.
9.4.2
Platten entnehmen und lagern
2316692363
WARNUNG
ACHTUNG
Beschädigung von WT-Platten durch falsche Lagerung
Falsche Lagerung kann zur Beschädigung der WT-Platten und Leckagen führen.
u Nachfolgende Vorgaben zur Lagerung beachten.
ü Produkt ist geöffnet.
1. Reihenfolge und Richtungssinn der WT-Platten dokumentieren.
2.
WARNUNG
WT-Platten durch eine zweite Person gegen Kippen oder Verrutschen sichern lassen.
3. Einzelne WT-Platte von unten in Richtung Losplatte schwenken.
ð Die WT-Platte kommt von der unteren Führungsstange frei.
4. WT-Platte zur Seite schwenken.
A
Verletzungsgefahr durch herausfallende Gewindebolzen
Verletzungsgefahr durch lose WT-Platten
Verletzungsgefahr durch lose Losplatte
Verletzungsgefahr durch umkippende Plattenstapel
Plattenstapel können umkippen und Verletzungen verursachen.
u Nachfolgende Vorgaben zur Lagerung beachten.
Verletzungsgefahr durch lose WT-Platten
B
3
1
4
2
38
BA-FP_FUNKE_DE_V08.24
