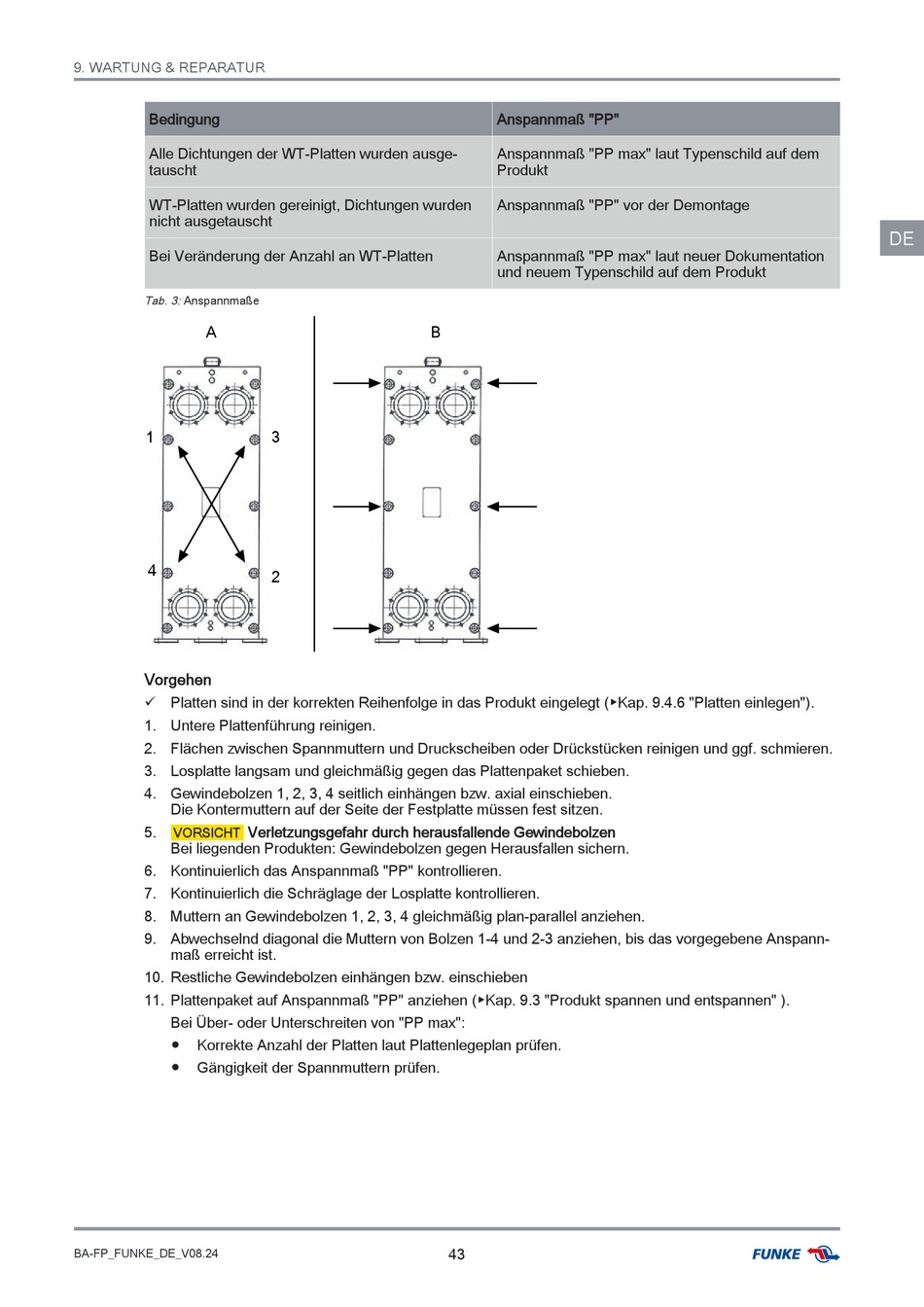

9. WARTUNG & REPARATUR
Bedingung
Alle Dichtungen der WT-Platten wurden ausge-
tauscht
WT-Platten wurden gereinigt, Dichtungen wurden
nicht ausgetauscht
Bei Veränderung der Anzahl an WT-Platten
Tab. 3: Anspannmaße
A
1
4
Vorgehen
ü Platten sind in der korrekten Reihenfolge in das Produkt eingelegt (▶Kap. 9.4.6 "Platten einlegen").
1. Untere Plattenführung reinigen.
2. Flächen zwischen Spannmuttern und Druckscheiben oder Drückstücken reinigen und ggf. schmieren.
3. Losplatte langsam und gleichmäßig gegen das Plattenpaket schieben.
4. Gewindebolzen 1, 2, 3, 4 seitlich einhängen bzw. axial einschieben.
Die Kontermuttern auf der Seite der Festplatte müssen fest sitzen.
5.
VORSICHT
Verletzungsgefahr durch herausfallende Gewindebolzen
Bei liegenden Produkten: Gewindebolzen gegen Herausfallen sichern.
6. Kontinuierlich das Anspannmaß "PP" kontrollieren.
7. Kontinuierlich die Schräglage der Losplatte kontrollieren.
8. Muttern an Gewindebolzen 1, 2, 3, 4 gleichmäßig plan-parallel anziehen.
9. Abwechselnd diagonal die Muttern von Bolzen 1-4 und 2-3 anziehen, bis das vorgegebene Anspann-
maß erreicht ist.
10. Restliche Gewindebolzen einhängen bzw. einschieben
11. Plattenpaket auf Anspannmaß "PP" anziehen (▶Kap. 9.3 "Produkt spannen und entspannen" ).
Bei Über- oder Unterschreiten von "PP max":
●
Korrekte Anzahl der Platten laut Plattenlegeplan prüfen.
●
Gängigkeit der Spannmuttern prüfen.
BA-FP_FUNKE_DE_V08.24
B
3
2
Anspannmaß "PP"
Anspannmaß "PP max" laut Typenschild auf dem
Produkt
Anspannmaß "PP" vor der Demontage
Anspannmaß "PP max" laut neuer Dokumentation
und neuem Typenschild auf dem Produkt
43
DE
