Funktion und Aufbau
2202134027
Funktion
DE
Der Plattenwärmetauscher überträgt Wärme von einem wärmeabgebenden Medium auf ein wärmeaufneh-
mendes Medium.
Aufbau
Das Produkt besteht aus einem Paket aus dicht aneinandergereihten Wärmetauscherplatten (WT-Platten).
Das Plattenpaket wird zwischen Festplatte und Losplatte gleichmäßig mit Spannmuttern und Gewindebol-
zen zusammengepresst.
Die WT-Platten sind profiliert und haben Durchlassöffnungen. Jede zweite Platte ist um 180° gedreht. Zwi-
schen den Platten befinden sich Fließspalte.
In jeder Platte sind elastische Dichtungen eingeknüpft oder eingeklebt, um das Medium in den Fließspal-
ten nach außen abzudichten.
Das Produkt kann über eine oder mehrere Erdungslaschen verfügen. Position und Ausführung der
Erdungslasche sind auftragsspezifisch, Ausführung siehe Spezifikationsblatt (▶Kap. 1.3 "Mitgeltende
Dokumente und weiterführende Informationen").
10
9
8
7
6
1
3
5
7
9

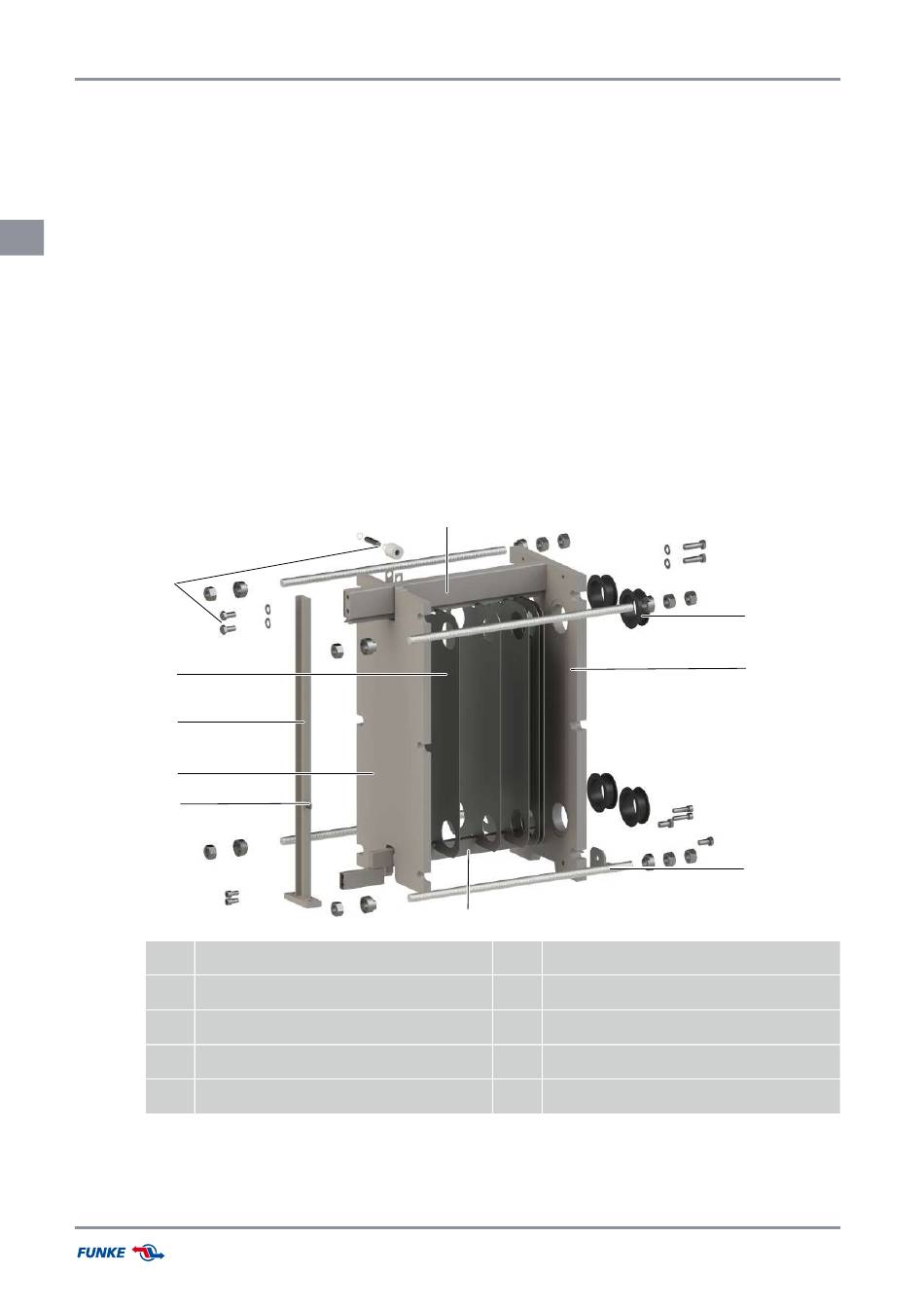

Anspannmaß
Das Anspannmaß "PP" gibt an, wie fest oder lose die WT-Platten gespannt sind. Das Anspannmaß ent-
spricht der Länge des Plattenpakets.
Träger
Festplatte
Untere Plattenführung
Losplatte
Wärmetauscherplatten
1
5
2
Gummiformteile
4
Gewindebolzen
6
Erdungslasche (optional)
8
Stütze
10
Befestigungsschrauben
14
2
3
4
