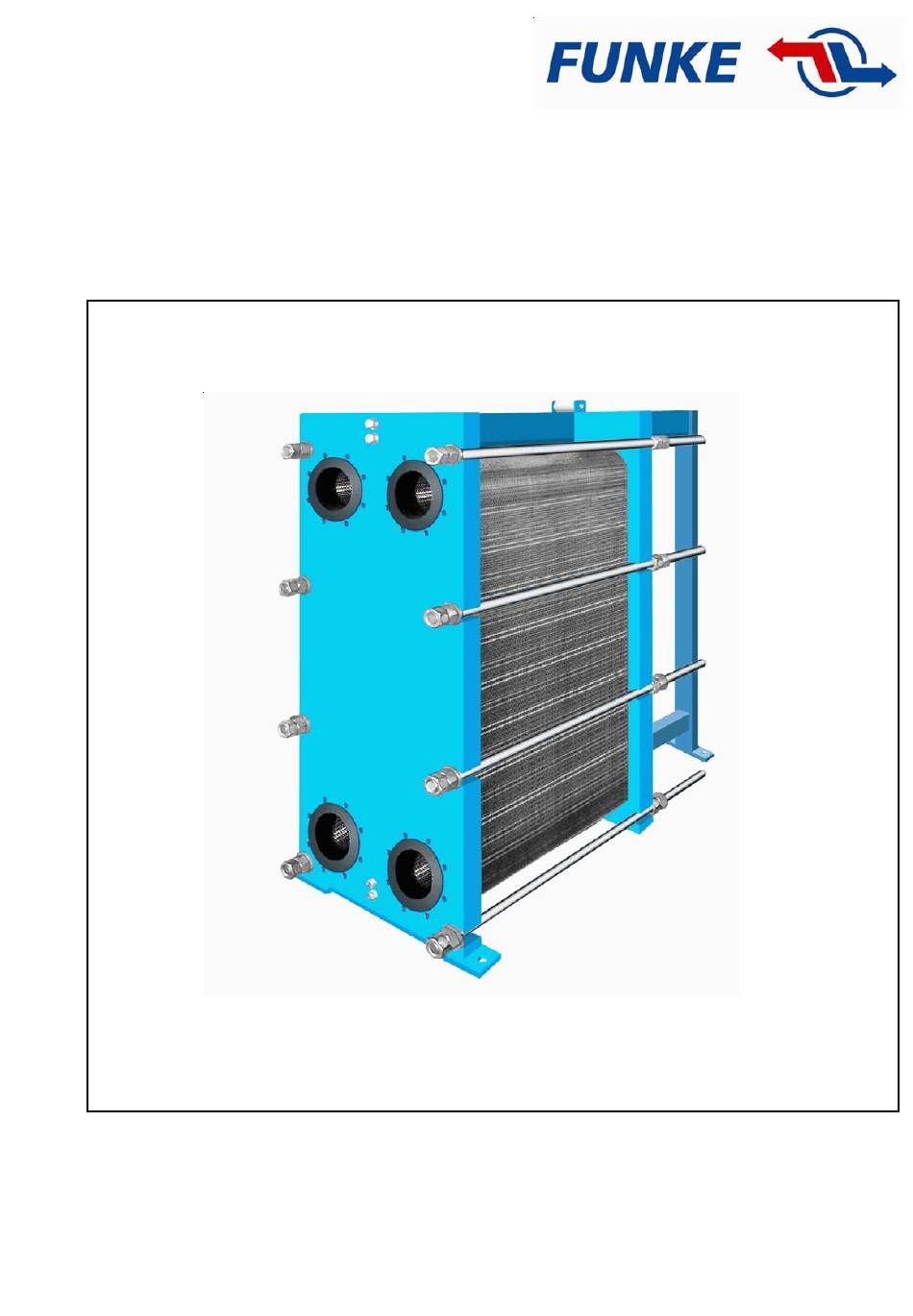

- Seite 1 Plattenwärmeaustauscher Baureihen FP, FPS, FPG, FPSF, FPSS Allgemeine Darstellung FP-Baureihen Ausgabe 10/2003 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
FUNKE WÄRMEAUSTAUSCHER APPARATEBAU GmbH Bestimmungsgemäße Verwendung....S.3 Zur Dessel 1, D-31028 Gronau/Leine Identifikation/Typenschild........S.3 Telefon: +49 (0) 5182 582-0, Telefax: +49 (0) 5182 582-48 e-Mail: info@funke.de, Internet: www. funke.de Sicherheitshinweise ......S.4 1.1 Benutzerhinweise Aufbau und Funktion Diese Anleitung bezieht sich auf die Normalausführungen der FUNKE-Plattenwärmeaustauscher (PWT). -
Seite 3: Bestimmungsgemäße Verwendung
Betriebsweise ist die schriftliche Zustimmung seitens FUNKE einzuholen, andernfalls können Garantie- und Haftungsansprüche erlöschen. 1.3 Identifikation/Typenschild Jeder FUNKE-PWT wird mit einem Typen- und Datenschild ausgeliefert, dessen Zugänglichkeit und Lesbarkeit jederzeit gewährleistet sein muss. Das Schild ist an der Außenseite Prinzipieller Aufbau des Typenschildes: der Anschlussplatte befestigt und enthält folgende Daten:... -
Seite 4: Grundlegende Sicherheitsvorschriften
2.0 Grundlegende Sicherheitsvorschriften Achtung! Plattenwärmeaustauscher (PWT) sind Druckgeräte und Arbeiten am PWT dürfen nur ausgeführt werden, wenn das dürfen nur von fachlich qualifiziertem Bedienungs- und Gerät nicht unter Druck steht, entleert wurde und die Wartungspersonal angeschlossen, betrieben und gewartet Temperatur nicht über 40° Celsius beträgt! werden! Es sind nationale und internationale Vorschriften über Beim Arbeiten mit den Wärmetauscher-Platten sind geeig-... -
Seite 5: Funktionsbeschreibung/Funktionsdarstellungen
3.2 Funktionsbeschreibung / Funktionsdarstellungen Der PWT enthält ein Paket aneinandergereihter profilierter Platten mit Durchlaßöffnungen. Durch die um 180° gedrehte Anordnung jeder zweiten Platte entsteht jeweils ein Fließspalt. Die in jede Platte eingeknüpften bzw. eingeklebten Dichtungen ermöglichen eine zuverlässige Abdichtung der Fließspalte nach außen und gegenüber dem zweiten am Wärmetausch beteiligten Medium. -
Seite 6: Anschlusslage Ein- Und Mehrwegig
3.4 Anschlusslage ein- und mehrwegig Abb. 5 Schaltung einwegig Schaltung zweiwegig Schaltung dreiwegig Die Belegung der Anschlüsse jedes PWT erfolgt auftrags- Wichtig! bezogen individuell und ist in der auftragsbezogenen Spezifi- kation sowie auf dem Typenschild genau festgelegt! 4.0 Transport und Installation Achtung! 4.1 Transporthandling und Aufstellung Der PWT darf nicht an den... -
Seite 7: Raumbedarf/Mindestabstände
Die hier angegebenen Mindestabstände sind erforderlich, um alle Wartungs- und Servicearbeiten (z.B. Austausch von Platten oder Nachspannen des Plattenpakets) am Aufstellort zügig durchführen zu können. Reduzierungen der Mindestabstände sollten mit FUNKE abgestimmt werden. 4.3 Umgebungsbedingungen - Anforderungen an den Aufstellort / Lagerort... -
Seite 8: Rohrleitungsmontage
Doku- mentation sowie auf dem Typenschild genau festgelegt. „pp max.“ Eine abweichende Medienführung/Anschlussbelegung ist nur nach schriftlicher Genehmigung durch Funke zulässig. Achtung! Öffnungsraum Es dürfen keine Kräfte oder Schwingungen auf die An- schlüsse des PWT einwirken. -
Seite 9: Betrieb
5.3 Betrieb 5.4 Betriebsbedingtes Abschalten/ längere Außerbetriebnahme Achtung! Bei einem kurzfristigen Abschalten des PWT wie folgt vorge- hen: Während des Betriebs des PWT dürfen die auf dem Typen- 1. Langsames Schließen der Zulaufventile (zuerst die Fließ schild und in der Technischen Dokumentation angegebenen richtung mit dem höheren Druck). -
Seite 10: Abschalten Und Öffnen Des Pwt
Abb. 6 6.2 Abschalten und Öffnen des PWT Beispiel-Schema zum Lösen der Spannschrauben 1. Langsames Schließen der Zulaufventile (die Seite mit an der Losplatte: dem höheren Druck zuerst) 2. Pumpen abschalten. Abb. 14 3. Ventile der Austrittsrohrleitungen schließen. 4. PWT auf ca. 40° C abkühlen lassen. 5. -
Seite 11: Reinigung Der Platten
Abb. 6 Entnahme der Platten: Für Öle, Fette, Biologische Verschmutzungen z.B. durch Algen oder Bakterien: Reinigungsmittel: Natronlauge Konzentration: max. 4% Temperatur: 85°C empfohlene Einwirkzeit: bis zu 24 h Die Sicherheitsvorschriften der Reinigungsmittelhersteller sind dabei unbedingt zu beachten! Für alle Reinigungsarbeiten nur chloridfreies bzw. chloridarmes Wasser geringer Härte verwenden! Abb. -
Seite 12: Austausch Von Platten Und Dichtungen
6.4 Austausch von Platten und Dichtungen Der weitaus größte Teil der PWT-Dichtungen wird in der Dichtungsnut kleberlos mechanisch fixiert. Spezielle Noppen an den Dichtungen sind in entsprechende Löcher in der Platte eingeknüpft. (Bild 19/20) Diese Dichtungen können sehr schnell ausgetauscht werden. Zu beachten ist hierbei, daß... -
Seite 13: Schließen Und Spannen Des Pwt
6.5 Schließen und Spannen des PWT Vor dem Schließen des PWT sind folgende Arbeiten durchzu- führen: 1. Überprüfen, ob alle Dichtungen und die Platten sauber sind. (Auch kleine Fremdkörper auf den Dichtungen können Leckagen verursachen!) 2. Sauberkeit der Dichtringe bzw. Gummiformteile in den Abb. -
Seite 14: Allgemeine Wartungsarbeiten
Falls das aktuelle „pp“ - Maß nicht erreicht oder überschritten wird, ist die korrekte Anzahl der Platten laut Legeplan zu Achtung! überprüfen. Außerdem ist die Gängigkeit der Spannmuttern zu kontrollieren. Weist das Plattenpaket während der Druckprobe noch Vor jedem Nachspannen muss der PWT drucklos geschaltet Undichtigkeiten auf, kann schrittweise nachgespannt werden, werden! bis daß... - Seite 15 2. PWT öffnen, wie unter 6.0 beschrieben! Falls nötig, muss ein spezielles Riss-Suchverfahren ange- 3. Einwandfreien Sitz der 1. Plattendichtung an der Gestell- wendet werden. Hierzu sollte Funke kontaktiert werden. platte prüfen und korrigieren. Gegebenenfalls Dichtung säubern oder austauschen. Stark sinkende Leistung des PWT 4.
