9. WARTUNG & REPARATUR
9.3

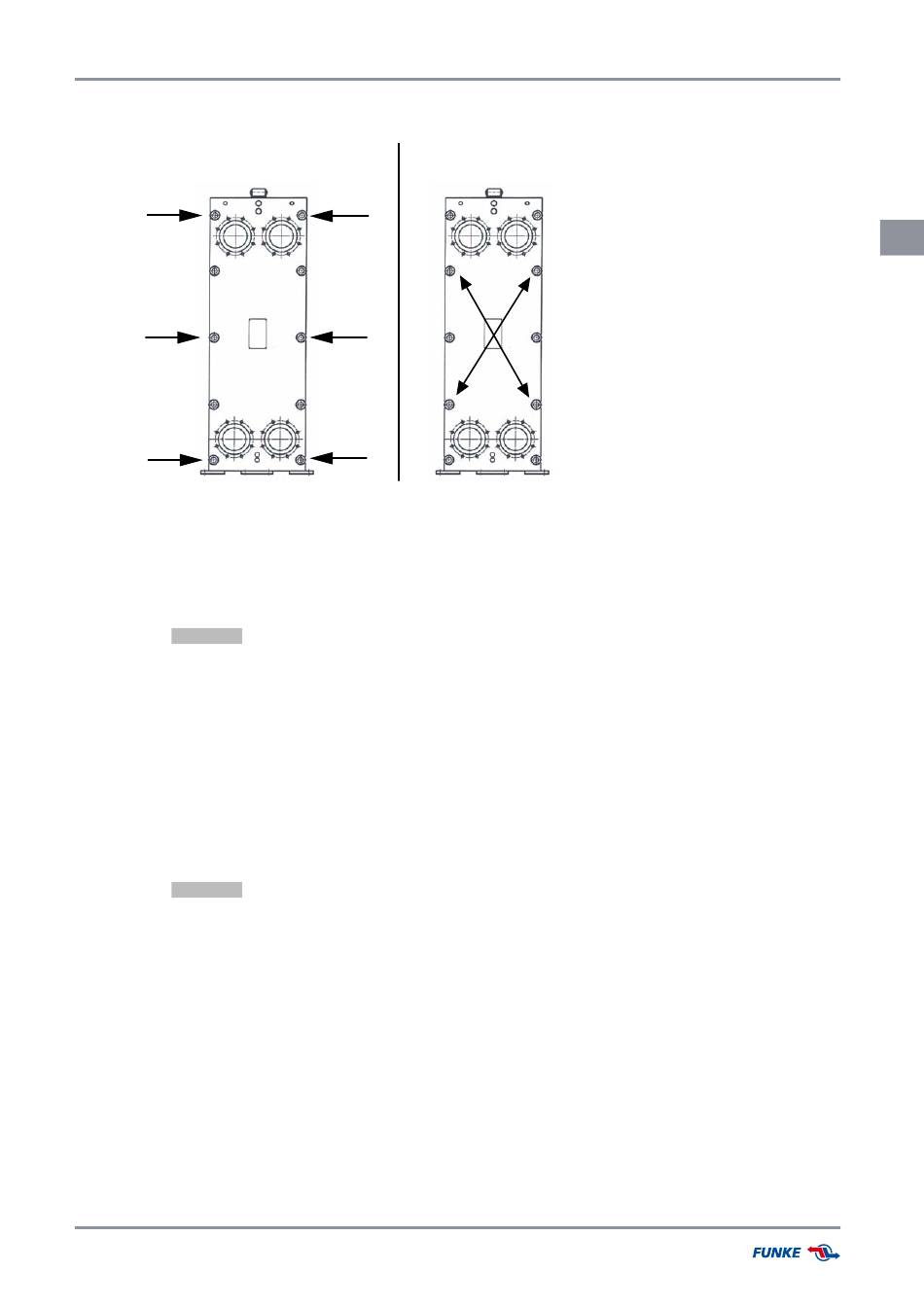

Produkt spannen und entspannen
2770799115
Produkt spannen
ü Produkt ist vollständig entleert.
ü Produkt ist drucklos geschaltet.
1. Muttern an Gewindebolzen 1-4 gleichmäßig plan-parallel anziehen. Abwechselnd diagonal die Muttern
von Bolzen 1-2 und 3-4 anziehen.
2. Grenzwerte des Anspannmaßes "PP" einhalten (▶Kap. 3.3 "Typenschild").
Beschädigungen durch falsches Anspannmaß
ACHTUNG
Die Schräglage der Losplatte darf beim Spannen nicht mehr als 10 mm über die Breite (1-3/4-2)
und nicht mehr als 20 mm über die Diagonale (1-2/3-4) betragen. Bei dem erreichten endgültigen
Anspannmaß "PP" darf zwischen den einzelnen Muttern die Differenz nicht mehr als 2 mm betra-
gen.
3. Restliche Gewindebolzen anziehen.
Produkt entspannen
ü Produkt ist vollständig entleert.
ü Produkt ist drucklos geschaltet.
1. Muttern an Gewindebolzen 1-4 gleichmäßig plan-parallel lösen. Abwechselnd diagonal die Muttern
von Bolzen 1-2 und 3-4 lösen.
2. Grenzwerte des Anspannmaßes "PP" einhalten (▶Kap. 3.3 "Typenschild").
Beschädigungen durch falsches Anspannmaß
ACHTUNG
Die Schräglage der Losplatte darf beim Spannen nicht mehr als 10 mm über die Breite (1-3/4-2)
und nicht mehr als 20 mm über die Diagonale (1-2/3-4) betragen. Bei dem erreichten endgültigen
Anspannmaß "PP" darf zwischen den einzelnen Muttern die Differenz nicht mehr als 2 mm betra-
gen.
3. Restliche Gewindebolzen lösen.
BA-FP_FUNKE_DE_V08.24
A
1
4
B
3
2
35
DE
