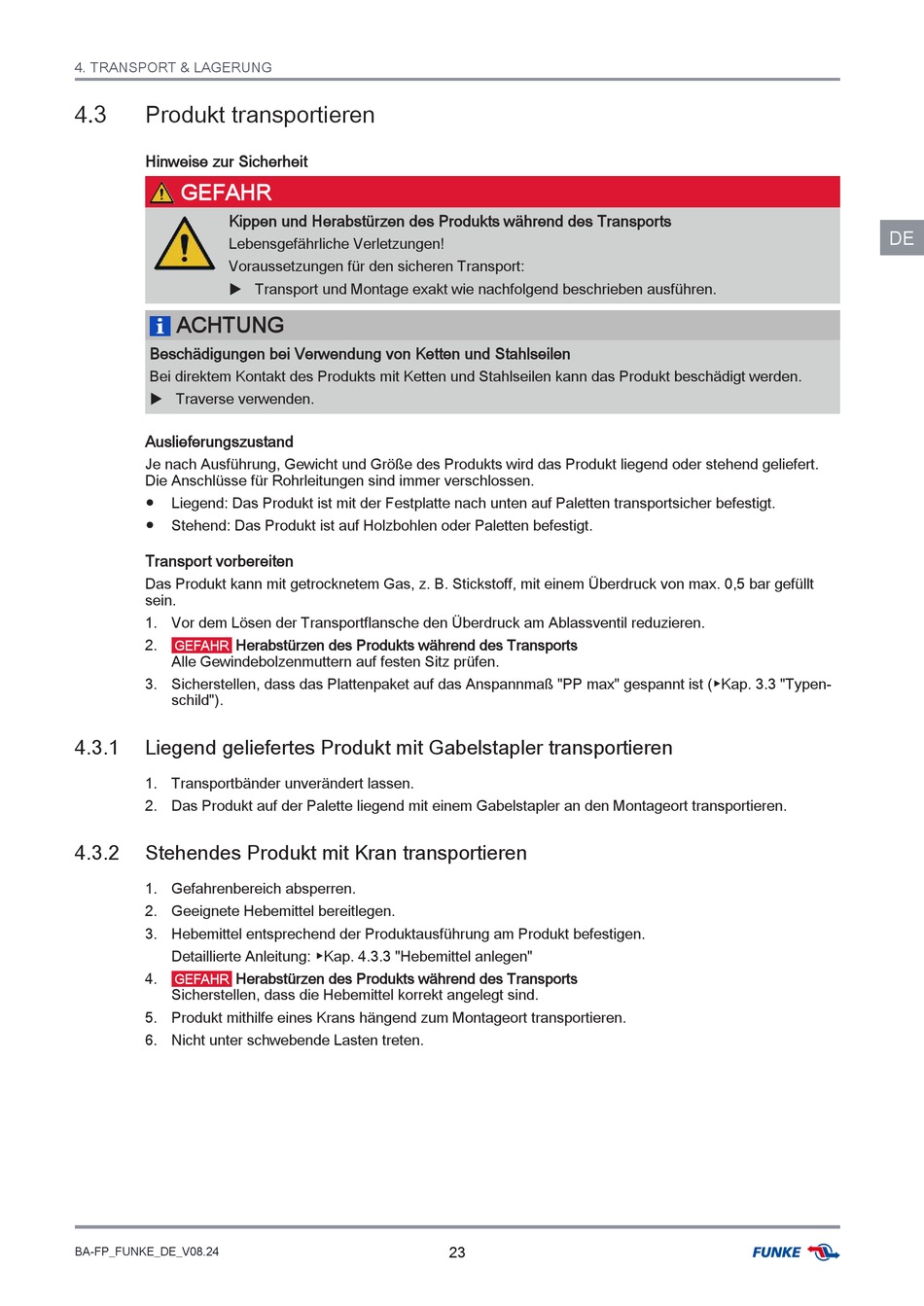

4. TRANSPORT & LAGERUNG
4.3
Produkt transportieren
2206174091
Hinweise zur Sicherheit
GEFAHR
Kippen und Herabstürzen des Produkts während des Transports
Lebensgefährliche Verletzungen!
Voraussetzungen für den sicheren Transport:
u Transport und Montage exakt wie nachfolgend beschrieben ausführen.
ACHTUNG
Beschädigungen bei Verwendung von Ketten und Stahlseilen
Bei direktem Kontakt des Produkts mit Ketten und Stahlseilen kann das Produkt beschädigt werden.
u Traverse verwenden.
Auslieferungszustand
Je nach Ausführung, Gewicht und Größe des Produkts wird das Produkt liegend oder stehend geliefert.
Die Anschlüsse für Rohrleitungen sind immer verschlossen.
●
Liegend: Das Produkt ist mit der Festplatte nach unten auf Paletten transportsicher befestigt.
●
Stehend: Das Produkt ist auf Holzbohlen oder Paletten befestigt.
Transport vorbereiten
Das Produkt kann mit getrocknetem Gas, z. B. Stickstoff, mit einem Überdruck von max. 0,5 bar gefüllt
sein.
1. Vor dem Lösen der Transportflansche den Überdruck am Ablassventil reduzieren.
Herabstürzen des Produkts während des Transports
2.
GEFAHR
Alle Gewindebolzenmuttern auf festen Sitz prüfen.
3. Sicherstellen, dass das Plattenpaket auf das Anspannmaß "PP max" gespannt ist (▶Kap. 3.3 "Typen-
schild").
4.3.1
Liegend geliefertes Produkt mit Gabelstapler transportieren
2259164939
1. Transportbänder unverändert lassen.
2. Das Produkt auf der Palette liegend mit einem Gabelstapler an den Montageort transportieren.
4.3.2
Stehendes Produkt mit Kran transportieren
2259166859
1. Gefahrenbereich absperren.
2. Geeignete Hebemittel bereitlegen.
3. Hebemittel entsprechend der Produktausführung am Produkt befestigen.
Detaillierte Anleitung: ▶Kap. 4.3.3 "Hebemittel anlegen"
4.
GEFAHR
Herabstürzen des Produkts während des Transports
Sicherstellen, dass die Hebemittel korrekt angelegt sind.
5. Produkt mithilfe eines Krans hängend zum Montageort transportieren.
6. Nicht unter schwebende Lasten treten.
BA-FP_FUNKE_DE_V08.24
23
DE
