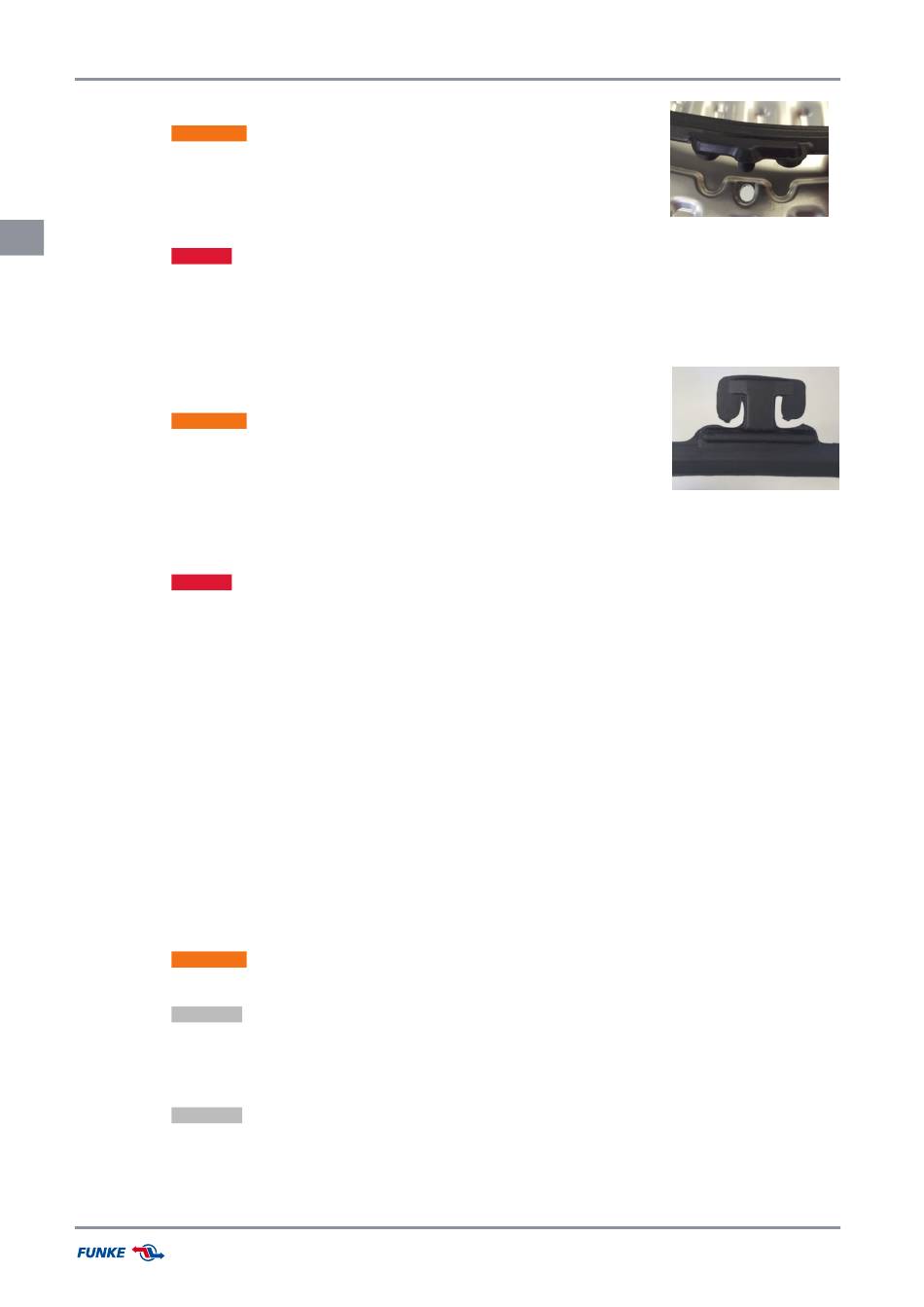

9. WARTUNG & REPARATUR
Dichtungen mit Noppen
1.
WARNUNG
WT-Platte auf der Arbeitsfläche ablegen.
2. Alte Dichtung entfernen.
3. Dichtungsnut gründlich reinigen.
Dichtungsnut muss fettfrei, trocken und sauber sein.
4. Neue Dichtung in die Dichtungsnut einsetzen.
DE
5.
GEFAHR
Sicherstellen, dass nur Dichtungen des gleichen Typs verwendet werden.
6. Noppen der neuen Dichtung in entsprechende Aussparungen an der WT-
Platte einknüpfen.
7. Sicherstellen, dass die neue Dichtung korrekt und fest in der Dichtungsnut
sitzt.
Dichtungen mit Clip-On und Noppen (Clip+Push Dichtungen)
Clip-On Dichtungen verfügen zusätzlich zu Noppen über Dichtungszungen.
1.
WARNUNG
WT-Platte auf der Arbeitsfläche ablegen.
2. Alte Dichtung entfernen.
3. Dichtungsnut gründlich reinigen.
Dichtungsnut muss trocken, sauber und frei von Fett sein.
4. Dichtungsnut gründlich reinigen.
Dichtungsnut muss trocken, sauber und frei von Fett sein.
5. Neue Dichtung in die Dichtungsnut einsetzen.
6.
GEFAHR
Sicherstellen, dass nur Dichtungen des gleichen Typs verwendet werden.
7. Dichtungszungen an den dafür vorgesehenen Stellen über die Platten-
kante stülpen.
8. Noppen der Dichtung in die entsprechenden Aussparungen an der WT-
Platte einknüpfen.
9. Sicherstellen, dass Dichtung korrekt und fest in der Dichtungsnut sitzt.
Geklebte Dichtungen und Anfangsdichtungen
Benötigtes Werkzeug:
●
Heißluftfön
●
Kurzgeschnittener Pinsel
●
Fusselfreies Tuch
●
Kurzer Schraubendreher (bei Plattengrößen 04, 08, 14, 20)
●
Stumpfer Gegenstand aus Holz oder Kunststoff
●
Zusätzliche WT-Platte ohne Dichtung
●
Ebene Stahlplatte
Alte Dichtungen entfernen:
1.
WARNUNG
WT-Platte auf der Arbeitsfläche ablegen.
2. Rückseite der Dichtungsnut mit Heißluft auf etwa 150 °C erhitzen.
ACHTUNG
bilden!
ð Der Kleber wird weich.
3. Dichtung aus der Dichtungsnut ziehen.
4. Kleberückstände mit einem stumpfen Gegenstand aus Holz oder Kunststoff entfernen.
ACHTUNG
5. Dichtungsnut gründlich reinigen.
Dichtungsnut muss trocken, sauber und frei von Fett sein.
Verletzungsgefahr durch lose WT-Platten
Lebensgefahr durch Leckage von Betriebsmedien
Verletzungsgefahr durch lose WT-Platten
Lebensgefahr durch Leckage von Betriebsmedien
Verletzungsgefahr durch lose WT-Platten
Grenzwerte einhalten! Platten dürfen nicht überhitzen! Es dürfen sich keine Anlauffarben
Plattenoberfläche nicht zerkratzen
40
BA-FP_FUNKE_DE_V08.24
