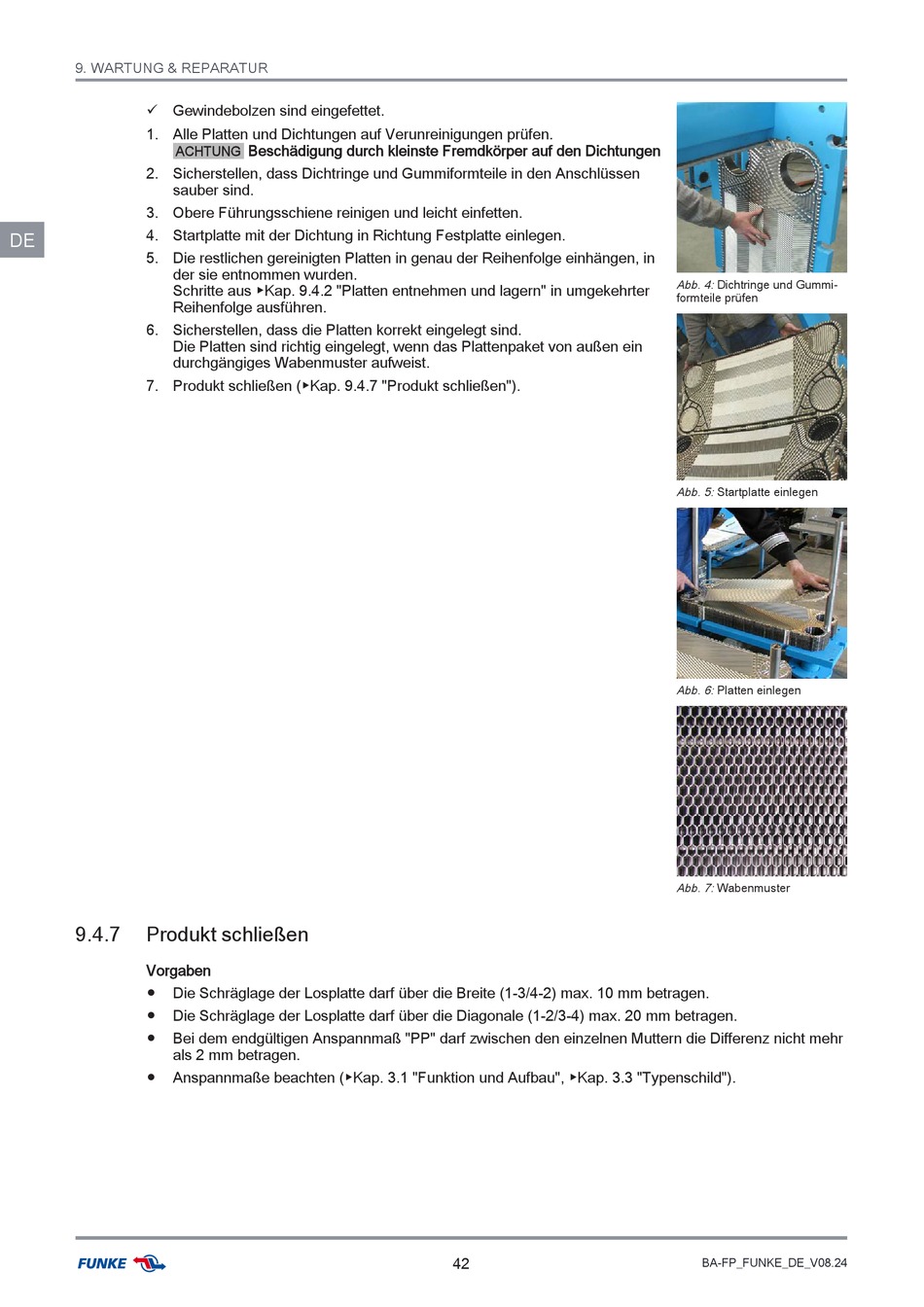

9. WARTUNG & REPARATUR
ü Gewindebolzen sind eingefettet.
1. Alle Platten und Dichtungen auf Verunreinigungen prüfen.
ACHTUNG
2. Sicherstellen, dass Dichtringe und Gummiformteile in den Anschlüssen
sauber sind.
3. Obere Führungsschiene reinigen und leicht einfetten.
4. Startplatte mit der Dichtung in Richtung Festplatte einlegen.
DE
5. Die restlichen gereinigten Platten in genau der Reihenfolge einhängen, in
der sie entnommen wurden.
Schritte aus ▶Kap. 9.4.2 "Platten entnehmen und lagern" in umgekehrter
Reihenfolge ausführen.
6. Sicherstellen, dass die Platten korrekt eingelegt sind.
Die Platten sind richtig eingelegt, wenn das Plattenpaket von außen ein
durchgängiges Wabenmuster aufweist.
7. Produkt schließen (▶Kap. 9.4.7 "Produkt schließen").
9.4.7
Produkt schließen
2316776843
Vorgaben
●
Die Schräglage der Losplatte darf über die Breite (1-3/4-2) max. 10 mm betragen.
●
Die Schräglage der Losplatte darf über die Diagonale (1-2/3-4) max. 20 mm betragen.
●
Bei dem endgültigen Anspannmaß "PP" darf zwischen den einzelnen Muttern die Differenz nicht mehr
als 2 mm betragen.
●
Anspannmaße beachten (▶Kap. 3.1 "Funktion und Aufbau", ▶Kap. 3.3 "Typenschild").
Beschädigung durch kleinste Fremdkörper auf den Dichtungen
42
Abb. 4: Dichtringe und Gummi-
formteile prüfen
Abb. 5: Startplatte einlegen
Abb. 6: Platten einlegen
Abb. 7: Wabenmuster
BA-FP_FUNKE_DE_V08.24
