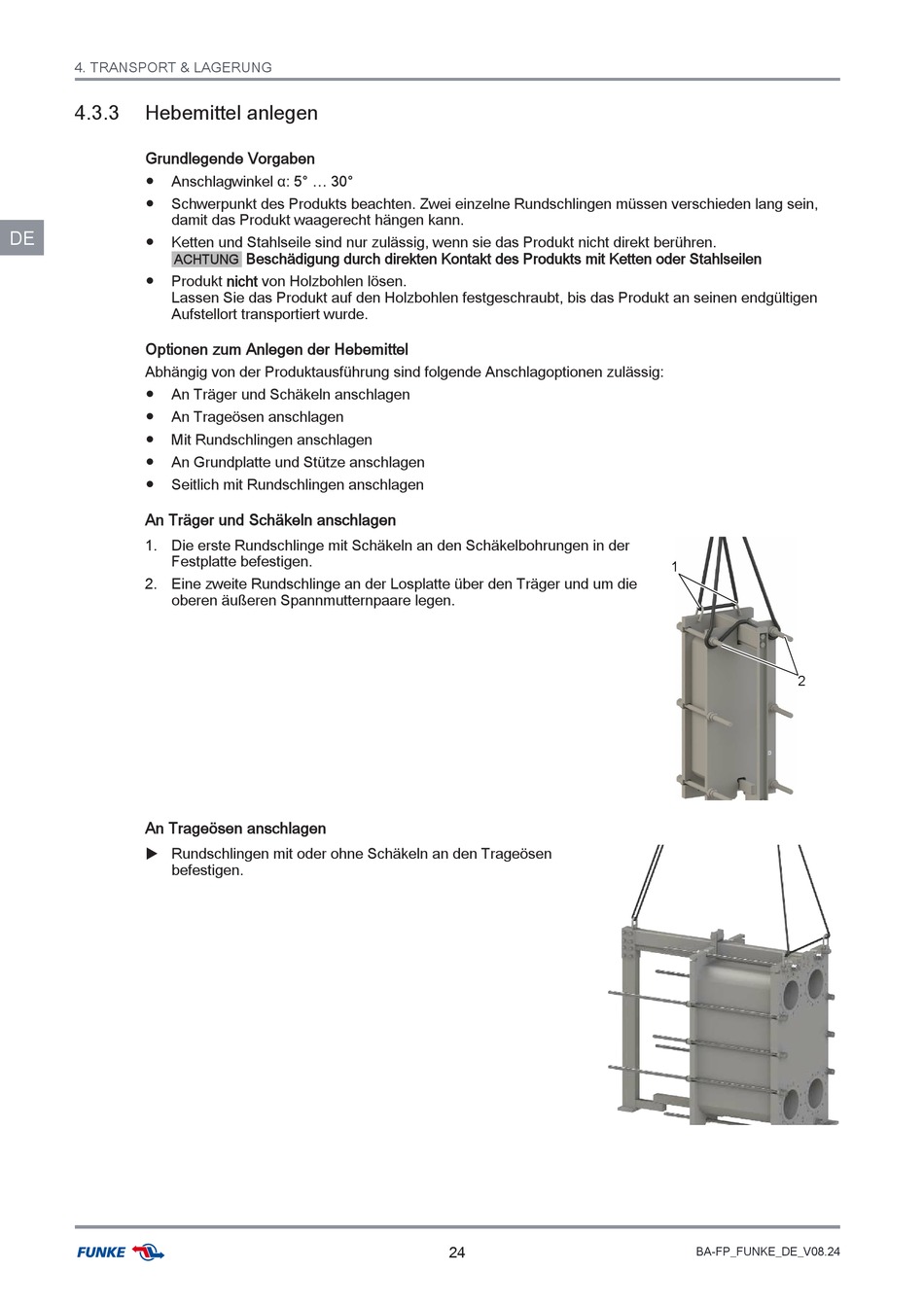

4. TRANSPORT & LAGERUNG
4.3.3
Hebemittel anlegen
2237360395
Grundlegende Vorgaben
Anschlagwinkel α: 5° ... 30°
Schwerpunkt des Produkts beachten. Zwei einzelne Rundschlingen müssen verschieden lang sein,
damit das Produkt waagerecht hängen kann.
DE
Ketten und Stahlseile sind nur zulässig, wenn sie das Produkt nicht direkt berühren.
ACHTUNG
Produkt nicht von Holzbohlen lösen.
Lassen Sie das Produkt auf den Holzbohlen festgeschraubt, bis das Produkt an seinen endgültigen
Aufstellort transportiert wurde.
Optionen zum Anlegen der Hebemittel
Abhängig von der Produktausführung sind folgende Anschlagoptionen zulässig:
An Träger und Schäkeln anschlagen
An Trageösen anschlagen
Mit Rundschlingen anschlagen
An Grundplatte und Stütze anschlagen
Seitlich mit Rundschlingen anschlagen
An Träger und Schäkeln anschlagen
1. Die erste Rundschlinge mit Schäkeln an den Schäkelbohrungen in der
Festplatte befestigen.
2. Eine zweite Rundschlinge an der Losplatte über den Träger und um die
oberen äußeren Spannmutternpaare legen.
An Trageösen anschlagen
u Rundschlingen mit oder ohne Schäkeln an den Trageösen
befestigen.
Beschädigung durch direkten Kontakt des Produkts mit Ketten oder Stahlseilen
24
1
2
BA-FP_FUNKE_DE_V08.24
