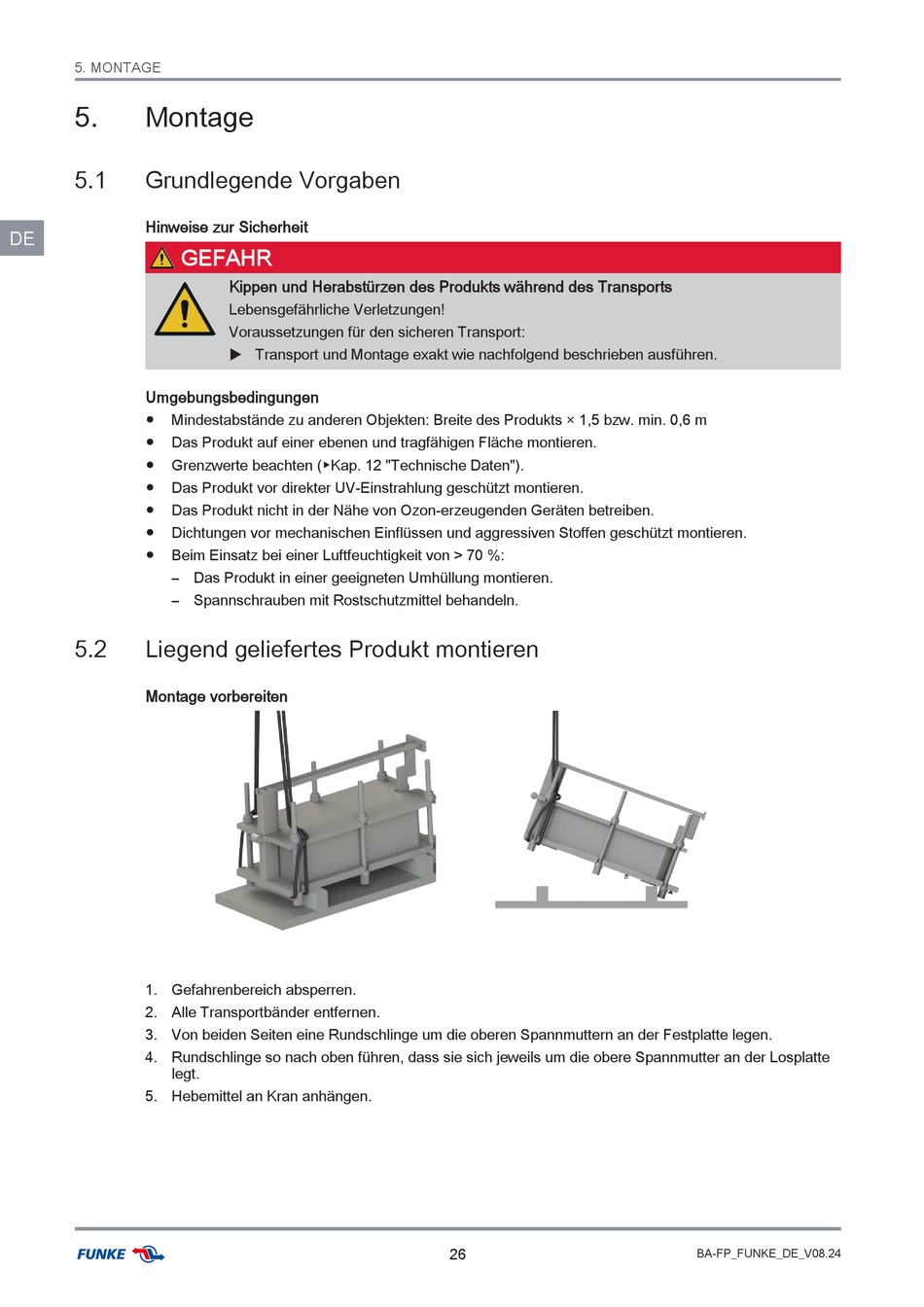

5. MONTAGE
5.
Montage
9007201491885323
5.1
Grundlegende Vorgaben
2237264523
Hinweise zur Sicherheit
DE
GEFAHR
Umgebungsbedingungen
●
Mindestabstände zu anderen Objekten: Breite des Produkts × 1,5 bzw. min. 0,6 m
●
Das Produkt auf einer ebenen und tragfähigen Fläche montieren.
●
Grenzwerte beachten (▶Kap. 12 "Technische Daten").
●
Das Produkt vor direkter UV-Einstrahlung geschützt montieren.
●
Das Produkt nicht in der Nähe von Ozon-erzeugenden Geräten betreiben.
●
Dichtungen vor mechanischen Einflüssen und aggressiven Stoffen geschützt montieren.
●
Beim Einsatz bei einer Luftfeuchtigkeit von > 70 %:
– Das Produkt in einer geeigneten Umhüllung montieren.
– Spannschrauben mit Rostschutzmittel behandeln.
5.2
Liegend geliefertes Produkt montieren
2259559179
Montage vorbereiten
1. Gefahrenbereich absperren.
2. Alle Transportbänder entfernen.
3. Von beiden Seiten eine Rundschlinge um die oberen Spannmuttern an der Festplatte legen.
4. Rundschlinge so nach oben führen, dass sie sich jeweils um die obere Spannmutter an der Losplatte
legt.
5. Hebemittel an Kran anhängen.
Kippen und Herabstürzen des Produkts während des Transports
Lebensgefährliche Verletzungen!
Voraussetzungen für den sicheren Transport:
u Transport und Montage exakt wie nachfolgend beschrieben ausführen.
26
BA-FP_FUNKE_DE_V08.24
