tbG 360lX mc

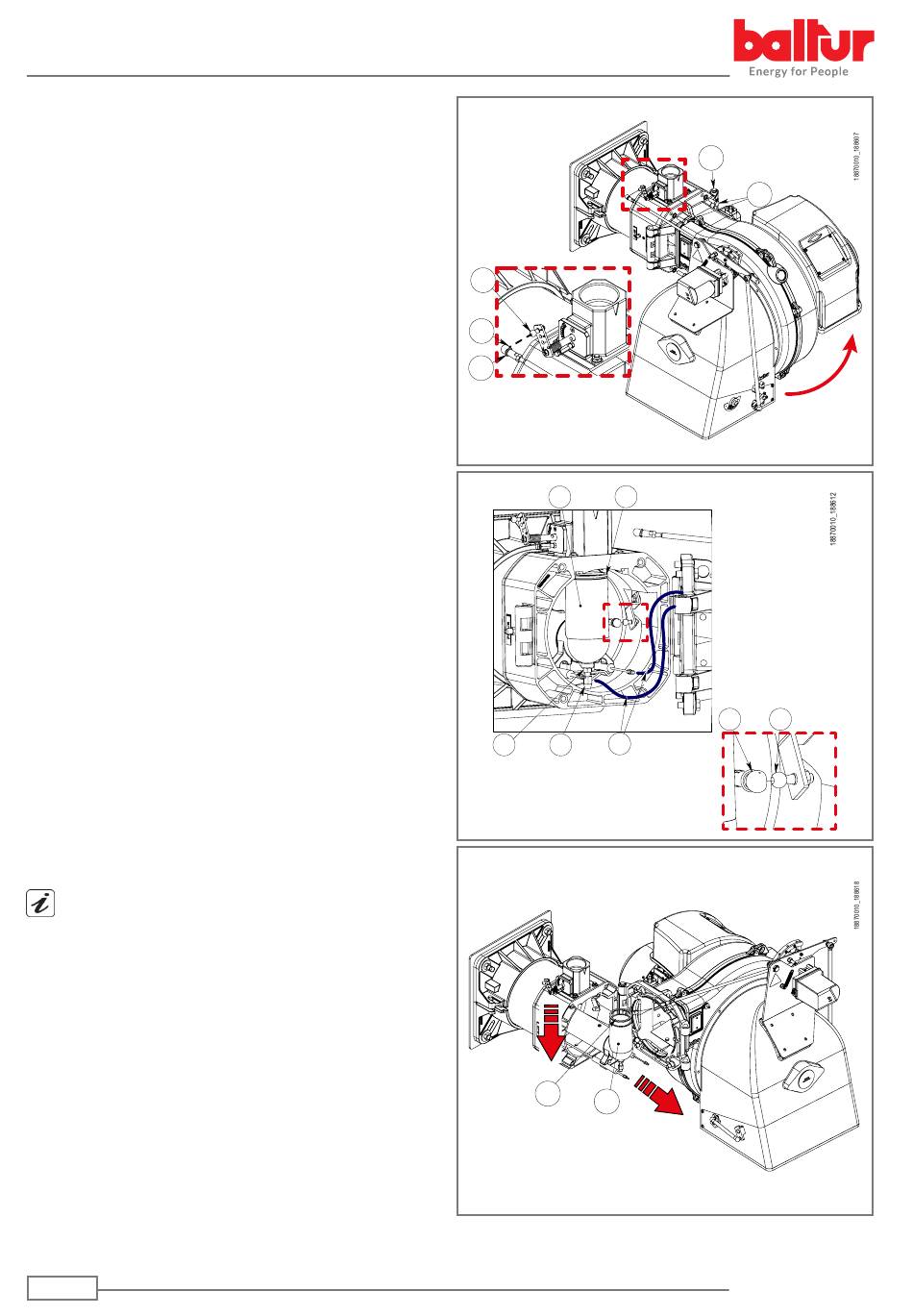

Nel caso si renda necessaria la pulizia della testa di combustione,
estrarne i componenti seguendo la procedura sotto indicata:
• Sganciare la molla (11) dalla testina dello snodo sferico (3).
• Separare la testina dello snodo sferico (3) dalla sfera (4).
• Svitare le 4 viti (7).
• Ruotare il bruciatore attorno al perno (10) infilato nell'apposita
cerniera.
• Sfilare i cavi di accensione e ionizzazione (14) dai terminali dei
rispettivi elettrodi.
• Svitare il dado (9) e avvitare la vite (16) all'interno del raccordo
mandata gas (30) lasciando lo spazio di manovra per il solleva-
mento ed estrazione del gruppo di miscelazione.
• Separare la testina dello snodo sferico (12) dalla sfera (13).
• Sfilare l'intero gruppo miscelatore nella direzione indicata dalla
freccia.
IMPORTANTE
Riposizionare la guarnizione (17) nella sua sede al termine delle
operazioni di manutenzione.
Verificare la corretta posizione degli elettrodi di accensione e
ionizzazione prima di chiudere il bruciatore.
• Completate le operazioni di manutenzione, procedere con il rimon-
taggio della testa di combustione, seguendo a ritroso il percorso
sopra descritto.
50 / 64
4
3
11
30
17
14 14
9
16
17
30
10
7 7
12
13
