LINEA DI ALIMENTAZIONE COMBUSTIBILE
RISCHIO INFIAMMABILE
Controllare che non vi siano fughe di gas.
!
PERICOLO / ATTENZIONE
Installare, a monte della valvola gas, una valvola di
intercettazione manuale e un giunto antivibrante disposti
secondo quanto indicato nello schema di principio.
AVVERTENZE
Le elettrovalvole devono garantire l'arrivo del gas alla testa di
combustione nel tempo di sicurezza di 3".
Installare le elettrovalvole il più vicino possibile al bruciatore.
La pressione massima necessaria al bruciatore deve essere
compresa nel campo di taratura del regolatore di pressione
(accessorio opzionale) installato a monte rampa Baltur.
RISCHIO ESPLOSIONE
Prima di intervenire sul bruciatore verificare la chiusura della
valvola di intercettazione del combustibile.
Rischio esplosione per fuoriuscita di combustibile in presenza
di fonti infiammabili.
Evitare scintille, attriti, urti e calore.

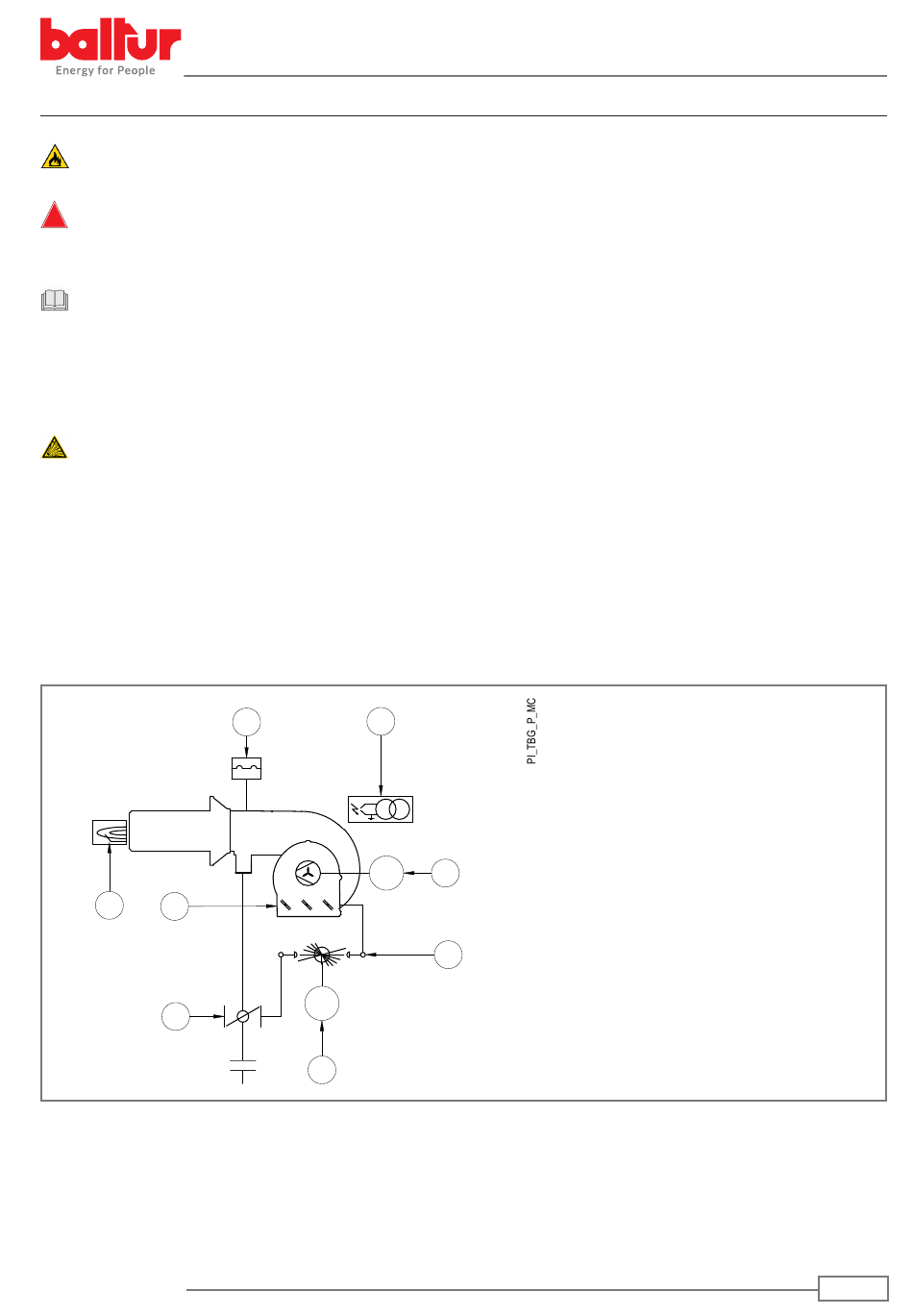

p&i
assieme brUciatore
TBG_P_MC
1
7
6
0006160818_202403
2
3
M
M
8
La rampa gas è omologata secondo normativa EN 676 e viene fornita
separatamente dal bruciatore.
Eseguire le tubazioni di collegamento alla rampa tenendo conto dell'a-
pertura del portellone del generatore con bruciatore installato.
1
2
3
4
4
5
6
7
5
8
Elettrodo ionizzazione
Pressostato aria
Trasformatore d'accensione
Motore ventola
Camma meccanica
Valvola farfalla gas
Serranda aria
Servomotore camma meccanica
ITALIANO
15 / 64
