Reparaturen an der Steuerung

Komponenten an der Vorderseite

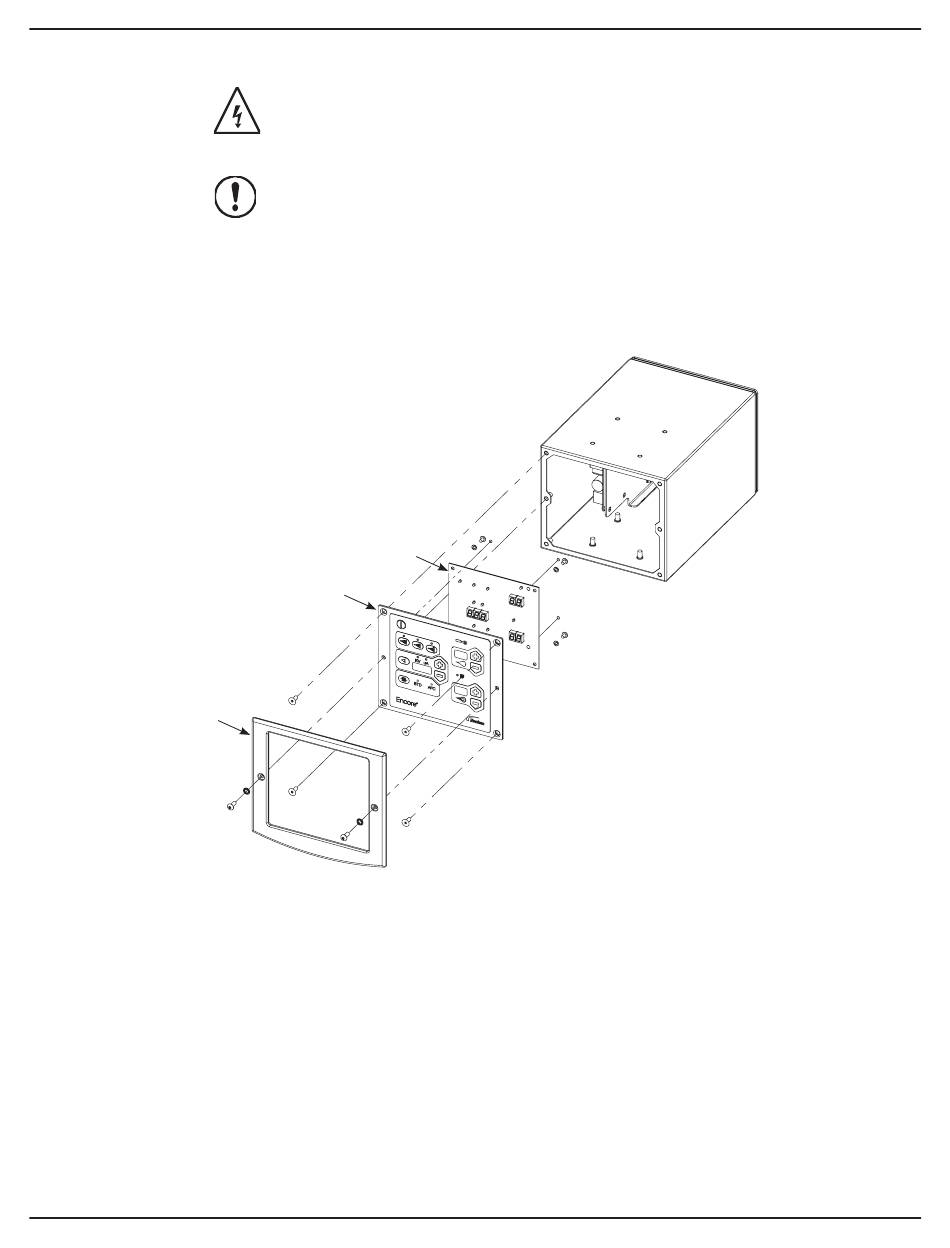

Abbildung 6-13 Vorderseite der Steuerung

1. Deckplatte

ACHTUNG:

Steuerung ausschalten und Netzkabel trennen oder die Spannungsversorgung

über einen Trennschalter oder Sicherungsschalter vor der Steuerung ausschalten und gegen

Wiedereinschalten sichern. Erst danach das Steuerungsgehäuse öffnen. Andernfalls kann es

zu einem gefährlichen elektrischen Schlag mit Verletzungsgefahr kommen.

VORSICHT:

Elektrostatisch empfindliches Bauelement. Um Beschädigung der Platinen der

Steuerung zu vermeiden, bei Reparaturen ein Erdungsarmband tragen und geeignete

Erdungsmaßnahmen treffen.

Siehe Abschnitt 5, Fehlersuche für Informationen zu elektrischen Schaltplänen für die Steuerung

und Kabelstranganschlüssen. Siehe Abschnitt 7, Ersatzteile zu Reparaturkits.

2. Tastenfeld

Reparatur

3. Hauptsteuerplatine

6-9

P/N 7580177_19
