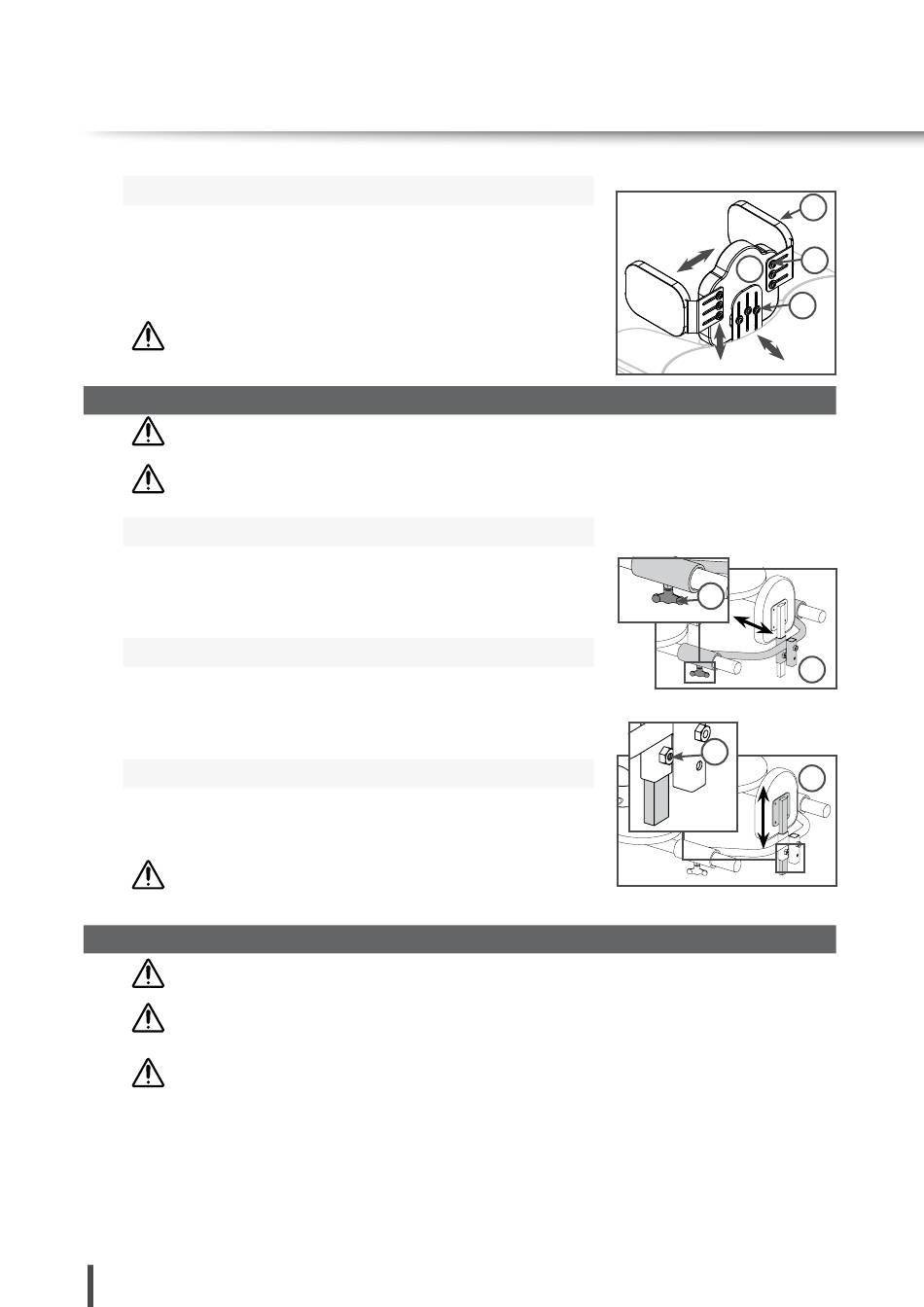

Rehatec Jumbo Gebrauchsanweisung Seite 26

6. Bedienung / Einstellungen
des Geräts und Zubehörs
Für Breitenverstellung:
[6]
• Alle Schrauben von beide Seiten gegen den Uhrzeigersinn lösen.
Hierzu sind 1,5 bis 2 volle Umdrehungen ausreichend.
• Seitenführungspelotten
[6]
• Alle Schrauben im Uhrzeigersinn fest drehen
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
6.13 Rückenpelotte (Optional)
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!
VORSICHT! Die maximale Verstellung ist erreicht, wenn die
Rohre mit der Führung abschließen.
Für Tiefenverstellung:
• Flügelschrauben [1]
[2]
• Rückenpelotte in der Tiefe einstellen.
[1]
• Flügelschrauben
Für Höhenverstellung:
[3]
• Schraube gegen den Uhrzeigersinn lösen.
• Rückenpelotte in der Höhe anpassen.
[3]
• Schraube im Uhrzeigersinn wieder fest anziehen.
Zum Abnehmen der Rückenpelotte:
• Flügelschrauben [1]
[2]
• Rückenpelotte heraus nehmen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
6.14 Kopfstütze
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!
GEFAHR! In stehender Position muss der Patient immer sicher
positioniert und fixiert werden!
GEFAHR Kontrollieren Sie immer die sichere Position des Kopf-
es des Patienten. Freies Atmen des Patienten muss gewährleis-
tet werden!
Die Kopfstütze wird am Rückenpelottenhalter befestigt. Sollte der
Schwenkarmbeckenrahmen in der Tiefe verstellt werden, wird die Kopf-
stütze und die Rückenpelotte automatisch mitverstellt.
26 von 48
[5]
auf die gewünschte die Breite einstellen.
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
gegen den Uhrzeigersinn lösen.
1
1023947_3.0 Technische Änderungen und Druckfehler vorbehalten.
