I N F L O W M U LT I - C E L L | M O D U L A R E D U R C H F LU S S Z E L L E | O I/A Z A 1 0 0 - D E R E V. A
4 Wartung
Geplante Wartung
Tabelle 2 Wartungsarbeiten
Vorgang
Reinigen Sie die Durchflusszelle
Reinigen Sie die Kanäle der
Durchflusszelle
Ersetzen Sie das Steady-Flow-Modul
Reinigen Sie die Durchflusszelle
1 Trennen Sie die Durchflusszelle vom Prozess.
2 Entfernen Sie den Sensor aus der Durchflusszelle.
3 Verwenden Sie eine Bürste, um das Innere der
Durchflusszelle zu reinigen.
4 Installieren Sie den Sensor wieder in der Durchflusszelle.
5 Starten Sie den Durchfluss.
Reinigen Sie die Kanäle der Durchflusszelle
1 Trennen Sie die Durchflusszelle vom Prozess.
2 Entfernen Sie die 1/4-Zoll Blindstopfen aus dem
Strömungskanal.
3 Wenn eine doppelte Durchflusszellenkonfiguration
verwendet wird:
a Trennen Sie die Durchflusszellen.
4 Bürsten Sie die Durchflusszellenkanäle leicht mit den
Flaschenbürsten, die im Fließzellen-Wartungsset
enthalten sind.
5 Setzen Sie die 1/4-Zoll-Blindstopfen wieder ein und ziehen
Sie sie mit 8 N-m ±20 % an.
6 Starten Sie den Durchfluss.
Ersetzen Sie das Steady-Flow-Modul
1 Trennen Sie das Steady-Flow-Modul B vom Messumformer.
2 Trennen Sie die Durchflusszelle vom Prozess.
3 Lösen und entfernen Sie das Steady-Flow-Modul B.
4 Installieren Sie ein neues Steady-Flow-Modul B. Stellen
Sie sicher, dass der Magnetstab in der Durchflusszelle
angebracht ist.
5 Starten Sie den Durchfluss.
6 Schließen Sie das Steady-Flow-Modul B mit einem EZLink-
Kabel an den Messumformer A an.
Ersetzen Sie den O-Ring des
Steady-Flow-Moduls
Intervall
Prozessabhängig
Prozessabhängig
2 Jahre (oder wenn nötig)

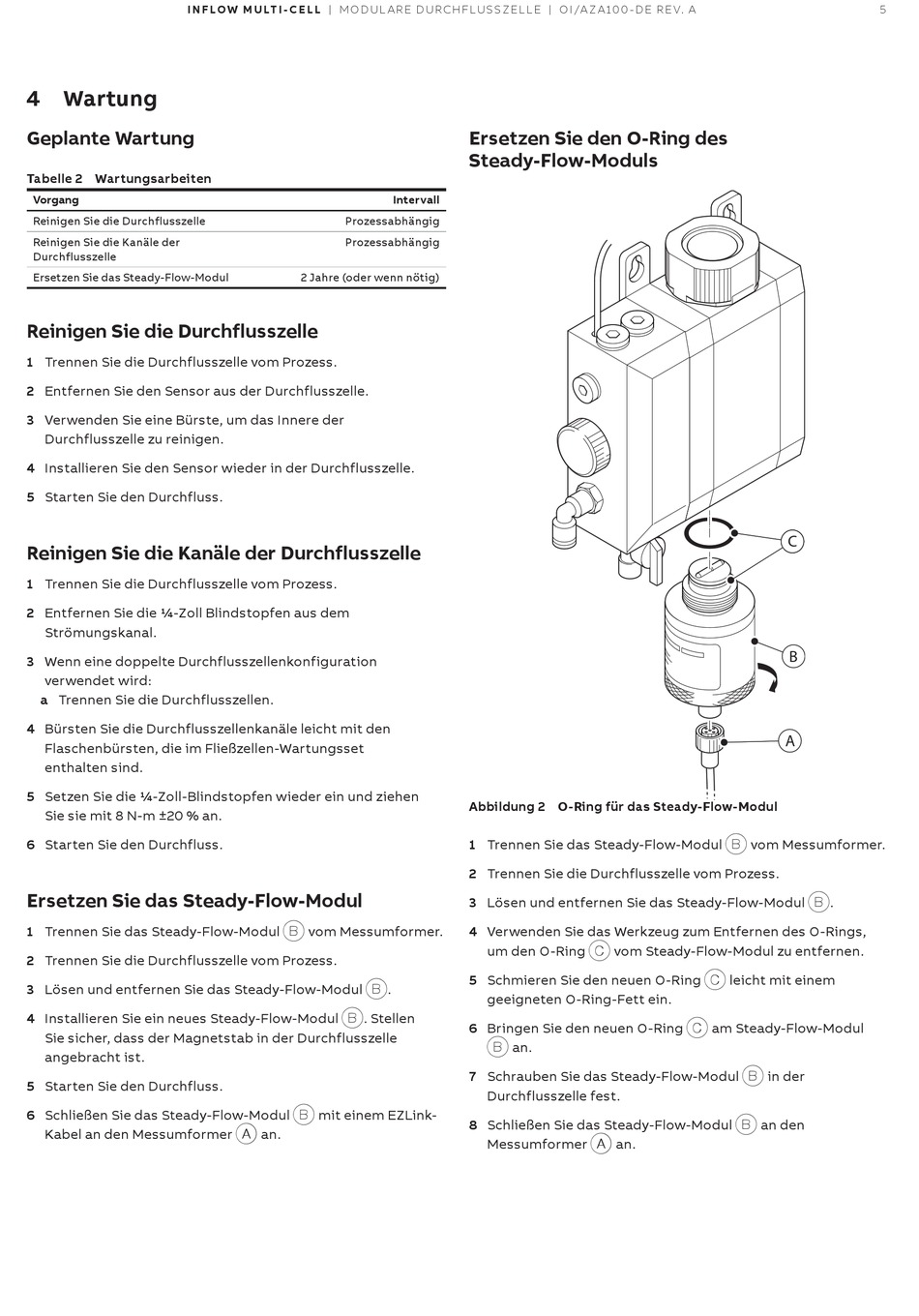

Abbildung 2 O-Ring für das
1 Trennen Sie das Steady-Flow-Modul B vom Messumformer.
2 Trennen Sie die Durchflusszelle vom Prozess.
3 Lösen und entfernen Sie das Steady-Flow-Modul B.
4 Verwenden Sie das Werkzeug zum Entfernen des O-Rings,
5 Schmieren Sie den neuen O-Ring C leicht mit einem
6 Bringen Sie den neuen O-Ring C am Steady-Flow-Modul
7 Schrauben Sie das Steady-Flow-Modul B in der
8 Schließen Sie das Steady-Flow-Modul B an den
Steady-Flow-Modul
um den O-Ring C vom Steady-Flow-Modul zu entfernen.
geeigneten O-Ring-Fett ein.
B an.
Durchflusszelle fest.
Messumformer A an.
5
4 C
B
A
