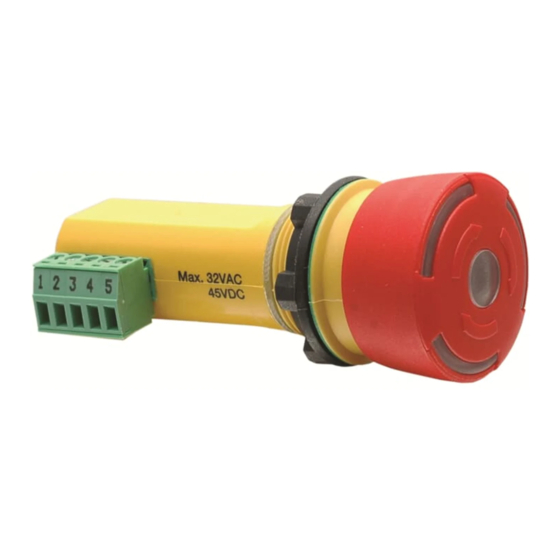

ABB INCA-1 Originalanleitung
Not-halt-vorrichtung für gehäuseinstallation maschinen-stopp-taster für gehäuseinstallation
Verwandte Anleitungen für ABB INCA-1
Inhaltszusammenfassung für ABB INCA-1

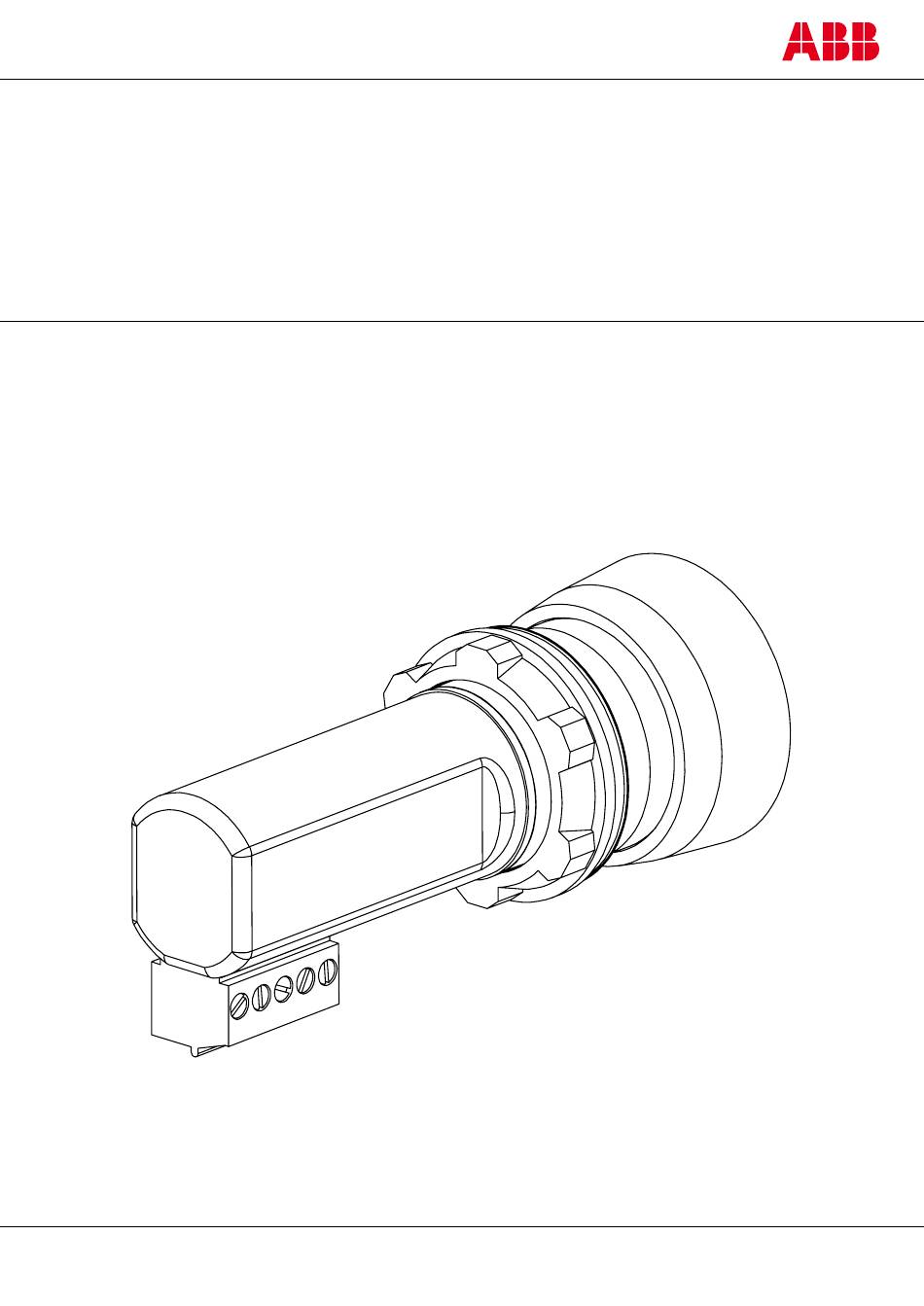

- Seite 1 Originalanleitung INCA-1 Not-Halt-Vorrichtung für Gehäuseinstallation INCA-1S Maschinen-Stopp-Taster für Gehäuseinstallation ABB AB / Jokab Safety Varlabergsvägen 11, SE-434 39 Kungsbacka, Sweden www.abb.com/lowvoltage...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
UNTERLAGEN. BEWERTUNG DER EINSATZTAUGLICHKEIT ABB/JOKAB SAFETY haftet nicht für die Einhaltung von Normen, Vorschriften oder Regelungen, die sich aus der Kombination der Produkte mit der Anwendung des Kunden ergeben oder die der Verwendung der Produkte gelten. Auf Wunsch des Kunden wird ABB/JOKAB SAFETY geltende Zertifizierungen von Dritten bereitstellen, aus denen Richtwerte und Anwendungsbeschränkungen zur Nutzung der Produkte hervorgehen. - Seite 3 ABB/JOKAB SAFETY beziehen und müssen vom Benutzer mit der tatsächlichen Anwendungssituation verglichen werden. Die aktuelle Leistung unterliegt den ABB/JOKAB SAFETY Garantie und Haftungsbeschränkungen. 2TLC172175M0101, Rev. B www.abb.com/lowvoltage 2012-08-17...
-
Seite 4: Inhaltsverzeichnis
Installation und Wartung ........................8 Vorsichtsmaßnahmen bei der Installation ........................ 8 Wartung ..................................8 Betrieb ..............................9 LED-Anzeige ................................9 Modellübersicht ............................ 10 Zubehör ................................... 10 Technische Daten ..........................11 Abmaße .................................. 12 EG-Konformitätserklärung ........................13 2TLC172175M0101, Rev. B www.abb.com/lowvoltage 2012-08-17... -
Seite 5: Einführung
Einführung Anwendungsbereich Der Zweck dieser Anleitung ist die Beschreibung des Not-Halt-Tasters INCA-1 und des Maschinen-Stopp-Tasters INCA-1S sowie die Bereitstellung der notwendigen Informationen für deren Installation und Betrieb. Zielgruppe Dieses Dokument ist für befugtes Installationspersonal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: ... -
Seite 6: Übersicht
Übersicht Allgemeine Beschreibung INCA-1 ist ein Baustein für die Notabschaltung, der an einem 22,5 mm Steckplatz in einem Gerätegehäuse zu installieren ist. Die Variante INCA-1S mit der schwarzen Stopptaste ist zur Verwendung als Maschinen-Stopp-Taster vorgesehen. Achtung! Der Not-Halt-Taster INCA muss in der Regel mit anderen Sicherheitsfunktionen wie Schutzverriegelungen usw. -
Seite 7: Anschlüsse
5 ) Ausgang 1 Vorsicht! In Verbindung mit einem ABB/Jokab Safety Sicherheitsrelais (wie auch mit einem RT6 oder RT9) und Spannungsversorgung (+) vom Ausgang S13 können maximal drei INCA-Bausteine in Reihe angeschlossen werden. Dies muss (besonders in warmen Umgebungen) mit Sorgfalt durchgeführt werden, da dies die Wärmeerzeugung im Sicherheitsrelais beeinflusst. -
Seite 8: Installation Und Wartung
Sicherheitsfunktionen korrekt funktionieren (EN 62061:2005). Im Falle eines Versagens oder bei Schäden am Produkt wenden Sie sich bitte an den nächsten ABB/Jokab Safety Kundendienst oder Händler. Versuchen Sie nicht, das Produkt selbst zu reparieren, da aus Versehen bleibende Schäden am Produkt hinterlassen werden können, die die Sicherheit des Gerätes beeinträchtigen, was wiederum... -
Seite 9: Betrieb
Betrieb LED-Anzeige Anzeige Beschreibung grün Sicherheitsvorrichtung OK. Sicherheitskreis geschlossen. Sicherheitskreis unterbrochen (wenn der Not-Halt-Taster gedrückt wurde, verlieren alle Taste LED Ein folgenden Einheiten der Sicherheitsschaltung ihre LED-Funktion). Bedienelement der Sicherheitsvorrichtung niedergedrückt. Sicherheitskreis unterbrochen. 2TLC172175M0101, Rev. B www.abb.com/lowvoltage 2012-08-17... -
Seite 10: Modellübersicht
Ø 22,5 mm, Schwedisch, Dänisch, Finnisch Zeichen für Not-Halt-Taster 2TLA030054R0600 Ø 22,5 mm, Englisch, Französisch, Deutsch Vorsatzring Zeichen für Not-Halt-Taster Gelbe Einfassung für Not- Ø 22,5 mm Halt-Taster Artikelnummer: Artikelnummer: S, D, F: 2TLA030054R0500 2TLA030054R0400 E, F, G: 2TLA030054R0600 2TLC172175M0101, Rev. B www.abb.com/lowvoltage 2012-08-17... -
Seite 11: Technische Daten
Technische Daten Hersteller Adresse ABB AB / JOKAB SAFETY Varlabergsvägen 11 SE-434 39 Kungsbacka Schweden Netzteil Betriebsspannung (LED) 24 VDC Aktueller Verbrauch (LED) 15 mA Mindeststrom (zur Schaltung) 10 mA, 10 VDC/10 VAC Maximalstrom (zur Schaltung) 2 A, 24 VDC... -
Seite 12: Abmaße
Bis zu Sicherheitskategorie 4 Zertifikate Inspecta Hinweis: Eine Sicherheitsfunktion mit einem Not-Halt-Taster INCA-1 kann die Kategorie 4/PL e gemäß EN 954- 1/EN ISO 13849-1 nur dann erreichen, wenn ein einzelner INCA-Baustein in Zweikanal-Konfiguration an Steuerungseinheit (Sicherheits-SPS oder Sicherheitsrelais) angeschlossen ist. -
Seite 13: Eg-Konformitätserklärung
EG-Konformitätserklärung ABB AB / JOKAB SAFETY Varlabergsvägen 11, SE-434 39 Kungsbacka, Schweden www.abb.com/lowvoltage 2TLC172175M0101, Rev. B www.abb.com/lowvoltage 2012-08-17...
