I N F L O W M U LT I - C E L L | M O D U L A R E D U R C H F LU S S Z E L L E | O I/A Z A 1 0 0 - D E R E V. A
4
2

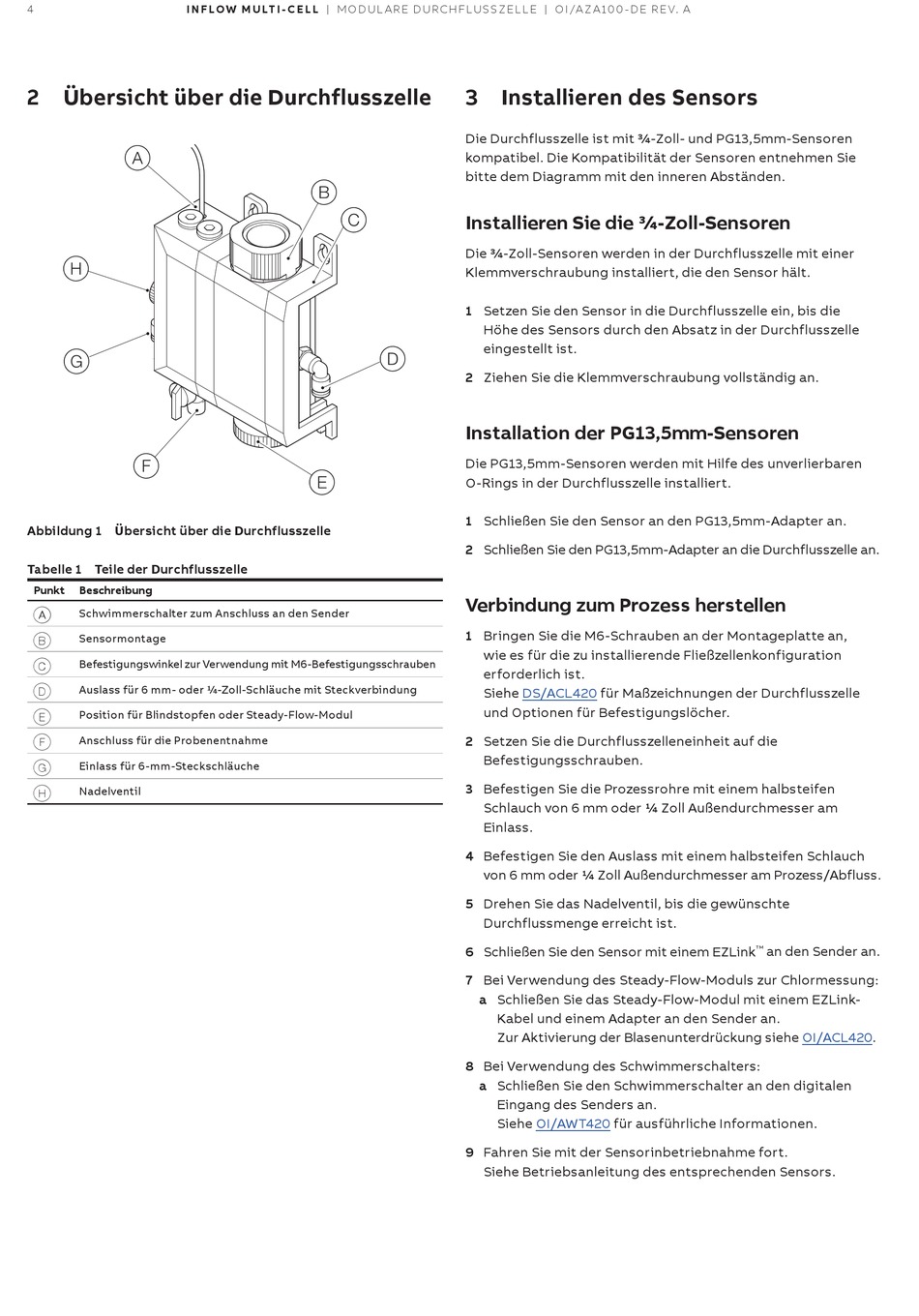

Übersicht über die Durchflusszelle
A
H
G
F
Abbildung 1 Übersicht über die Durchflusszelle
Tabelle 1 Teile der Durchflusszelle
Punkt
Beschreibung
Schwimmerschalter zum Anschluss an den Sender
A
B
Sensormontage
Befestigungswinkel zur Verwendung mit M6-Befestigungsschrauben
C
D
Auslass für 6 mm- oder 1/4-Zoll-Schläuche mit Steckverbindung
Position für Blindstopfen oder Steady-Flow-Modul
E
F
Anschluss für die Probenentnahme
Einlass für 6-mm-Steckschläuche
G
H
Nadelventil
3
Die Durchflusszelle ist mit ¾-Zoll- und PG13,5mm-Sensoren
kompatibel. Die Kompatibilität der Sensoren entnehmen Sie
bitte dem Diagramm mit den inneren Abständen.
B
C
Installieren Sie die 3/4-Zoll-Sensoren
Die ¾-Zoll-Sensoren werden in der Durchflusszelle mit einer
Klemmverschraubung installiert, die den Sensor hält.
1 Setzen Sie den Sensor in die Durchflusszelle ein, bis die
D
2 Ziehen Sie die Klemmverschraubung vollständig an.
Installation der PG13,5mm-Sensoren
Die PG13,5mm-Sensoren werden mit Hilfe des unverlierbaren
E
O-Rings in der Durchflusszelle installiert.
1 Schließen Sie den Sensor an den PG13,5mm-Adapter an.
2 Schließen Sie den PG13,5mm-Adapter an die Durchflusszelle an.
Verbindung zum Prozess herstellen
1 Bringen Sie die M6-Schrauben an der Montageplatte an,
2 Setzen Sie die Durchflusszelleneinheit auf die
3 Befestigen Sie die Prozessrohre mit einem halbsteifen
4 Befestigen Sie den Auslass mit einem halbsteifen Schlauch
5 Drehen Sie das Nadelventil, bis die gewünschte
6 Schließen Sie den Sensor mit einem EZLink
7 Bei Verwendung des Steady-Flow-Moduls zur Chlormessung:
a Schließen Sie das Steady-Flow-Modul mit einem EZLink-
8 Bei Verwendung des Schwimmerschalters:
a Schließen Sie den Schwimmerschalter an den digitalen
9 Fahren Sie mit der Sensorinbetriebnahme fort.
Installieren des Sensors
Höhe des Sensors durch den Absatz in der Durchflusszelle
eingestellt ist.
wie es für die zu installierende Fließzellenkonfiguration
erforderlich ist.
Siehe
DS/ACL420
für Maßzeichnungen der Durchflusszelle
und Optionen für Befestigungslöcher.
Befestigungsschrauben.
Schlauch von 6 mm oder 1/4 Zoll Außendurchmesser am
Einlass.
von 6 mm oder 1/4 Zoll Außendurchmesser am Prozess/Abfluss.
Durchflussmenge erreicht ist.
Kabel und einem Adapter an den Sender an.
Zur Aktivierung der Blasenunterdrückung siehe OI/ACL420.
Eingang des Senders an.
Siehe
OI/AWT420
für ausführliche Informationen.
Siehe Betriebsanleitung des entsprechenden Sensors.
™
an den Sender an.
