Einbau und Anschluss
Sie können den Decoder mit den entsprechenden
Schrauben an geeigneter Stelle in Ihrem Fahrzeug
befestigen. Beachten Sie beim Einbau, dass Sie mit
den Schraubenköpfen keine Kabel einklemmen oder
beschädigen. Achten Sie bei der Platzierung des
Bausteins im Fahrzeug darauf, dass nirgendwo eine
leitende Verbindung entsteht.
Schließen Sie den Decoder wie in der Abbildung
,auf Seite 7, beschrieben an. Verwenden Sie zur
Verkabelung nur geeignetes Kabelmaterial mit
ausreichendem Querschnitt. Für die Verwendung
der Schraubklemmen ist auf die richtige Größe des
Schraubendrehers zu achten, damit die Schraub-
klemmen nicht beschädigt werden.
Funktionsausgänge A1 bis A11
Die Funktionsausgänge A1 - A8 des Decoders sind
Leistungsausgänge (max 1A). Diese sind am der
Schraubklemmreihe auf der rechten Seite des De-
coders ausgeführt. Der gemeisame Anschluss für
diese Verbraucher ist mit + beschriftet.

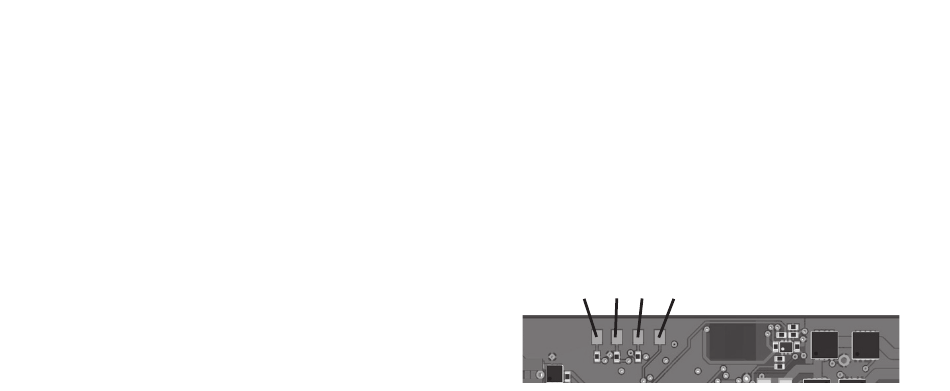

Die Ausgänge A9 - A11 sind reine Logikausgänge,
die mit 1mA belastet werden dürfen. Für diese be-
finden sich Lötpads auf der Platinenunterseite. Der
Bezugspegel „-" (GND) befindet sich am der linken
Schraubklemme.
A11 A 10 A 9 LISSY
6
