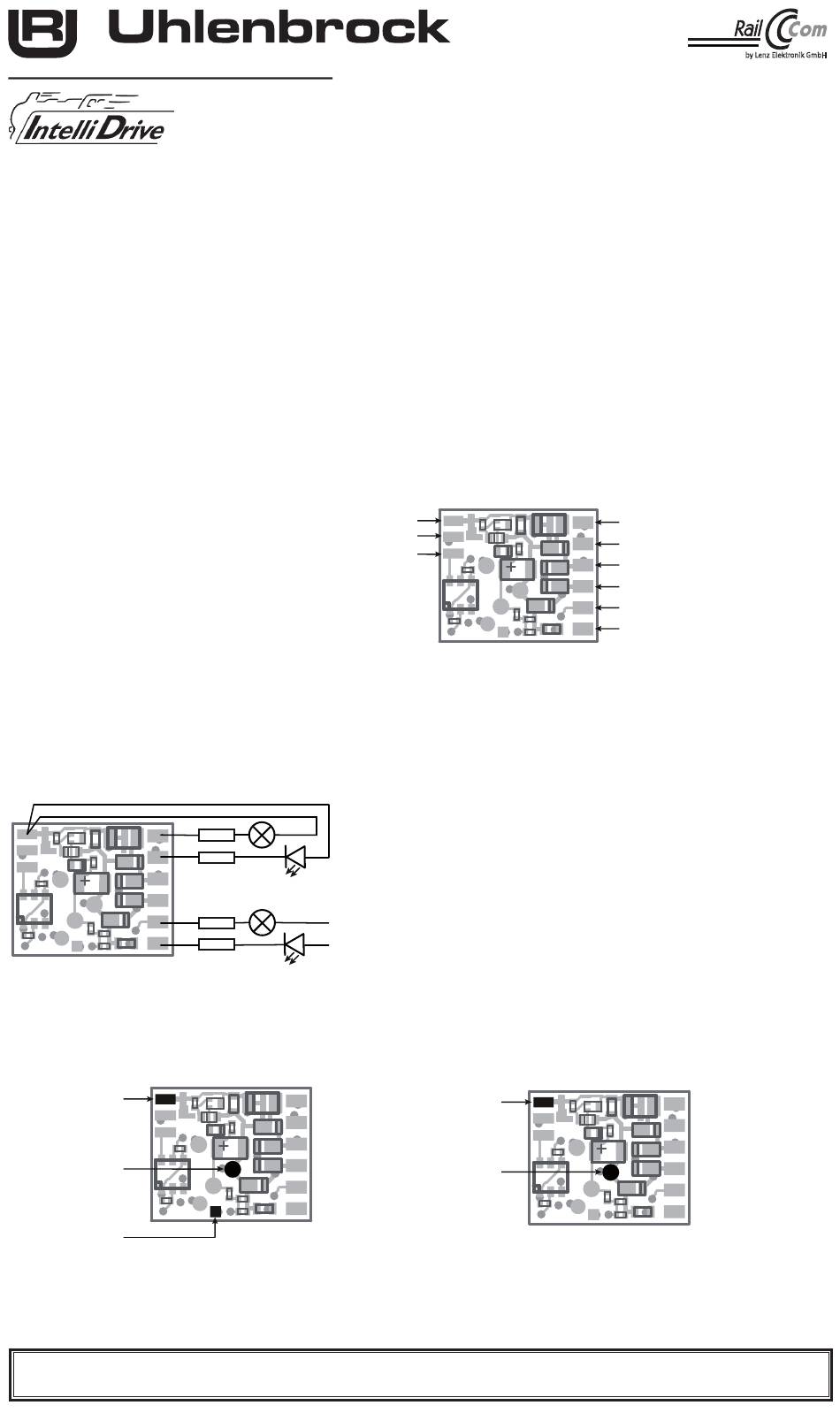

Anschlüsse des Funktionsdecoders 73 700
Achten Sie darauf, dass nirgendwo eine leitende Verbindung entstehen kann. Stellen Sie sicher, dass auch
nach Schließen der Lok keine Kurzschlüsse entstehen können. Die erste Inbetriebnahme sollte auf dem
Programmiergleis bei aufgerufenem Programmiermodus der Zentrale erfolgen. Beim Lesen oder Program-
mieren fließen in der Regel sehr kleine Ströme, die den Decoder im Kurzschlussfall nicht beschädigen.
Anschluss der Sonderfunktionen
Zusätzliche Sonderfunktionen wie Rauchgenerator, automatische Kupplungen oder eine Führerstandsbeleuch-
tung können an die Sonderfunktionsausgänge A1 - A4 angeschlossen werden.
Belegung der Anschlusslitzen
blau
= + (gemeinsamer Anschluss für alle Sonderfunktionen)
grün
= Ausgang A3
braun
= Ausgang A4
rot
= Stromabnahme
(in Fahrtrichtung rechts)
schwarz = Stromabnahme
(in Fahrtrichtung links)
weiß
= Ausgang A0v (Licht vorne)
gelb
= Ausgang A0h (Licht hinten)
Die Ausgänge der Funktionen A1 und A2 sind als Lötpads vorhanden.
Anschluss von Glühlampen
zur Anpassung der Betriebsspannung und zur Vermeidung von sehr hohen Einschaltströmen, empfehlen wir
jeweils einen Widerstand von 68 Ohm zu den Glühlampen in Reihe zu Schalten.
Anschluss des LISSY Minisender 68410
blau
braun
grün
ACHTUNG:
Das Löten auf dem Decoder sollte nur von erfahrenen Fachleuten mit den entsprechenden Werkzeugen
durchgeführt werden. Für Decoder, die durch unsachgemäße Behandlung beschädigt wurden, entfällt der Garantieanspruch.
Ein Kurzschluß im Bereich von Beleuchtung und Stromabnahme
Funktionsdecoder 73 700
2
Chassis
zerstört den Baustein und eventuell die Elektronik der Lok!
digital
+ blau
A1
A2
Anschlussbeispiel
Im dem Beispiel sehen Sie oben den Anschluss von einer
Led und einer Glühlampe an A3 und A4.
In manchen Fahrzeugen ist ein Anschluss der Glühlampen
oder Leds mit dem Chassis verbunden und dieses wiederum
mit der linken Stromabnahme. In diesem Fall ist das auf
dem Bild untere Anschlussschema zu verwenden. In diesem
Beispiel A0v und A0h.
Anschluss des Energiespeichers 71800
blau
braun
by Lenz Elektronik GmbH
A3 grün
A4 braun
Stromabnahme rechts rot
Stromabnahme links schwarz
A0v weiß
A0h gelb
