MONTAGE-UND BETRIEBSANLEITUNG:

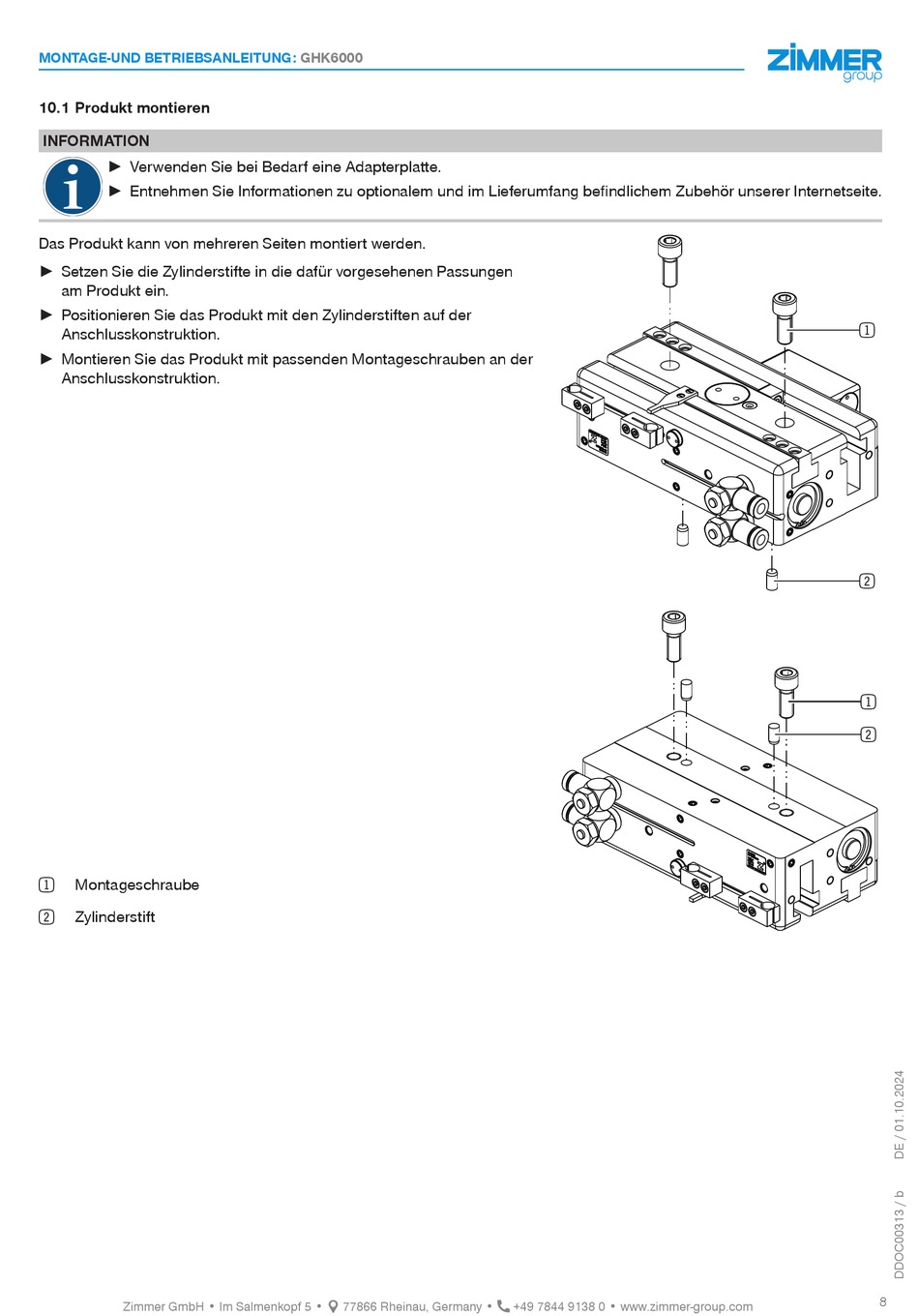

10.1 Produkt montieren
INFORMATION
► Verwenden Sie bei Bedarf eine Adapterplatte.
► Entnehmen Sie Informationen zu optionalem und im Lieferumfang befindlichem Zubehör unserer Internetseite.
Das Produkt kann von mehreren Seiten montiert werden.
► Setzen Sie die Zylinderstifte in die dafür vorgesehenen Passungen
am Produkt ein.
► Positionieren Sie das Produkt mit den Zylinderstiften auf der
Anschlusskonstruktion.
► Montieren Sie das Produkt mit passenden Montageschrauben an der
Anschlusskonstruktion.
Montageschraube
1
Zylinderstift
2
Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com
GHK6000
1
2
1
2
8
