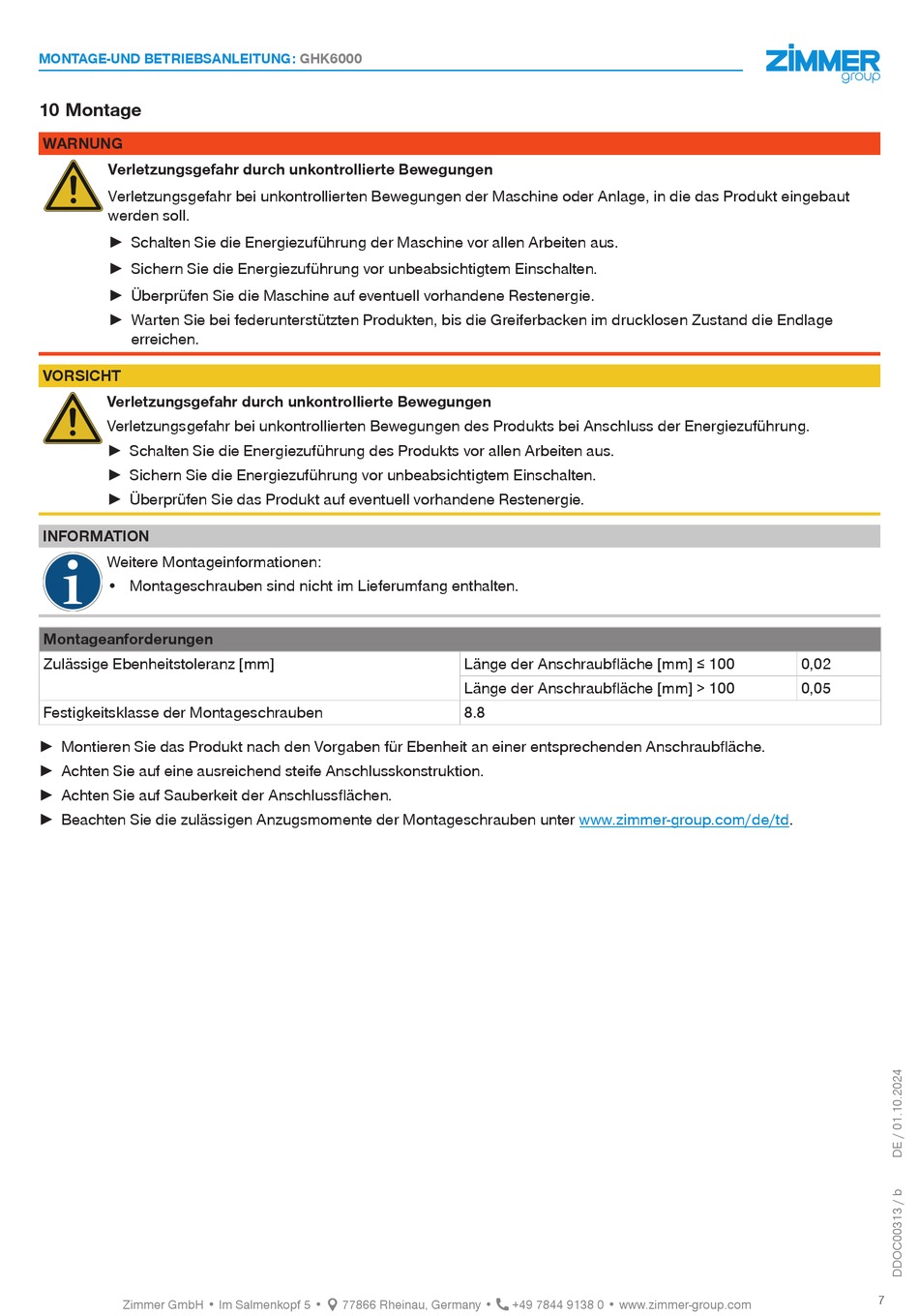

MONTAGE-UND BETRIEBSANLEITUNG:
10 Montage
WARNUNG
Verletzungsgefahr durch unkontrollierte Bewegungen
Verletzungsgefahr bei unkontrollierten Bewegungen der Maschine oder Anlage, in die das Produkt eingebaut
werden soll.
► Schalten Sie die Energiezuführung der Maschine vor allen Arbeiten aus.
► Sichern Sie die Energiezuführung vor unbeabsichtigtem Einschalten.
► Überprüfen Sie die Maschine auf eventuell vorhandene Restenergie.
► Warten Sie bei federunterstützten Produkten, bis die Greiferbacken im drucklosen Zustand die Endlage
erreichen.
VORSICHT
Verletzungsgefahr durch unkontrollierte Bewegungen
Verletzungsgefahr bei unkontrollierten Bewegungen des Produkts bei Anschluss der Energiezuführung.
► Schalten Sie die Energiezuführung des Produkts vor allen Arbeiten aus.
► Sichern Sie die Energiezuführung vor unbeabsichtigtem Einschalten.
► Überprüfen Sie das Produkt auf eventuell vorhandene Restenergie.
INFORMATION
Weitere Montageinformationen:
• Montageschrauben sind nicht im Lieferumfang enthalten.
Montageanforderungen
Zulässige Ebenheitstoleranz [mm]
Festigkeitsklasse der Montageschrauben
► Montieren Sie das Produkt nach den Vorgaben für Ebenheit an einer entsprechenden Anschraubfläche.
► Achten Sie auf eine ausreichend steife Anschlusskonstruktion.
► Achten Sie auf Sauberkeit der Anschlussflächen.
► Beachten Sie die zulässigen Anzugsmomente der Montageschrauben unter www.zimmer-group.com/de/td.
Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com
GHK6000
Länge der Anschraubfläche [mm] ≤ 100
Länge der Anschraubfläche [mm] > 100
8.8
0,02
0,05
7
