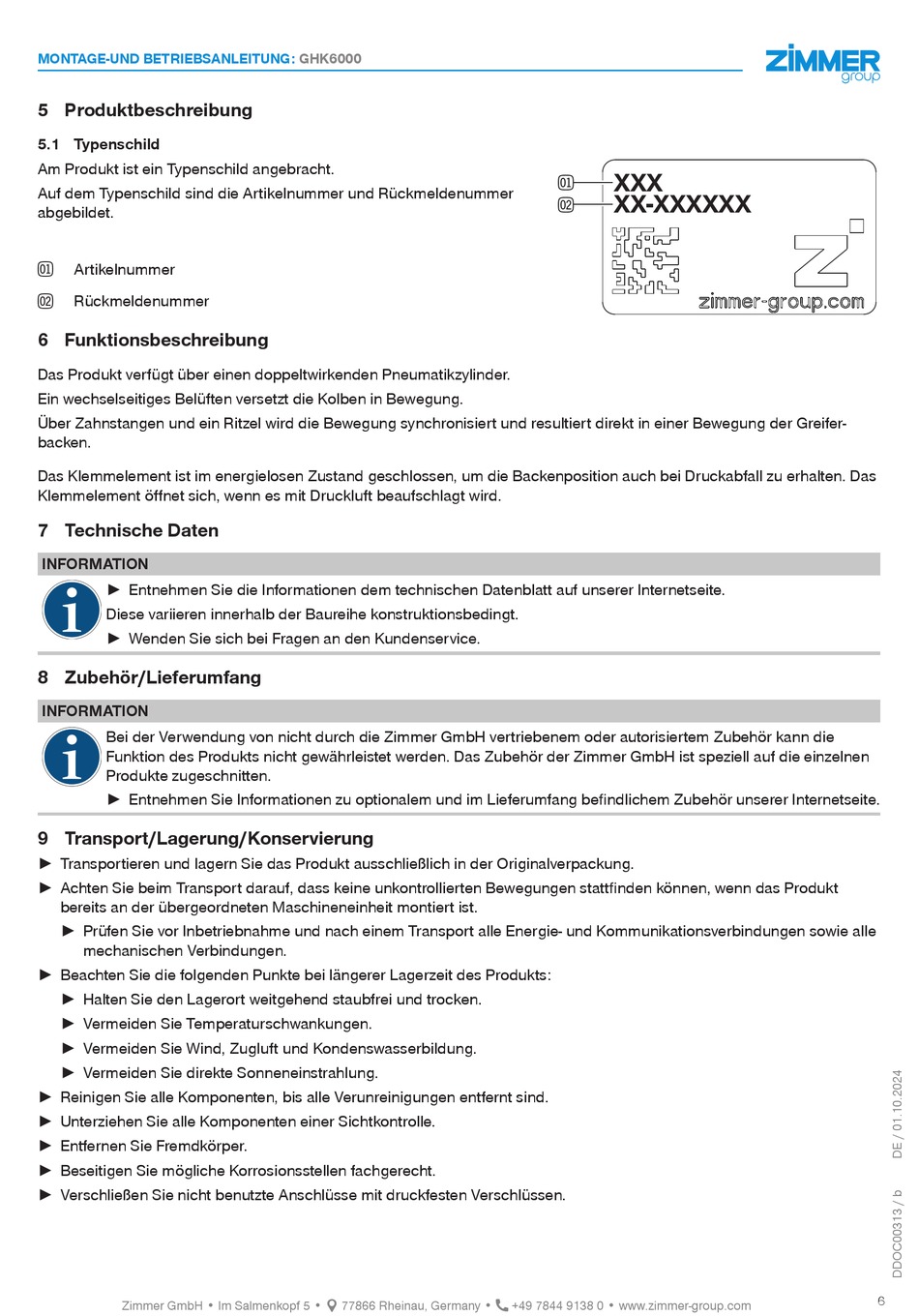

MONTAGE-UND BETRIEBSANLEITUNG:
5 Produktbeschreibung
5.1 Typenschild
Am Produkt ist ein Typenschild angebracht.
Auf dem Typenschild sind die Artikelnummer und Rückmeldenummer
abgebildet.
Artikelnummer
am
Rückmeldenummer
an
6 Funktionsbeschreibung
Das Produkt verfügt über einen doppeltwirkenden Pneumatikzylinder.
Ein wechselseitiges Belüften versetzt die Kolben in Bewegung.
Über Zahnstangen und ein Ritzel wird die Bewegung synchronisiert und resultiert direkt in einer Bewegung der Greifer-
backen.
Das Klemmelement ist im energielosen Zustand geschlossen, um die Backenposition auch bei Druckabfall zu erhalten. Das
Klemmelement öffnet sich, wenn es mit Druckluft beaufschlagt wird.
7 Technische Daten
INFORMATION
► Entnehmen Sie die Informationen dem technischen Datenblatt auf unserer Internetseite.
Diese variieren innerhalb der Baureihe konstruktionsbedingt.
► Wenden Sie sich bei Fragen an den Kundenservice.
8 Zubehör/Lieferumfang
INFORMATION
Bei der Verwendung von nicht durch die Zimmer GmbH vertriebenem oder autorisiertem Zubehör kann die
Funktion des Produkts nicht gewährleistet werden. Das Zubehör der Zimmer GmbH ist speziell auf die einzelnen
Produkte zugeschnitten.
► Entnehmen Sie Informationen zu optionalem und im Lieferumfang befindlichem Zubehör unserer Internetseite.
9 Transport/Lagerung/Konservierung
► Transportieren und lagern Sie das Produkt ausschließlich in der Originalverpackung.
► Achten Sie beim Transport darauf, dass keine unkontrollierten Bewegungen stattfinden können, wenn das Produkt
bereits an der übergeordneten Maschineneinheit montiert ist.
► Prüfen Sie vor Inbetriebnahme und nach einem Transport alle Energie- und Kommunikationsverbindungen sowie alle
mechanischen Verbindungen.
► Beachten Sie die folgenden Punkte bei längerer Lagerzeit des Produkts:
► Halten Sie den Lagerort weitgehend staubfrei und trocken.
► Vermeiden Sie Temperaturschwankungen.
► Vermeiden Sie Wind, Zugluft und Kondenswasserbildung.
► Vermeiden Sie direkte Sonneneinstrahlung.
► Reinigen Sie alle Komponenten, bis alle Verunreinigungen entfernt sind.
► Unterziehen Sie alle Komponenten einer Sichtkontrolle.
► Entfernen Sie Fremdkörper.
► Beseitigen Sie mögliche Korrosionsstellen fachgerecht.
► Verschließen Sie nicht benutzte Anschlüsse mit druckfesten Verschlüssen.
Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com
GHK6000
XXX
am
XX-XXXXXX
an
6
