Inhaltszusammenfassung für PANCONTROL PAN Kabelfinder

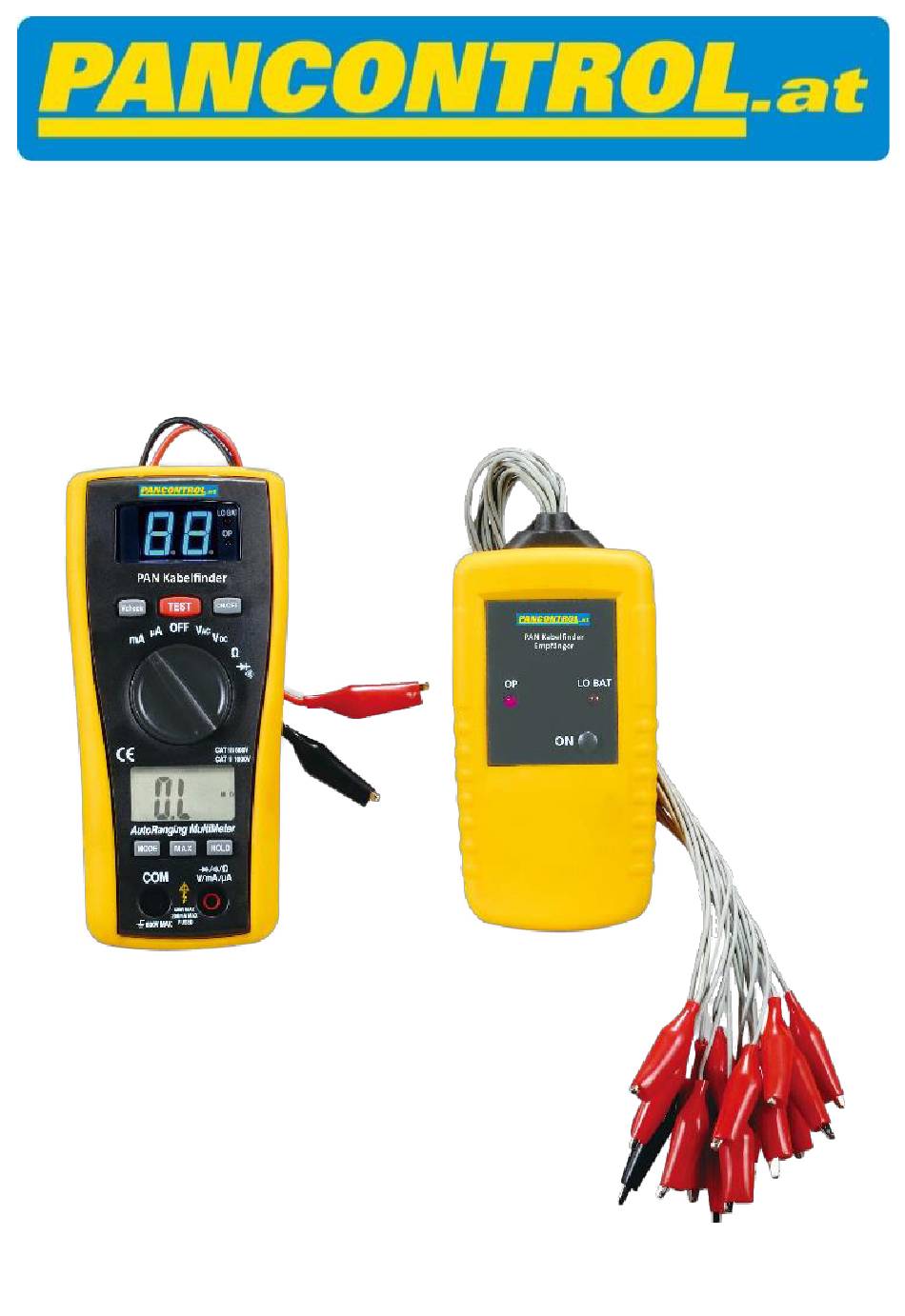

  • Seite 1 Manual PAN Kabelfinder...
  • Seite 2 Deutsch Bedienungsanleitung PAN Kabelfinder Kabelfinder und Digitalmultimeter Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........6 Bedienelemente und Anschlussbuchsen ......... 7 Das Display und seine Symbole ............9 Technische Daten ................10 Bedienung ..................
  • Seite 3 Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
  • Seite 4 Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. • Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen).
  • Seite 5 Deutsch • Muss der Messbereich während des Messens gewechselt werden, entfernen Sie die Prüfspitzen vorher vom zu messenden Kreis. • Drehen Sie den Drehschalter nie während einer Messung, sondern nur im spannungslosen Zustand. • Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am Gerät angegebenen Maximalwerte überschreiten.
  • Seite 6 Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Gefährliche Spannung Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen. Beispiele sind Messungen an Verteilern, CAT III Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an...
  • Seite 7 Deutsch 5. Bedienelemente und Anschlussbuchsen Sender Hauptschalter LED „Batterie schwach“ LED Betriebsanzeige Krokodilklemmen (16 x rot und 1 x schwarz) Batteriefach...
  • Seite 8 Deutsch Empfänger und Digitalmultimeter 7 Krokodilklemmen 8. Anzeige Kabelfinder (blau) 9. LED „Batterie schwach“ 10. LED Betriebsanzeige 11. Hauptschalter Funktionstasten Empfänger (Vcheck, TEST) 13. Drehschalter 14. Anzeige Digitalmultimeter 15. Gemeinsame Anschlussbuchse (COM) 16. Multifunktionsbuchse 17. Funktionstasten Digitalmultimeter (MODE, MAX, HOLD) 18.
  • Seite 9 Deutsch Der Drehschalter und seine Symbole Gerät abgeschaltet mA – Messbereich µA µA – Messbereich Wechselspannungsmessung Gleichspannungsmessung  Widerstandsmessung Diodentest / Durchgangsprüfung 6. Das Display und seine Symbole Gleichspannung/-strom Wechselspannung/-strom xAUTOx Automatische Bereichswahl Diodentest Durchgangsprüfung xHOLDx Data Hold (angezeigten Wert halten) XMAXx Maximalwert-Anzeige Batterie schwach...
  • Seite 10 Deutsch 7. Technische Daten Empfänger und Digitalmultimeter Kategorie (Einsatzbereich) CAT III - 600 V Anzeige 3 1/2 Stellen (bis 1999) Anschlüsse 2 Buchse(n) (Gemeinsame Anschlussbuchse (COM), und Multifunktionsbuchse) 2 Krokodilklemmen (rot, schwarz) Polarität automatisch (Minuszeichen für negative Polarität) <100  Durchgangsprüfung Diodentest Prüfstrom: <1 mA...
  • Seite 11 Deutsch Sender Anzeige 2 Stellen / 2 LEDs Anschlüsse Krokodilklemmen (16 x rot, 1 x schwarz) Stromversorgung 1 x 9 V (6LR61) Batterie(n) Betriebsbedingungen 0º C bis 40º C Lagerbedingungen -10º C bis 50º C (Entfernen Sie die Batterie(n) wenn Luftfeuchte >80%) Genauigkeit in % Funktion...
  • Seite 12 Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise! (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. Kabelfinder Achtung! Stellen Sie sicher, daß das zu prüfende Kabel nicht unter Spannung steht! Legen Sie niemals eine Spannung an die Krokodilklemmen an! Kabeltest mit Sender und Empfänger Schalten Sie Sender und Empfänger ein.
  • Seite 13 Deutsch Spannungsprüfung Schalten Sie den Empfänger ein. Schließen Sie die schwarze Krokodilklemme an eine Referenz (z.B.: Masse oder Erde) an, die rote Klemme an die zu testende Ader. Betätigen Sie die Taste „Vcheck“ (Prüfspannung: 5 bis 16 V DC) Wenn in der blauen Anzeige des Empfängers "UU" erscheint, liegt am Kabel eine Spannung an! Digitalmultimeter Achtung!
  • Seite 14 Deutsch Um den Messwert am Display „einzufrieren“, drücken Sie einmal kurz die Funktionstaste HOLD. Das Symbol "HOLD" wird am Display angezeigt. Zur Deaktivierung nochmals die HOLD Taste drücken. Spannungsmessung (AC oder DC) Schalten Sie das Gerät mit dem Hauptschalter ein. Stellen Sie den Drehschalter auf die Position V AC oder V DC Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM- Buchse und den Bananenstecker des roten Prüfkabels an der...
  • Seite 15 Deutsch Widerstandsmessung Achtung! Unterbrechen Sie die Spannungsversorgung und entladen Sie alle Kondensatoren, bevor Sie die folgenden Messungen durchführen.  Stellen Sie den Drehschalter auf die Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM- Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse an.
  • Seite 16 Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Zustand der Prüfkabel (Überprüfung mittels Durchgangsprüfung) Austauschen der Batterie(n) Achtung! Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der Batterie oder...
  • Seite 17 Deutsch Austauschen der Sicherung(en) Öffnen Sie das Gerät. Heben Sie die mittlere Platine gerade von den Steckern ab, um auf die Sicherungshalter zugreifen zu können. Ziehen Sie die defekte Sicherung vorsichtig aus der Halterung. Setzen Sie eine neue Sicherung ein und prüfen Sie den richtigen Sitz. Verwenden Sie nur gleichwertige Sicherungen.
  • Seite 18 Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/complaints Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
