Endress+Hauser Liquiline System CA80FE Technische Information Seite 6

6
2
1
7
6
5

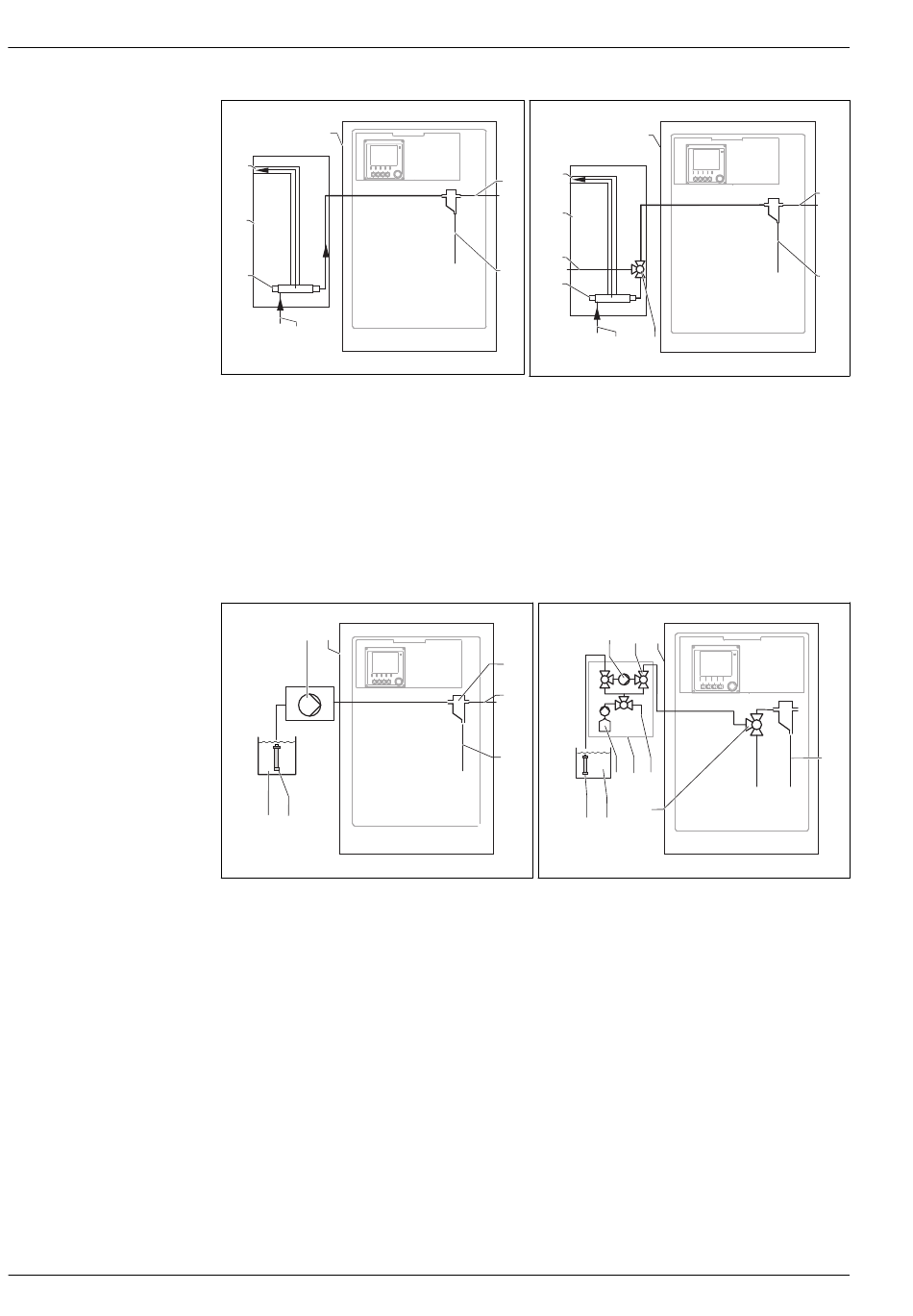

 3 Messeinrichtung mit Liquiline System CAT810
1 Überlauf
2 Liquiline System CA80
3 Überlauf Probenvorlage
4 Probe
5 Druckbeaufschlagte Probe
6 Filtereinheit
7 Liquiline System CAT810
1 2
7
6
 5 Messeinrichtung mit Liquiline System CAT820
1 Pumpe
2 Liquiline System CA80
3 Probenvorlage
4 Überlauf Probenvorlage
5 Probe
6 Filter (Keramik)
7 Medium
2
1
3
9
8
4
7
6 5
A0044812
 4 Messeinrichtung mit Liquiline System CAT810
und Reinigungsventil
1 Überlauf
2 Liquiline System CA80
3 Überlauf Probenvorlage
4 Probe
5 Reinigungsventil
6 Druckbeaufschlagte Probe
7 Filtereinheit
8 Spülanschluss (Druckluft oder Wasser)
9 Liquiline System CAT810
1 2 3
3
4
5
8 7 6
5
10 9
A0044810
 6 Messeinrichtung mit Liquiline System CAT860
1 Pumpe
2 Ventil
3 Liquiline System CA80
4 Probe
5 Ventil
6 Druckluft
7 Liquiline System CAT860
8 Reinigungslösung
9 Medium
10 Filter (Keramik)
Liquiline System CA80FE
3
4
A0044813
4
A0044809
Endress+Hauser
