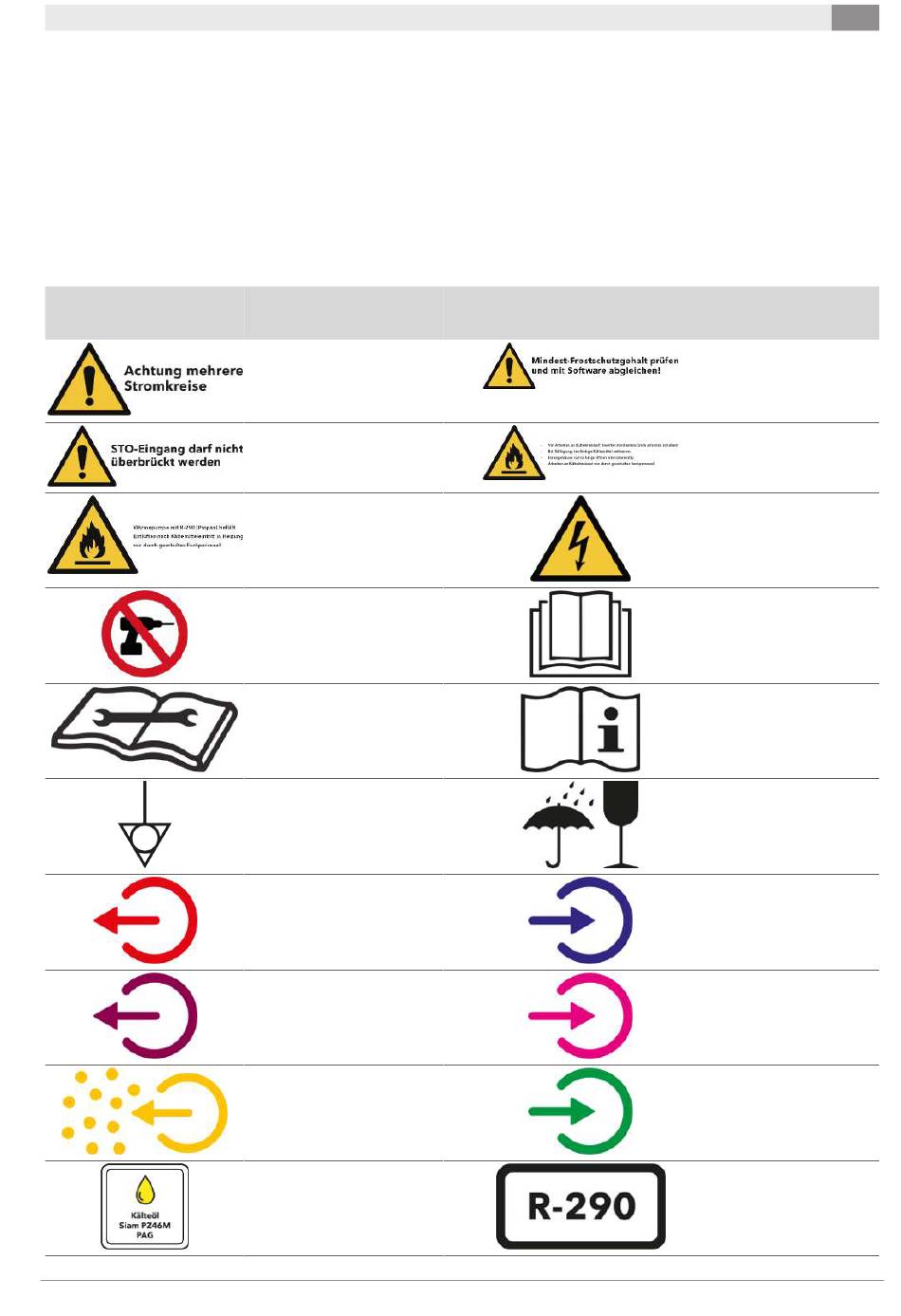

2.8 Symbole und Piktogramme auf der Anlage
Symbol/
Bezeichnung/
Piktogramm
Bedeutung
Sicherheitshinweis:
Achtung! Mehrere Strom-
kreise
Sicherheitshinweis:
STO-Eingang darf nicht
überbrückt werden
Sicherheitshinweis:
Wärmepumpe mit R-290
(Propan) befüllt.
Verbot:
Nicht beschädigen / keine
Löcher anbringen
Hinweis:
Serviceanleitung lesen
Kennzeichnung:
Potentialausgleich
Kennzeichnung:
Heizung warm (Vorlauf)
Kennzeichnung:
Sole kalt
Kennzeichnung:
Fortluft
Kennzeichnung:
Kaltöl (Spezifikation)
Verletzungsgefahr durch verschmutzte oder auf andere Weise unkenntlich
gewordene Symbole und Piktogramme an der Anlage oder in ihrem Umge-
bungsbereich:
– Sicherstellen, dass alle Sicherheits-, Warn- und Bedienungshinweise in
stets gut lesbarem Zustand sind.
– Beschädigte Symbole und Piktogramme sofort erneuern.
– Symbole und Piktogramme niemals abdecken, zustellen oder entfernen.
Folgende Piktogramme sind an der Anlage angebracht:
Symbol/
Bezeichnung/
Piktogramm
Bedeutung
Sicherheitshinweis:
Mindest-Frostschutzge-
halt prüfen und mit Soft-
ware abgleichen!
Sicherheitshinweis:
Kältemittel und Kälte-
kreislauf
Sicherheitshinweis:
Elektrische Energien
Hinweis:
Bedienungsanleitung
lesen
Hinweis:
Anleitung vor dem Öffnen
lesen
Transporthinweise:
- Vor Nässe schützen
- Zerbrechlich
Kennzeichnung:
Heizung kalt (Rücklauf)
Kennzeichnung:
Sole warm
Kennzeichnung:
Frischluft
Kennzeichnung:
Bezeichnung Kältemittel
