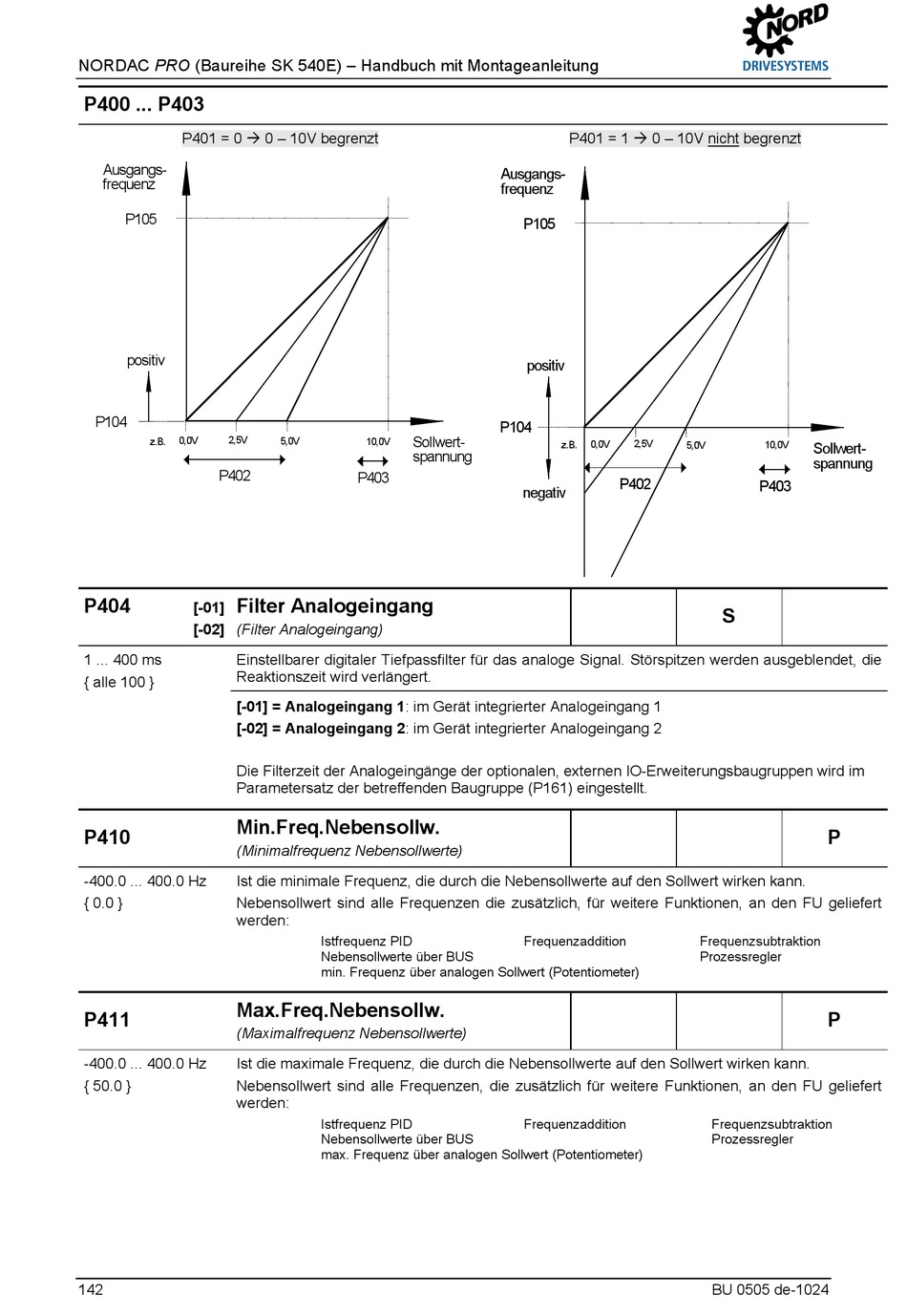

NORDAC PRO (Baureihe SK 540E) – Handbuch mit Montageanleitung
P400 ... P403
P401 = 0 0 – 10V begrenzt
Ausgangs-
frequenz
P105
positiv
P104
0,0V
2,5V
z.B.
P402
P404
Filter Analogeingang
[-01]
[-02]
(Filter Analogeingang)
1 ... 400 ms
Einstellbarer digitaler Tiefpassfilter für das analoge Signal. Störspitzen werden ausgeblendet, die
Reaktionszeit wird verlängert.
{ alle 100 }
[-01] = Analogeingang 1: im Gerät integrierter Analogeingang 1
[-02] = Analogeingang 2: im Gerät integrierter Analogeingang 2
Die Filterzeit der Analogeingänge der optionalen, externen IO-Erweiterungsbaugruppen wird im
Parametersatz der betreffenden Baugruppe (P161) eingestellt.
Min.Freq.Nebensollw.
P410
(Minimalfrequenz Nebensollwerte)
-400.0 ... 400.0 Hz
Ist die minimale Frequenz, die durch die Nebensollwerte auf den Sollwert wirken kann.
{ 0.0 }
Nebensollwert sind alle Frequenzen die zusätzlich, für weitere Funktionen, an den FU geliefert
werden:
Max.Freq.Nebensollw.
P411
(Maximalfrequenz Nebensollwerte)
-400.0 ... 400.0 Hz
Ist die maximale Frequenz, die durch die Nebensollwerte auf den Sollwert wirken kann.
{ 50.0 }
Nebensollwert sind alle Frequenzen, die zusätzlich für weitere Funktionen, an den FU geliefert
werden:
142
Sollwert-
5,0V
10,0V
spannung
P403
Istfrequenz PID
Nebensollwerte über BUS
min. Frequenz über analogen Sollwert (Potentiometer)
Istfrequenz PID
Nebensollwerte über BUS
max. Frequenz über analogen Sollwert (Potentiometer)
P401 = 1 0 – 10V nicht begrenzt
Ausgangs-
frequenz
P105
positiv
P104
0,0V
2,5V
z.B.
P402
negativ
Frequenzaddition
Frequenzaddition
Sollwert-
5,0V
10,0V
spannung
P403
S
P
Frequenzsubtraktion
Prozessregler
P
Frequenzsubtraktion
Prozessregler
BU 0505 de-1024
