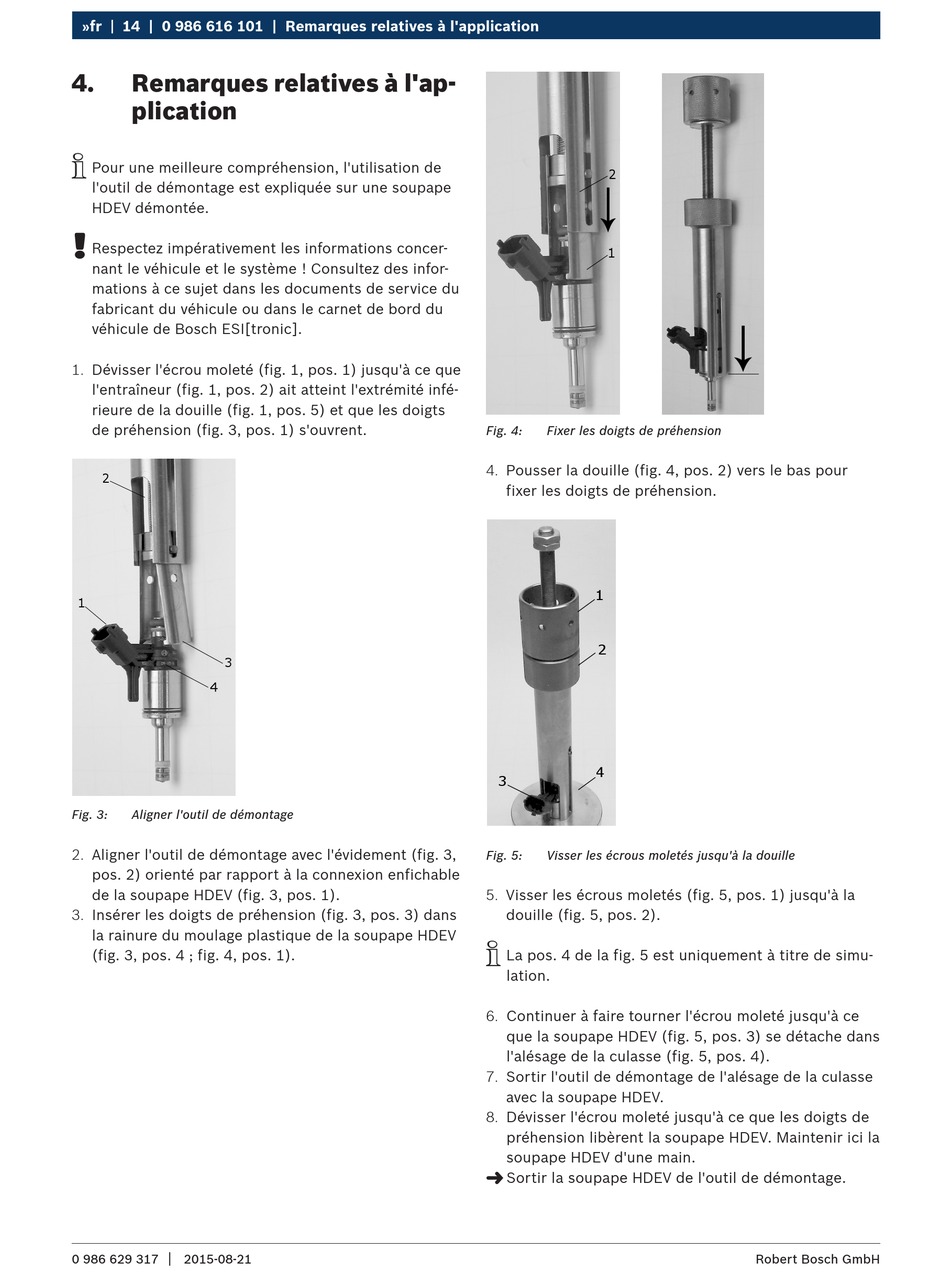

14 | 0 986 616 101 | Remarques relatives à l'application
4.
Remarques relatives à l'ap-
plication
i
Pour une meilleure compréhension, l'utilisation de
l'outil de démontage est expliquée sur une soupape
HDEV démontée.
!
Respectez impérativement les informations concer-
nant le véhicule et le système ! Consultez des infor-
mations à ce sujet dans les documents de service du
fabricant du véhicule ou dans le carnet de bord du
véhicule de Bosch ESI[tronic].
1. Dévisser l'écrou moleté (fig. 1, pos. 1) jusqu'à ce que
l'entraîneur (fig. 1, pos. 2) ait atteint l'extrémité infé-
rieure de la douille (fig. 1, pos. 5) et que les doigts
de préhension (fig. 3, pos. 1) s'ouvrent.
2
1
3
4
Fig. 3:
Aligner l'outil de démontage
2. Aligner l'outil de démontage avec l'évidement (fig. 3,
pos. 2) orienté par rapport à la connexion enfichable
de la soupape HDEV (fig. 3, pos. 1).
3. Insérer les doigts de préhension (fig. 3, pos. 3) dans
la rainure du moulage plastique de la soupape HDEV
(fig. 3, pos. 4 ; fig . 4, pos. 1 ).
|
0 986 629 317
2015-08-21
2
1
Fig. 4:
Fixer les doigts de préhension
4. Pousser la douille (fig. 4, pos. 2) vers le bas pour
fixer les doigts de préhension.
1
2
4
3
Fig. 5:
Visser les écrous moletés jusqu'à la douille
5. Visser les écrous moletés (fig. 5, pos. 1) jusqu'à la
douille (fig. 5, pos. 2).
i
La pos. 4 de la fig. 5 est uniquement à titre de simu-
lation.
6. Continuer à faire tourner l'écrou moleté jusqu'à ce
que la soupape HDEV (fig. 5, pos. 3) se détache dans
l'alésage de la culasse (fig. 5, pos. 4).
7. Sortir l'outil de démontage de l'alésage de la culasse
avec la soupape HDEV.
8. Dévisser l'écrou moleté jusqu'à ce que les doigts de
préhension libèrent la soupape HDEV. Maintenir ici la
soupape HDEV d'une main.
"
Sortir la soupape HDEV de l'outil de démontage.
Robert Bosch GmbH
