de 6 | 0 986 616 101 | Hinweise zur Anwendung

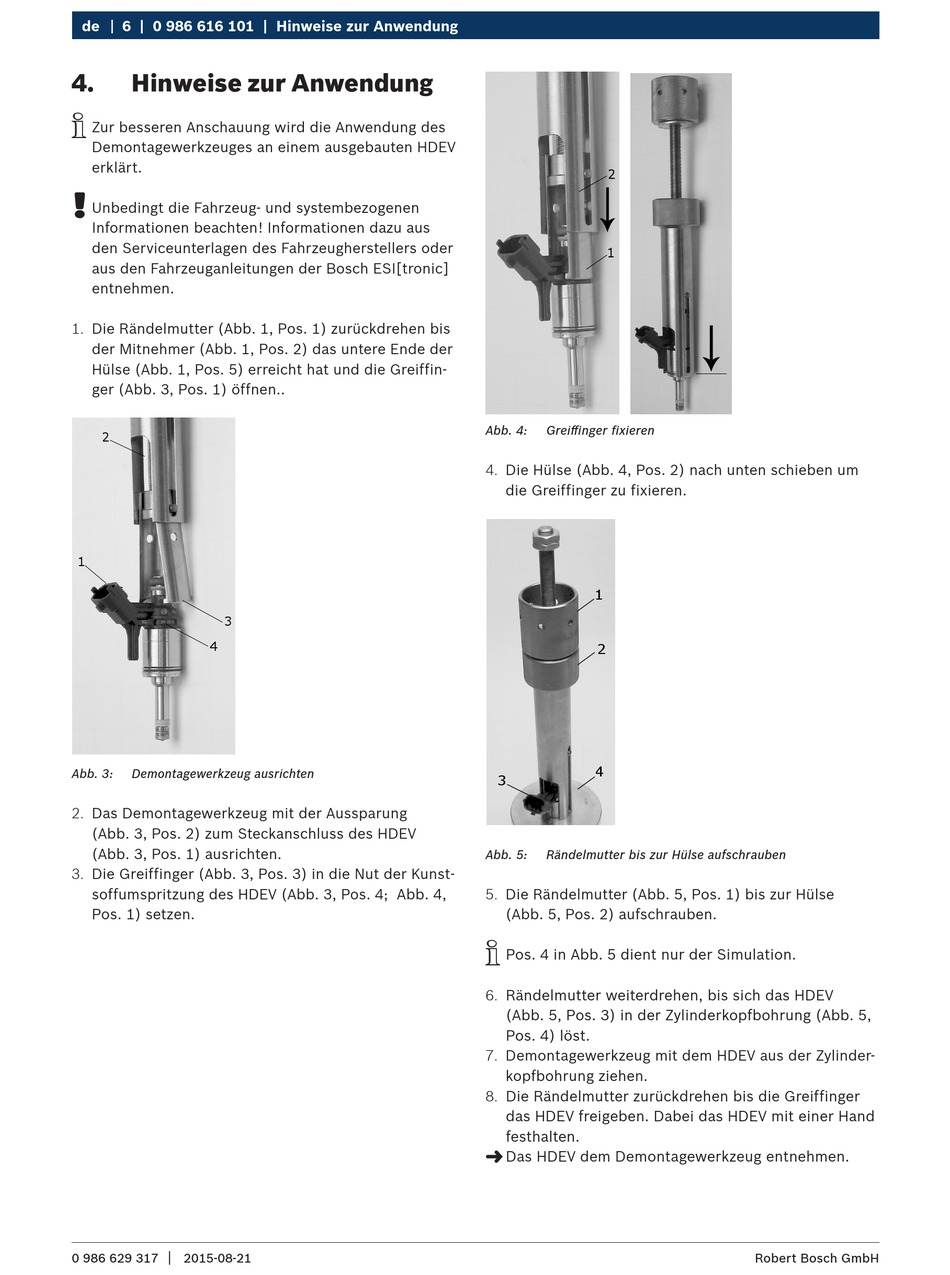

4. Hinweise zur Anwendung
i
Zur besseren Anschauung wird die Anwendung des
Demontagewerkzeuges an einem ausgebauten HDEV
erklärt.
!
Unbedingt die Fahrzeug- und systembezogenen
Informationen beachten! Informationen dazu aus
den Serviceunterlagen des Fahrzeugherstellers oder
aus den Fahrzeuganleitungen der Bosch ESI[tronic]
entnehmen.
1. Die Rändelmutter (Abb. 1, Pos. 1) zurückdrehen bis
der Mitnehmer (Abb. 1, Pos. 2) das untere Ende der
Hülse (Abb. 1, Pos. 5) erreicht hat und die Greiffin-
ger (Abb. 3, Pos. 1) öffnen..
2
1
3
4
Abb. 3: Demontagewerkzeug ausrichten
2. Das Demontagewerkzeug mit der Aussparung
(Abb. 3, Pos. 2) zum Steckanschluss des HDEV
(Abb. 3, Pos. 1) ausrichten.
3. Die Greiffinger (Abb. 3, Pos. 3) in die Nut der Kunst-
soffumspritzung des HDEV (Abb. 3, Pos. 4; Abb. 4,
Pos. 1 ) setzen.
|
0 986 629 317 2015-08-21
2
1
Abb. 4: Greiffinger fixieren
4. Die Hülse (Abb. 4, Pos. 2) nach unten schieben um
die Greiffinger zu fixieren.
1
2
4
3
Abb. 5: Rändelmutter bis zur Hülse aufschrauben
5. Die Rändelmutter (Abb. 5, Pos. 1) bis zur Hülse
(Abb. 5, Pos. 2) aufschrauben.
i
Pos. 4 in Abb. 5 dient nur der Simulation.
6. Rändelmutter weiterdrehen, bis sich das HDEV
(Abb. 5, Pos. 3) in der Zylinderkopfbohrung (Abb. 5,
Pos. 4) löst.
7. Demontagewerkzeug mit dem HDEV aus der Zylinder-
kopfbohrung ziehen.
8. Die Rändelmutter zurückdrehen bis die Greiffinger
das HDEV freigeben. Dabei das HDEV mit einer Hand
festhalten.
"
Das HDEV dem Demontagewerkzeug entnehmen.
