Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät
anzuschließen:
Hinweis
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
1.
2.
3.
4.
16
Befestigen Sie die Leistungsklemmenleiste am Gerät.
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
2
1
3
Plusklemme
1
Minusklemme
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

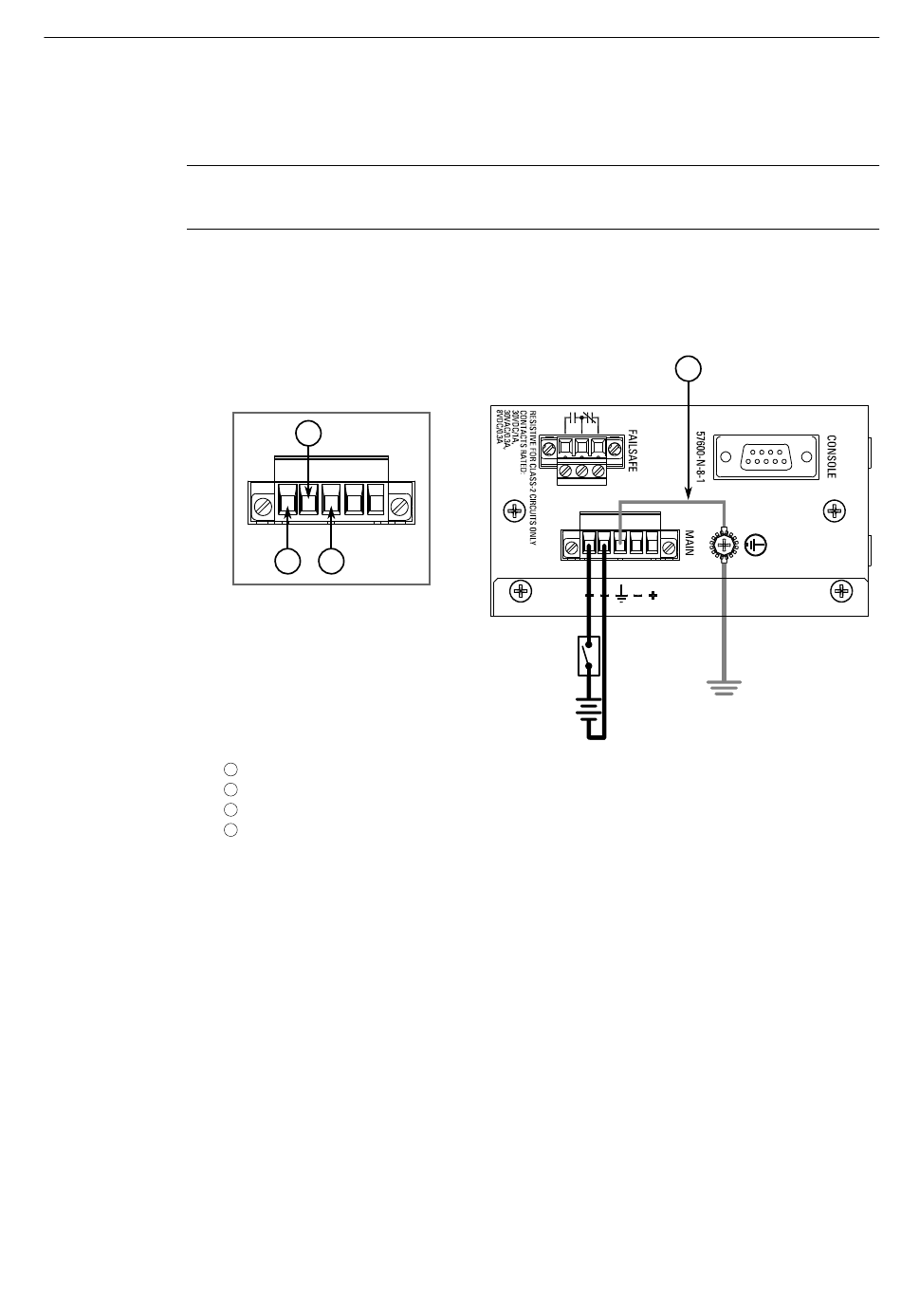

Abbildung 2.7
Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
[Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen
Sie Schritt 2 (Seite 16) und Schritt 3 (Seite 16), um die
Sekundärleistungseingänge anzuschließen.
4
±
±
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1035-13
RUGGEDCOM RS930W
